Kapitel 3
Hinweis

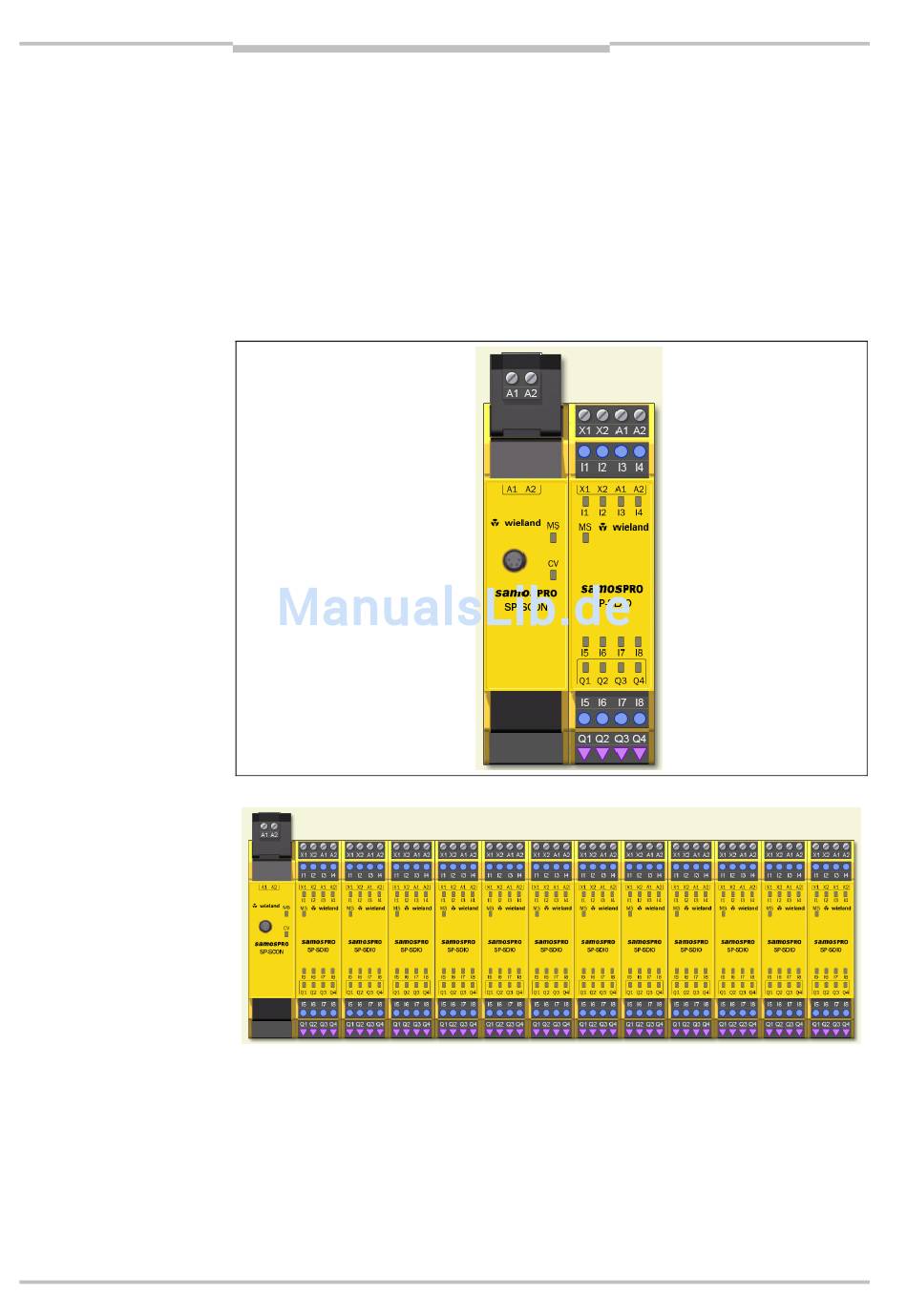

Abb. 2: Beispiele für
Minimalaufbau samos®PRO-
System mit SP-SCON und
SP-SDIO
Abb. 3: Maximalaufbau
samos®PRO-System (ohne
Relais-Ausgangs-
erweiterungen und Gateways)
12
© Wieland Electric GmbH • Deutschland • Alle Rechte vorbehalten
Produktbeschreibung
3.2

Systemaufbau

Ein samos®PRO-System besteht aus folgenden Modulen:
• ein Systemstecker (Programm-Wechselspeicher)
• ein Controller-Modul SP-SCON
• bis zu 12 zusätzliche Ein-/Ausgangserweiterungsmodule SP-SDIO und SP-SDI,
• zusätzlich bis zu acht Relais-Ausgangsmodule SA-OR-S2 oder vier Relais-
Ausgangsmodule SA-OR-S1 (d. h. max. 16 sichere Relais-Ausgänge).
Weitere Module der Reihe samos® dürfen nicht an ein samos®PRO-System
angeschlossen werden.
Betriebsanleitung
samos®PRO
BA000496/2008-08-18 (Rev. A)
