1.1.6
Abluft
1.1.6.1
Drehzahlregler
1.1.6.1.1
Interne Drehzahlregelung
Bei interner Drehzahlregelung muss für eine korrekte Regelung des Ventilators die typische Netzspannung
angegeben werden. Spannung mit einem Voltmeter messen oder einen Elektriker hinzuziehen.
Anzeige im Display
Netzspannung
1.1.6.1.2
0-10 V Drehzahlregler
Wird der Ventilator mit einer Drehzahlregelung von 0 – 10 Volt gesteuert, so muss die Spannung entsprechend
den Werten bei Ruhezustand bzw. voller Drehzahl eingestellt werden. Die Einstellungen hängen von der Art
der verwendeten Drehzahlregelung ab.
Anzeige im Display
Ventilator stoppen
Höchstgeschwindigkeit
Beachten Sie bitte, dass die Werkseinstellung für beide Menüpunkte 5,0 V ist. Der Klimacomputer gibt einen
Alarm aus, falls die Einstellungen nicht angepasst wurden.
1.1.7
Dynamic MultiStep
Siehe Abschnitt 6.1.1 zur generellen Beschreibung von MultiStep.
Dynamic MultiStep ermöglicht eine Verringerung des Stromverbrauchs bei den Ventilatoren im MultiStep-
System. Die Ventilatoren können stufenlos in zwei Geschwindigkeitsbereichen (Niedrige Drehzahl und Hohe
Drehzahl) laufen. Sie laufen so lange wie möglich im niedrigen Bereich.
Bei geringem Lüftungsbedarf wird wie bei einem herkömmlichen MultiStep-System belüftet, aber die
Ventilatorleistung wird auf einen Prozentsatz der maximalen Kapazität des Ventilators beschränkt.
Alle Kamine, die eingerichtet sind, im niedrigen Bereich des Dynamic MultiStep-Systems laufen zu können,
müssen mit reduzierter Leistung laufen können.
Bei erhöhtem Lüftungsbedarf variiert die Ventilatorleistung stufenlos von niedriger bis voller Geschwindigkeit
und bis zur vollständigen Öffnung der Klappen.
200-250 V
Zur korrekten Regelung des Ventilators ist die typische Netzspannung anzugeben
0,0 V
Spannung bei 0 % Ventilatorleistung
10,0 V
Spannung bei 100 % Ventilatorleistung

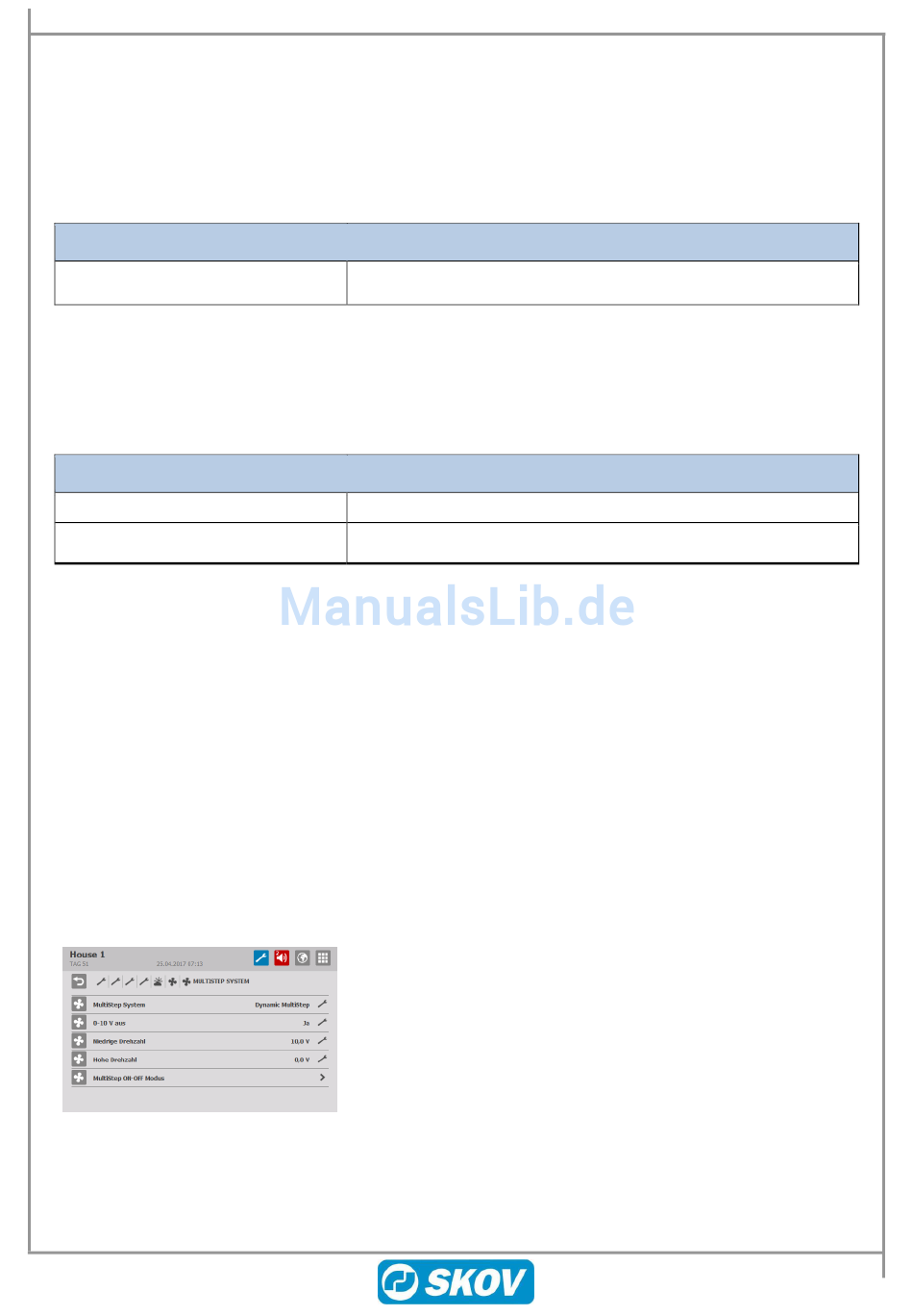

0-10 Volt Ausgang
Der 0-10 V-Ausgang ermöglicht es, die Ventilatoren mit niedriger
Drehzahl laufen zu lassen und von hier aus stufenlos zu hoher
Drehzahl überzugehen.
