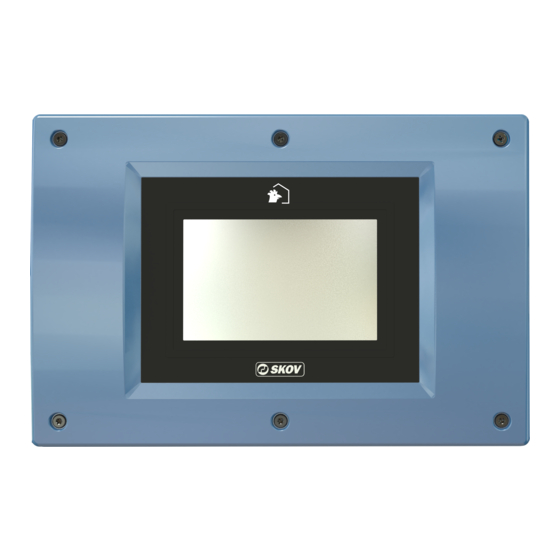

Skov DOL 534 Handbuch
Klimacomputer
Vorschau ausblenden
Andere Handbücher für DOL 534:
- Technisches handbuch (108 Seiten) ,
- Handbuch (104 Seiten) ,
- Montageanleitung (80 Seiten)
Verwandte Anleitungen für Skov DOL 534
Inhaltszusammenfassung für Skov DOL 534

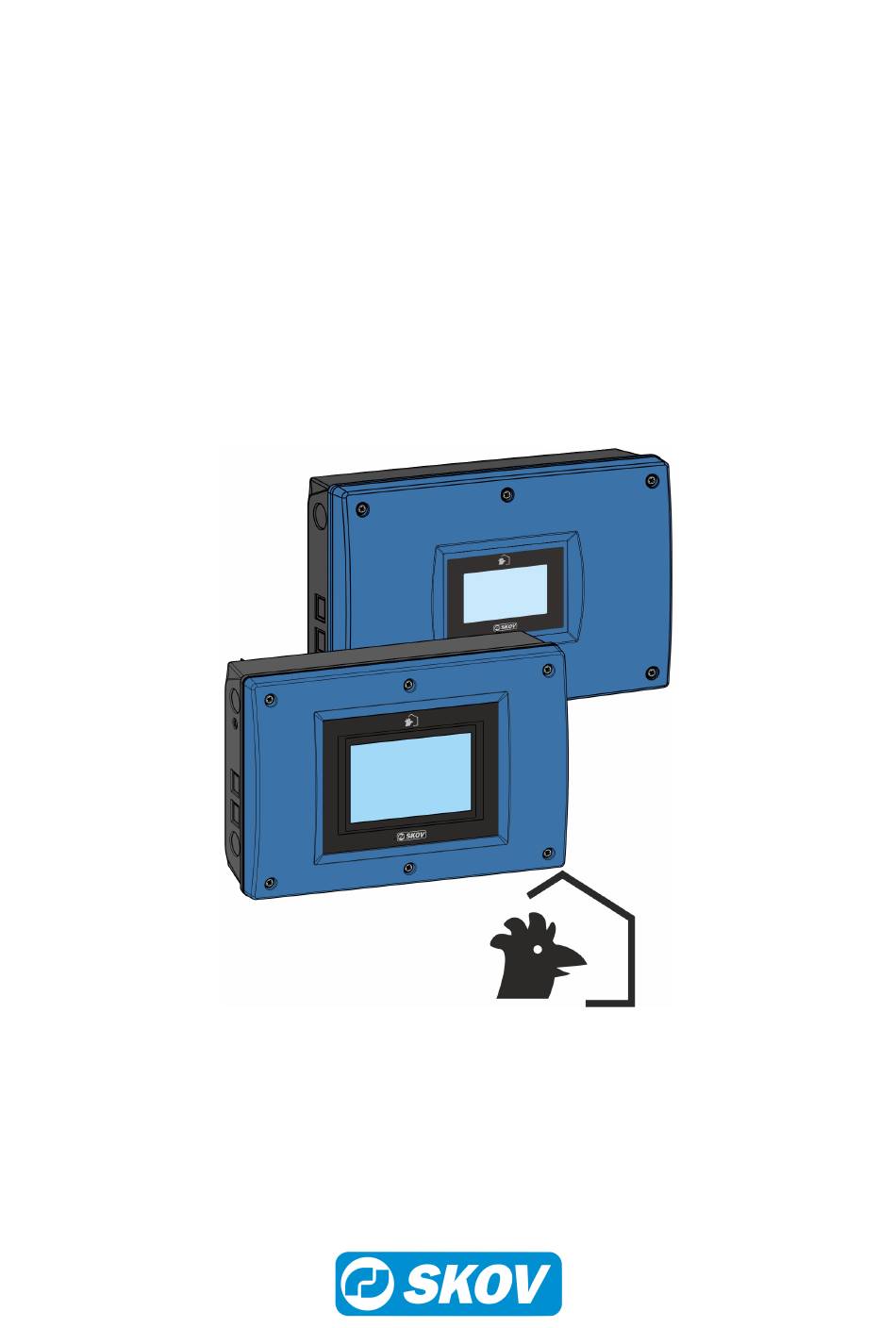

- Seite 1 DOL 534 • DOL 539 Klimacomputer Handbuch 611822 • 2021-08-20 Software Version 7.4...
- Seite 3 DOL 534 • DOL 539 Produkt- und Dokumentationsänderungen SKOV A/S behalten uns das Recht vor, Änderungen in diesem Dokumentation und dem beschrieben Produkt ohne Vorankündigung vorzunehmen. Wenden Sie sich im Zweifelsfall bitte an SKOV A/S. Das Änderungsdatum ist auf Vorder- und Rückseiten angegeben.
-
Seite 4: Inhaltsverzeichnis
DOL 534 • DOL 539 1 Richtlinien ............................... 7 2 Produktbeschreibung ............................ 8 3 Betriebsanleitung ............................ 9 Betrieb............................ 9 Täglicher Gebrauch ......................... 10 TrustMe ............................. 11 Aktivitätsprotokoll ........................ 11 Seiten ............................ 13 3.5.1 Auswählen von Standardseiten .................... 13 3.5.2 Seitenarten.......................... 13 3.5.2.1 Tagesansicht.......................... 13 3.5.2.2... - Seite 5 DOL 534 • DOL 539 Wärmetauscher ........................ 44 FreeRange .......................... 46 4.8.1 FreeRange .......................... 46 4.8.2 Auslaufklappen .......................... 47 4.8.3 Wintergarten .......................... 48 Lüftung............................ 48 4.9.1 Adaptive Lüftung ........................ 48 4.9.2 Ventilatoren deaktivieren ...................... 49 4.9.3 Lüftung-Sollwerte ........................ 49 4.9.4 Lüftungsstatus..........................
- Seite 6 DOL 534 • DOL 539 Verbrauch .......................... 80 6 Alarme ................................ 81 Alarmsignal stoppen ....................... 81 Alarmtest .......................... 82 Stromausfall Alarm ........................ 82 Alarmeinstellungen........................ 82 6.4.1 Master-/Client-Alarme ........................ 82 6.4.2 Temperaturalarme ........................ 82 6.4.3 Feuchtealarm .......................... 84 6.4.4 Alarm Zuluft und Abluft ...................... 84 6.4.5...
-
Seite 7: Richtlinien
DOL 534 • DOL 539 1 Richtlinien In diesem Benutzerhandbuch wird die Bedienung von dem Stallcomputer erläutert. Das Benutzerhandbuch bie- tet zur optimalen Nutzung erforderliche Grundkenntnisse über die Funktionen des Stallcomputers. Manche Funktionen sind optional und werden nur bei spezifischen Einstellungen des Stallcomputers in Anspruch genommen. -
Seite 8: Produktbeschreibung
Klima- und Produktionssteuerung in Verbindung mit Produktionsformen und geographischen Klimabedingun- gen. • Klimacomputer DOL 534 • Produktionscomputer DOL 535 • DOL 539 Klima- und Produktionscomputer (durch Zusammenschluss von DOL 534 und DOL 535 erreicht) DOL 534 ist in den folgenden Klima- Software Varianten erhältlich: • LPV • T (Tunnel) •... -
Seite 9: Betriebsanleitung
DOL 534 • DOL 539 3 Betriebsanleitung 3.1 Betrieb Der Klima- und Produktionscomputer wird über den Touchdisplay bedient. Die Ansicht in der Anzeige wird als Seite bezeichnet. Sie können sowohl nach oben/unten als auch nach links/ rechts scrollen, um die ganze Seite anzuzeigen. -
Seite 10: Täglicher Gebrauch
DOL 534 • DOL 539 3.2 Täglicher Gebrauch Der Regler wird über erstellte Seiten bedient, die Zugriff auf Einstellungen und Informationen geben. Es wird empfohlen, Seiten mit dem Inhalt zu erstellen, den Sie für den täglichen Betrieb benötigen. Die Seiten enthalten Information und Informationen über den Betrieb. -
Seite 11: Trustme
DOL 534 • DOL 539 3.3 TrustMe Die TrustMe-Informationen sollen ein besseres Verständnis dafür vermitteln, wie der Stallcomputer funktioniert. Für die ausgewählten Kontrollbereiche wird folgendes beschrieben: • der aktuelle Status. • der Grund für die aktuelle Anpassung. • was der nächste Schritt bei der Anpassung sein wird. - Seite 12 DOL 534 • DOL 539 Außerdem wird es angezeigt wann ein Wert/eine Einstellung geändert wurde. Drücken Sie das Symbol für das Aktivitätsprotokoll, um es zu öffnen. Drücken Sie die Zeile einer Aktivität, um die Details anzuzeigen, z. B. wann ein Alarm aktiviert wurde und wann der Alarm bestätigt wurde.
-
Seite 13: Seiten
DOL 534 • DOL 539 3.5 Seiten Eine Seite ist eine benutzerdefinierte Anzeige ausgewählter Werte, Diagramme und Einstellungen. Seiten bie- ten daher einen schnellen Zugang zu Messwerten und Bedienung. Es wird empfohlen, eine Anzahl von Seiten zu erstellen, um die im jeweiligen Stall verwendeten Funktionen und Werte genau anzuzeigen und die Bedürfnisse des täglichen Benutzers abzudecken. - Seite 14 DOL 534 • DOL 539 Klicken Sie auf oder , um die Innentemperatur an die erforderlich Temperatur im Stall anzupas- sen. Anpassung: +/- 0,5 Nächste mögliche Anpassung: in zwei Stunden. Feuchte Der Stallcomputer zeigt die aktuelle Luftfeuchte an. Klicken Sie auf oder , um die Feuchte an die gewünschte Feuchte im Stall anzupassen.
-
Seite 15: Stallansicht
DOL 534 • DOL 539 3.5.2.2 Stallansicht Diese Ansicht bietet eine grafische Übersicht über die ausgewählten Werte und Einstellungen des Stalles. Wählen Sie zuerst den Winkel der Hausabbildung aus. Die Ab- bildung ist im kleinen Bild rechts dargestellt. Wählen Sie dann aus, um das Haus, die Kamine und die Silos auszublenden oder anzuzeigen. -
Seite 16: Programmübersicht
DOL 534 • DOL 539 3.5.2.3 Programmübersicht Diese Seite ermöglicht es, verschiedene Arten von Programmen auf der gleichen Seite zu sehen. Die grafische Darstellung macht es einfach, sich einen Überblick darüber zu verschaffen, wie die Programme im Verhältnis zueinander eingerichtet sind. -
Seite 17: Seiten Erstellen
DOL 534 • DOL 539 Lüftung Abluft (Oberste Karte) Zeigt das aktuelle Lüftungsniveau an und welche stufenlose MultiSteps für das jeweilige Lüftungsniveau aktiv sind. Ansicht des aktuellen Kühlbedarfs. Der Pfeil zeigt an, ob das Lüftungsniveau steigt oder fällt. Lüftungskurve (Oberste Karte) Wenn Schlüsselwerte angezeigt werden, ist es auch einfacher... - Seite 18 DOL 534 • DOL 539 Name der Seite. Wählen Sie ein geeignetes Symbol für den Seiteninhalt aus, um ihn leicht zu erkennen. Wählen Sie aus, ob eine Verknüpfung für die Seite in der Anzei- ge angezeigt werden soll. Hier können maximal fünf Verknüp- fungen angezeigt werden.
-
Seite 19: Vereinfachung Von Einstellungen Für Ställe Mit 2 Zonen
DOL 534 • DOL 539 Verschieben Löschen Wenn ein Werkzeug ausgewählt ist, ändern sich die Symbole auf den Karten, um das Werkzeug wi- derzuspiegeln. Weitere Karten hinzufügen. Beenden Sie die Konfiguration, indem sie Bestätigen drücken. Wenn Sie Karten bearbeiten, können Sie verschiedene Karten miteinander verbinden, wie beispielsweise... -
Seite 20: Bearbeiten Von
DOL 534 • DOL 539 3.5.4 Bearbeiten von Seiten Alle Seiten können bearbeitet werden, indem Sie das Zahnrad drücken, das sich rechts unten in der Ecke befindet. Oberste Karte auswählen. Wählen Sie den Seiteninhalt (Karten). Öffnen Sie das Menü , siehe auch Seiten erstellen [} 17]. - Seite 21 DOL 534 • DOL 539 Aktivierende/deaktivierende Funktionen Features und Funktionen können über die Umschalttaste akti- viert und deaktiviert werden. Scrollen Sie rechts/links Wenn das Menü breiter als die Anzeige ist, können Sie rechts/ links scrollen. Die Möglichkeit rechts/links zu scrollen kann durch den Schat- ten in der ersten Spalte im Menü...
-
Seite 22: Suche In Menüs
DOL 534 • DOL 539 3.7 Suche in Menüs Die Suche nach einzelnen Funktionen der Steuerung ist sehr einfach. Drücken Sie auf , um die Seite zu öffnen. Einstellungen Nutzen Sie das Suchfeld links, um in Menüs zu suchen. Geben Sie mindestens drei zu suchende Zeichen ein. -
Seite 23: Passwort
DOL 534 • DOL 539 3.9 Passwort Dieser Abschnitt ist nur für Ställe relevant, für die ein Passwort verwendet wird Der Stallcomputer lässt sich mithilfe von Passwörtern vor unbefugtem Zugriff schützen. Diese Funktion wird im Menü | Betriebsdaten | Passwort verwenden aktiviert. -
Seite 24: Klima
4 Klima 4.1 Automatische Klimaregelung Ein SKOV-Klimacomputer regelt und überwacht automatisch eine Vielzahl von Faktoren, die für das Klima im Stall wichtig sind - z.B. Luftaustausch und Temperatur. Die Regelung erfolgt sehr präzise, um die erforderliche Temperatur und Feuchte im Stall aufrechtzuerhalten. -
Seite 25: Temperatur
DOL 534 • DOL 539 4.2 Temperatur Der Stallcomputer regelt die Innentemperatur nach dem eingestellten Temperatur-Sollwert Wenn die Innentemperatur zu hoch ist, verstärkt der Stallcomputer die Lüftung, um mehr Frischluft zuzuführen. Wenn die Temperatur zu niedrig ist, begrenzt der Stallcomputer die Lüftung, um die Wärme im Stall zu halten, und führt eventuell Heizung zu. -
Seite 26: Sollwerte
DOL 534 • DOL 539 4.2.2 Sollwerte Klima | Temperatur | Sollwerte Sollwert Übertemperatur zur Aktivierung der Lüftung. Temperatur Solltemperatur mit Zu-/ Anzeige eines korrigierten Temperaturwerts für Temperatur. Abschlägen Sollwert Temperatur einschl. Zulage ist der Ausgangspunkt für die Berechnungen des Stallcomputers zum Lüftungsbedarf im Stall. -
Seite 27: Heizquellen
DOL 534 • DOL 539 Abb. 2: Brooding Abluft 4.2.4 Heizquellen Dieser Abschnitt ist nur für Ställe mit Heizungssystemen relevant. Mit der Raumheizung werden der gesamte Stall und kalte Bereiche des Stalls geheizt. Alle als Raumheizgeräte angeschlossene Heizungen werden gemäß dem Temperatursollwert geregelt. -
Seite 28: Heizung Minimum
DOL 534 • DOL 539 Temperatur Sollwert Temperatur Absoluter Sollwert Heizung Abweich. Heiz.temp Zeit Abb. 3: Abweich. Heiz.temp Um den Sollwert Temperatur zu erhöhen, ohne den absoluten Sollwert Heizung , zu erhöhen, muss zuerst der und dann die um die entsprechende Gradzahl erhöht werden. -
Seite 29: Extraheizung
DOL 534 • DOL 539 Einstellung der prozentualen Kapazität der Heizanlage, mit der die Anlage bei Heizung Minimum Heizung Minimum startet. Heizung Heizung Minimum Außentemperatur Außentemperatur unter Abb. 5: Minimale Heizung bei sinkenden oder steigenden Außentemperaturen (1) Bei sinkender Außentemperatur: Der Stallcomputer schaltet die Heizung zu, wenn die Außentemperatur niedriger als (-5 °C) ist. -
Seite 30: Bodenheizung
DOL 534 • DOL 539 4.2.6 Bodenheizung Dieser Abschnitt ist nur relevant für Ställe mit Bodenheizung. Die Bodenheizung wird genutzt, um bei den Tieren den Wärmeverlust über den Boden zu begrenzen und den Stall auszutrocknen. Der Stallcomputer kann die Bodenheizung mit und ohne Temperatursensoren regeln. Mit einem Sensor hält der Computer die Bodenheizung auf der eingestellten Bodentemperatur. -
Seite 31: Heizeinstellungen
Handbuchs. 4.2.7 Heizeinstellungen 4.2.7.1 Adaptive Heizungsregelung SKOV A/S empfiehlt, dass die Wärmesteuerung für die adaptive Steuerung eingerichtet ist. Bei der Verwendung der adaptiven Regelung ist es möglich, die Reaktionsgeschwindigkeit der Regelung bei veränderten Bedingungen zu verfeinern. Klima | Temperatur | Heizung... -
Seite 32: Zulagen
DOL 534 • DOL 539 Klima | Temperatur Stellt die Gradzahl ein, um die die Innentemperatur steigen muss, um den Chill- Extra Lüftung Effekt auszugleichen, dem die Tiere bei kräftiger Lüftung ausgesetzt sind (nur Sei- te). Lüftung Komforttemp. Extra Lüftung Lüftung starten... -
Seite 33: Angepasste Komforttemp
DOL 534 • DOL 539 Innentemperatur °C Komforttemperatur Lüftung % Abb. 9: Komforttemperatur bei kontinuierlichem Betrieb Bei Mastproduktion aktiviert der Stallcomputer die Funktion Komforttemperatur, wenn der Lüftungsbedarf größer als der Lüftungsleistung ist, auf den eingestellt ist. (Im Menü Komfortlüftung Technik | Service | Steuerpara- meter | Komfort | Komfortlüftung... - Seite 34 DOL 534 • DOL 539 Die Außentemperatur muss für die hier eingestellte Zeit den Hitzewelle-Grenzwert Aktivierungszeit überschreiten, bevor die Funktion aktiviert wird. Einstellung eines Faktors, der festlegt, wie schnell die Komforttemperatur-Zulage Komfortreduktionsfak- wieder eingeführt werden soll (°C/Stunde). Je höher der Faktor, desto schneller wird die Komforttemperatur-Zulage wieder eingeführt.
-
Seite 35: Tag-/Nacht-Einstellung
DOL 534 • DOL 539 4.2.9.3 Tag-/Nacht-Einstellung Die Tag- und Nachtanpassung ist so berechnet, dass die Innentemperatur jede 24 Stunden für den jeweils ein- gestellten Zeitraum geändert wird, um somit das normale Verhalten der Tiere zu unterstützen. Eine niedrigere Innentemperatur lässt die Tiere einen normalen Tagesrhythmus erleben. Außerdem ist das Lüftungsniveau ent- sprechend höher, wodurch die Luftqualität verbessert wird. - Seite 36 DOL 534 • DOL 539 Aktuelle Änderung der Temperaturen im Vergleich zum Soll Temperatur. Aktuelle Tag- u. Nachtan- passung Handbuch...
-
Seite 37: Feuchte
DOL 534 • DOL 539 4.3 Feuchte Dieser Abschnitt ist nur für Ställe mit Feuchtesensoren. Die Luftfeuchtigkeit im Stall ist sowohl für das Innenklima als auch für das Wohlbefinden der Tiere von Bedeu- tung. Die Regelung muss ein angemessenes Niveau im Verhältnis zur Luftfeuchtigkeit sichern - weder zu hoch noch zu niedrig. -
Seite 38: Befeuchtung
DOL 534 • DOL 539 Über die Suchfunktion im Menü Einstellungen können Sie nach Funktionen suchen. Siehe Ab- schnitt Suche in Menüs [} 22]. Klima | Feuchte Aktuelle Feuchte Anzeige aktuelles Feuchtigkeitsniveau. Anzeige der Lüftungskapazität wegen Feuchte. Feuchtelüftung Aktueller Aussenfeuchteniveau. Luftfeuchte außen Feuchtigkeit Sollwert Einstellung der Obergrenze der Luftfeuchtigkeit. -
Seite 39: Feuchtigkeit Regelmodus
DOL 534 • DOL 539 Befeuchtungsbedarf Anzeige aktueller Befeuchtungsbedarf. Einstellung der Untergrenze der Luftfeuchtigkeit. Sollwert Befeuchtung Kann auf maximal 5% unter gesetzt werden. Feuchte-Sollwert Einstellung des Datums, an dem Stallcomputer die Befeuchtung abstellt. Befeuchtung letzter Tag Der Stallcomputer befeuchtet dementsprechend nur beim Start einer Mast und bis die natürliche Feuchte im Stall das gewünschte Niveau erreicht hat. -
Seite 40: Feuchtelüftung
DOL 534 • DOL 539 Temperatursenkung Feuchtelüftung Feuchtewärme Tiere Einstreuqualität Luftqualität (CO 4.3.2.1 Feuchtelüftung Diese Funktion ist bei Tunnel-Lüftung nicht aktiv. Konsequenzen Betriebsmethode Höherer Wärmeverbrauch Erhöht die Lüftung. Die Feuchte wird aus dem Stall beför- dert. Beibehaltung der eingestellten Feuchte Bei Temperaturabfall wird die Wärme erhöht, um die In-... -
Seite 41: Feuchtewärme
DOL 534 • DOL 539 Reicht dies nicht aus, um den reduzierten Sollwert Heizung zu halten, führt der Computer stufenweise Wärme Temperatursenkung ohne Wärmezufuhr Diese Feuchteregelung verläuft bis zu Verringerung der Lüftung auf Mindestlüftung genauso wie beim Prinzip mit Wärmezufuhr. Ohne Wärmezufuhr kann die Innentemperatur danach jedoch unter Sollwert Heizung fallen. -
Seite 42: Feuchteeinstellungen
Temperatur um 1 °C. 4.3.4 Feuchteeinstellungen 4.3.4.1 Adaptive Feuchtebelüftung SKOV A/S empfiehlt, dass die Feuchteregelung für die adaptive Steuerung eingerichtet ist. Bei der Verwendung der adaptiven Regelung ist es möglich, die Reaktionsgeschwindigkeit der Regelung bei veränderten Bedingungen zu verfeinern. -
Seite 43: Co2
DOL 534 • DOL 539 Klima | Feuchte | Einstellungen Einstellung, wie schnell die Regelung reagieren soll ( Adaptive Reaktion für Schnell/Mittel/Langsam Wärme Es ist nicht erforderlich, die Werkseinstellung zu ändern, es sei denn, die Medium Regelung reagiert zu langsam ( Schnell auswählen) oder zu schnell (... -
Seite 44: Nh3
DOL 534 • DOL 539 4.5 NH3 Dieser Abschnitt ist nur für Ställe mit NH -Sensor relevant. Bei Benutzung eines NH -Sensors kann das aktuelle NH -Niveau im Stall überwacht werden und als Indikator für die Luftqualität dienen. Die Funktion erhöht die Lüftung und das aktuelle Lüftungsniveau, abhängig vom NH -Gehalt der Luft, d.h. - Seite 45 DOL 534 • DOL 539 Der Wärmetauscher kann als integrierter Teil der Stalllüftung gesteuert werden. Es wird verwendet, um Wärme im niedrigen Lüftungsbereich für eine Reihe von Tagen zu Beginn einer Mast zu gewinnen. Wenn mehr Lüftung erforderlich ist als der Wärmetauscher liefern kann, wird die normale Lüftungsanlage nach und nach überneh- men.
-
Seite 46: Freerange
DOL 534 • DOL 539 Wärmetauscher zulassen Wert der Außentemperatur einstellen, ab dem der Wärmetauscher eingeschaltet werden soll. Wärmetauscher deakti- Einstellung einer Gradzahl. Liegt die Außentemperatur näher an der Innentempera- tur als die eingestellte Gradzahl, schaltet sich der Wärmetauscher aus. -
Seite 47: Auslaufklappen
DOL 534 • DOL 539 Abluft, Kamin Zuluft, Wandventile FreeRange Auslaufklappe Abb. 19: FreeRange-Belüftung in einer Unterdruck-Lüftungsanlage FreeRange mit Gleichdrucklüftung wird vor allem in Gebieten mit gemäßigtem Klima eingesetzt. Der Geflügel- stall wird durch frische Luft belüftet, die durch Dachventile mit Ventilatoren hinein und durch Kamine mit laufen- den Ventilatoren hinausströmt. -
Seite 48: Wintergarten
Abb. 21: Prinzip für Seitenlüftung 4.9.1 Adaptive Lüftung SKOV A/S empfiehlt, dass die Lüftung für die adaptive Steuerung eingerichtet ist. Bei der Verwendung der adaptiven Regelung ist es nur möglich, die Reaktionsgeschwindigkeit der Regelung bei veränderten Bedingungen zu verfeinern. Alle anderen Steuerungen werden automatisch vom Stallcomputer vor- genommen. -
Seite 49: Ventilatoren Deaktivieren
DOL 534 • DOL 539 Es ist nicht erforderlich, die Werkseinstellung Medium zu ändern, es sei denn, die Regelung reagiert zu langsam ( auswählen) oder zu schnell ( Schnell Langsam auswählen). Dies hängt vom jeweiligen System ab. Weitere Informationen finden Sie im Abschnitt Adaptive Steuerung des Techni- schen Handbuchs. -
Seite 50: Lüftungsstatus
DOL 534 • DOL 539 Diese Funktion ist eine Alternative zur Verringerung der Mindestlüftung per CO2-Sensor. Wird jedoch CO2-Min- destlüftung ebenfalls verwendet, hat sie Vorrang, solange der CO2-Wert den Lüftungsbedarf bestimmt. Siehe auch Technisches Handbuch. Maximallüftung Klima | Lüftung Obergrenze für die höchstmögliche Aktivierung von Anlagenkapazität durch den Maximallüftung... -
Seite 51: Zonengesteuerte Zuluft
DOL 534 • DOL 539 Der Cycle Timer kann auch grafisch als Karte auf einer Seite angezeigt werden, vgl. auch Seiten erstellen [} 17]. Klima | Lüftung | Info Wenn der Stallcomputer die Mindestlüftung mit dem Zyklustimer reguliert, öffnen Zyklustimer min. Zuluft und schließen sich die Klappen abwechselnd. -
Seite 52: Zuluft Eisschutz
DOL 534 • DOL 539 4.9.6 Zuluft Eisschutz Dieser Abschnitt ist nur für Ställe mit Eisschutz für Zuluft. Die Funktion Eisschutz ändert bei niedrigen Außentemperaturen die Regelung der Lüftung auf Zykluszeit, um Eisbildung in der Zulufteinheit zu vermeiden. Der Stallcomputer aktiviert den Eisschutz, wenn die Außentemperatur unter den Sollwert für Außentemperatur... -
Seite 53: Düsenreinigung
DOL 534 • DOL 539 Prozentuale Luftfeuchtigkeit, bei der der Stallcomputer die Kühlung stoppt. Dar- Seitenkühlung wegen Feuchte stoppen über hinaus kann eine Feuchtegrenze für die Tunnelkühlung eingestellt werden. Kühlung wird kontinuier- lich um 10 % vor Feuch- tegrenze gesenkt Kühlung Start Kühlungs-Offset... -
Seite 54: Kühlpriorität
DOL 534 • DOL 539 Kühlung vor Maximum- Aktivierung und Deaktivierung der Funktion. Ab Werk ist die Funktion nicht mehr ak- tiviert. lüftung Kühlpriorität Wählen Sie, wie früh in dem Lüftungsverlauf die Kühlung beginnen soll ( Minimum/ . Siehe Abschnitt Kühlpriorität [} 54]. -
Seite 55: Kühlpotenzial
DOL 534 • DOL 539 Wird in Bereichen eingesetzt, in denen die Temperatur in erster Linie durch Belüftung gehalten wird und wo das Kühlpotenzial gering ist. Bei einem Kühlpotenzial von 15 °C beginnt die Kühlung beispielsweise bei 80 % der Maximallüftung. - Seite 56 DOL 534 • DOL 539 Die Tunnellüftung wird bei hohen Temperaturen genutzt. Der Lufteinlass erfolgt über eine Tunnelöffnung an ei- nem Ende des Stalles und der Luftauslass durch Wandventilatoren am anderen Ende des Stalles. So bewegt sich die Luft schnell längs durch den Stall und fühlt sich darum kühler an.
-
Seite 57: Zyklustimer Bei Tunnel-Lüftung
DOL 534 • DOL 539 Abkühlungseffekt, den ein Tier mit bestimmtem Alter und Rasse erlebt bei 1,0 m/ Chill-Faktor s. Siehe auch Chill-Faktor und Chill-Effekt [} 58]. Es ist möglich, die Umschaltung der Lüftung vom Tunnel- zum Seitenmodus zu Tunnelausgang erzwingen erzwingen. -
Seite 58: Chill-Faktor Und Chill-Effekt
DOL 534 • DOL 539 Der Cycle Timer kann auch grafisch als Karte auf einer Seite angezeigt werden, vgl. auch Seiten erstellen [} 17]. Luftgeschwindigkeit m/s Tunnel ohne Zyklustimer Seite Tunnel mit Zyklustimer Luftgeschwindigkeitsbedarf m/s Abb. 29: Lüftungsverlauf mit Zyklustimer bei Tunnellüftung. -
Seite 59: Tunnelkühlung
DOL 534 • DOL 539 • Die Seitenkühlung ist auf Maximum. • Die Innentemperatur (Tunneltemperatur) ist hoch genug, um die Tunnel-Lüftung bei minimaler Luftge- schwindigkeit zu ermöglichen. • Die Außentemperaturgrenze wurde überschritten. Wechsel von Tunnel zu Seite Der Stallcomputer stellt automatisch auf Seitenlüftung um, wenn die folgenden Bedingungen erfüllt sind: •... -
Seite 60: Start Der Tunnelkühlung Basierend Auf Einer Bestimmten Luftgeschwindigkeit
DOL 534 • DOL 539 4.12.1.1 Start der Tunnelkühlung basierend auf einer bestimmten Luftgeschwindigkeit Klima | Tunnelkühlung | Sollwerte Berechnung der Innentemperatur für den Start der Tunnelkühlung, wenn der Start Kalkulierter Kühlung Start auf die Luftgeschwindigkeit basiert. Einstellung der Luftgeschwindigkeit für den Start der Tunnelkühlung. -
Seite 61: Start Der Tunnelkühlung Basierend Auf Der Innentemperatur
DOL 534 • DOL 539 Aktuelle Kühlung Start- Ansicht der Luftgeschwindigkeit, mit der die Tunnelkühlung in diesem Moment be- ginnen kann. Der Wert wird auf Basis des aktuellen Kühlpotentials berechnet. Sie- luftgeschw he auch die Abbildung oben. Einstellen des Prozentsatzes der Luftfeuchte, bei dem der Klimacomputer die Tunnelkühlung wegen... -
Seite 62: Kühlpotenzial
Eine Faustregel besagt, dass bei jedem 5%-igen Anstieg der Luftfeuchte die Temperatur um 1 °C sinkt. 4.12.4 Adaptive Tunnelkühlung SKOV A/S empfiehlt, dass die Wärmesteuerung für die adaptive Steuerung eingerichtet ist. Bei der Verwendung der adaptiven Regelung ist es möglich, die Reaktionsgeschwindigkeit der Regelung bei veränderten Bedingungen zu verfeinern. -
Seite 63: Regelung Durch Eine Tagesschaltuhr
DOL 534 • DOL 539 Klima | Luftumwälzer EIN/AUS Ventilator: EIN oder AUS. Status Variabler Ventilator (0-10 V): Ventilatordrehzahl in %. Aktuelle Temperatur Anzeige der Temperatur, bei der der Umluftventilator geregelt wird. Bei Verwen- dung mehrerer Temperatursensoren wird eine Durchschnittstemperatur ange- zeigt. - Seite 64 DOL 534 • DOL 539 Regelung Wählen Sie aus, ob der Luftumwälzer durch die Temperatur oder durch eine Ta- gesschaltuhr geregelt werden soll. Lüftung starten/ Lüftung Stellen Sie den aktiven Lüftungsbereich für den Luftumwälzer so ein, dass er aktiv ist. Wenn der Lüftungsbedarf über und unter diesem Wert liegt, ist der Luftumwäl- stoppen zer nicht aktiv.
- Seite 65 DOL 534 • DOL 539 Temperatur °C ON-Zeit/OFF-Zeit 05:00 Min:Sek Starttemperatur Zulage 4 °C Sollwert Temperatur Zeit Abb. 34: Relaisgesteuerter Umluftventilator (EIN/AUS) basierend auf der Temperatur Installation mit 0-10 V (variabel) Ein 0-10 V geregelter Luftumwälzer kann basierend auf einer gemessenen Temperatur im Stall gesteuert wer- den.
-
Seite 66: Regelung Über Heizquelle
DOL 534 • DOL 539 Variabler Temperaturbereich Geschwindigkeit % Minimum Geschwindigkeit 0% Maximale Geschwindigkeit 100% Temperatur °C Sollwert Temperatur 20° C Start Temperatur-Offset Abb. 35: 0-10 V gesteuerter Luftumwälzer Installation von 0-10V und Umschaltrelais (variabel) Ein 0-10V-geregelter Luftumwälzer mit Umschaltrelais funktioniert wie oben beschrieben, kann jedoch auch die Drehung des Luftumwälzers umkehren. - Seite 67 DOL 534 • DOL 539 Nach Heizung Der Luftumwälzer läuft, nachdem die Heizung Wärme zugeführt hat. Er schaltet entsprechend ei- nes Sollwerts Verzögerung ein (Verzögerter Start) und läuft während der eingestellten Zeit (Laufzeit). Die Funktion ist nur aktiv, wenn Heizbedarf besteht.
-
Seite 68: Wetterstation
DOL 534 • DOL 539 4.14 Wetterstation Dieser Abschnitt ist nur für Ställe mit Wetterstation. Die Wetterstation wird für die Erfassung der Windrichtung und Windgeschwindigkeit eingesetzt. Klima | Wetterstation Anzeige der durchschnittlichen Windrichtung im Verhältnis zu den Himmelsrichtun- Durchschnittliche Wind- richtung –... -
Seite 69: Betriebsdaten
DOL 534 • DOL 539 5 Betriebsdaten 5.1 Stalldaten 5.1.1 Aktiver Stall - Stall leer Setzen Sie den Status einen Tag, bevor die Tiere eingestallt werden, auf Aktiver Stall , damit der Stallcomputer das Klima auf die Bedürfnisse der Tiere anpassen kann. Danach wechselt die Tagesnummer auf Tag 0 und der Stallcomputer arbeitet nach den automatischen Einstellungen für Produktion. -
Seite 70: Einstellungen
5.1.2 Einstellungen Betriebsdaten | Stalldaten Ablesen des Status ( Status Aktiver Stall / Stall leer Einstellung der Anzahl Tiere (nur DOL 534). Eingestallte Tiere Einstellung des aktuellen Datums und der aktuellen Zeit. Datum und Uhrzeit an- passen Die korrekte Einstellung der Uhr ist für viele Steuerfunktionen und die Regelung von Alarmen wichtig. -
Seite 71: Vorheizen Bei Tagesnummer
DOL 534 • DOL 539 5.1.2.1 Vorheizen bei Tagesnummer Stellen Sie eine Anzahl negativer Tagesnummer ein, um der Stall mit der Tagesnummer vorzuheizen. Maststatus auf Aktiver Stall stellen. Tagesnummer so einstellen, dass die zum Vorheizen benötig- ten Tage verfügbar sind z. B. -3. -
Seite 72: Mastkurven
DOL 534 • DOL 539 5.3 Mastkurven Dieser Abschnitt gilt nur für Ställe mit Mast-produktion. Die Kurveneinstellungen bilden zusammen mit anderen Informationen die Grundlage für die Berechnung der Klimaregelung durch den Computer. Der Computer kann sich automatisch an das Alter der Tiere an- passen. -
Seite 73: Pausenfunktionen
DOL 534 • DOL 539 5.4 Pausenfunktionen Die Pausenfunktionen erleichtern notwendige Arbeiten im Stall (Reinigung usw.) und sichern den Erhalt von Luftaustausch und Temperatur im Stall, wenn er leer ist. Status Der Stallcomputer kann die Pausenfunktion nur aktivieren, wenn der Status auf eingestellt ist. -
Seite 74: Stall Leer
DOL 534 • DOL 539 Programmsequenz Bei Zeitsteuerung kann jede Pausenfunktion so eingestellt wer- den, dass sie zu einer bestimmten Zeit gestartet wird. So ist es möglich, eine Gesamtsequenz für die Pausenfunktionen einzu- stellen. Einweichen Die Einweichfunktion befeuchtet den Stall mit Wasser und löst so Staub und Schmutz. Dadurch wird nicht nur die nachfolgende Reinigung erleichtert, sondern auch die Staubmenge reduziert. -
Seite 75: Einstellungen
DOL 534 • DOL 539 Wenn der Status ist, werden alle Alarmfunktionen - mit Ausnahme der Temperatur- Stall leer überwachung im leerstehenden Stall - getrennt. Siehe auch Temperaturüberwachung [} 76]. Wenn der Maststatus anzeigt, der Stallcomputer deaktiviert alle automatischen Rege- Stall leer lungen und arbeitet gemäß... -
Seite 76: Temperaturüberwachung
DOL 534 • DOL 539 Beim Rein-Raus Verfahren kann die Funktion Vorheizen bei Stopp eine Innentemperatur von z. B 4 °C zwischen zwei Mast- durchgängen aufrechterhalten. Bitte beachten, dass die Lüftung geschlossen und die Heizanlage angeschlossen sein muss. Innentemperatur Sollwert Vorheizen... -
Seite 77: Gerätestatus
DOL 534 • DOL 539 5.5 Gerätestatus Bei der Überwachung von Geräten wie z. B. einem Stromsensor für die einzelnen Systemkomponenten wird im Menü Management | Eqipment Status eine vollständige Übersicht angezeigt. Siehe auch Gerätestatus [} 88]. 5.6 Lüftungsverstärkung Dieser Abschnitt ist nur für Ställe relevant, in den Lüftungsverstärkung im Menü... -
Seite 78: Vor Ausstallen
DOL 534 • DOL 539 Mindestlüftung Anpassungszeit beim Start Programm starten Programm stoppen Zeit Abb. 42: Schrittweise Anpassung an minimale Belüftung. Sie müssen die Phasen des Tagesprogramms einstellen, in denen die Funktion aktiv sein soll. Außerdem müs- sen Sie die auf die Gradzahl einstellen, um die die Innentemperatur sinken soll und die Temperaturanpassung Zusätzliche Lüftung... - Seite 79 DOL 534 • DOL 539 Vor Ausstallen Ein- und Abschaltung der Funktion. (mit Anzeigevorgang) Einstellung von Datum und Uhrzeit, wann der Benutzer die Funktion aktivieren Ausstallen bereit kann. Anzeige des Zeitpunkts, an dem die Vor Ausstallen aktiviert wurde. Nur sichtbar, Ausstallen starten wenn die Funktion aktiv ist.
-
Seite 80: Extra Sensoren
DOL 534 • DOL 539 5.8 Extra Sensoren Dieser Abschnitt ist nur für Ställe mit Extra Sensoren. Im Menü Extra Sensoren werden die im Stallcomputer gespeicherten Messwerte der installierten Extrasensoren angezeigt. Extrasensoren haben keinen Einfluss auf die Regelung. Der Stallcomputer registriert den Gehalt von CO2, NH3, O2 und Feuchte in der Stallluft sowie Unterdruck und Temperatur. -
Seite 81: Alarme
DOL 534 • DOL 539 6 Alarme Alarme sind nur im Status wirksam. Aktiver Stall Ausnahmen sind jedoch Alarmtests und Alarme für CAN-Kommunikation sowie auch Tempera- turüberwachung für Stall leer Wird ein Alarm ausgelöst, registriert der Stallcomputer den Typ des Alarms und den Zeitpunkt des Auslösens. -
Seite 82: Alarmtest
DOL 534 • DOL 539 6.2 Alarmtest Durch häufige Tests der Alarme wird auch sicherzustellen, dass sie im Notfall tatsächlich funktionieren. Alarm- funktionen sollten deshalb jede Woche getestet werden. Aktivieren Sie den , um mit dem Testen zu beginnen. Alarmtest Prüfen, ob die Alarmlampe blinkt. - Seite 83 DOL 534 • DOL 539 Alarm für Untertemperatur im Verhältnis zu Untere Temperaturgrenze Sollwert Temperatur Temperatur Temperaturbereich, in dem Alarm ausgelöst wird (mit Komfort) Übertemperatur Temperaturbereich, in dem Alarm ausgelöst wird (ohne Komfort) Sollwert Temp. Heiztemp. Temperaturbereich, in dem Alarm ausgelöst wird (ohne Komfort) Untertemperatur Temperaturbereich, in dem Alarm ausgelöst wird (mit Komfort)
-
Seite 84: Feuchtealarm
DOL 534 • DOL 539 Temperatur Temperaturbereich, in dem Alarm ausgelöst wird Alarmgrenze Außentemperatur Hohe Temperaturgrenze Zeit Abb. 45: Sommertemperatur bei 20°C und 30°C Außentemp. 1. Die Alarmgrenze unterschreitet die Übertemperatur nie. 2. Unter 20 °C Außentemperatur ist die Alarmgrenze um 8 °C im Verhältnis zur Außentemperatur verschoben. -
Seite 85: Sensor Alarm
DOL 534 • DOL 539 Dieser Alarm gibt an, dass die Ventilatorspannung im menü Installation nicht Fehlende Ventilator-Einstel- lungen eingestellt wurde. Wurde ein Ventilator mit 0 bis 10 V Ausgangsleistung ge- wählt, muss ein Spannungswert eingestellt werden, der der Spannung bei niedrigster und maximaler Drehzahl des Ventilators entspricht. -
Seite 86: Drucksensor
DOL 534 • DOL 539 6.4.7 Drucksensor Alarmeinstellungen | Klima | Drucksensor Mit der Funktion kann das Alarmsignal verzögert werden, da- Drucksensor Alarmverzögerung mit der Alarm nicht bei kurzzeitigen Änderungen des Druckniveaus im Stall, z. B. durch Öffnen einer Tür, ausgelöst wird. -
Seite 87: Wintergartenalarme
DOL 534 • DOL 539 Solange der Alarm aktiv ist, öffnet und schließt die Steuerung die Pop-Löcher nicht. Der Benutzer muss den Alarm bestätigen, bevor die Anpassung erneut durchgeführt wird. Alarmeinstellungen | Klima | Pop-Löcher-Alarm Max. Zeit zum Schließen Der Alarm überwacht, ob die Pop-Löcher innerhalb der eingestellten Zeitspanne ge- öffnet bzw. -
Seite 88: Gerätestatus
DOL 534 • DOL 539 6.4.16 Gerätestatus Beim Anschließen von Überwachungsgeräten wie z. B. Stromsensor für die einzelnen Komponenten des Sys- tems (stufenlose und MultiStep-Lüfter) kann ein Alarm ausgelöst werden, der den möglichen Fehlertyp anzeigen kann. Es gibt 3 Alarmtypen: Niedrige Alarm Möglicher Geräteausfall. -
Seite 89: Temperaturgeregelte Notöffnung
DOL 534 • DOL 539 Es kann von Vorteil sein, die Funktion Abs. hohe Feuchte auszuschalten, wenn Ställen an Orten mit sehr hoher Außenfeuchte liegen und technische Sensorenfehler auftreten. 6.5.2 Temperaturgeregelte Notöffnung Dieser Abschnitt ist nur für Ställe relevant, in denen eine temperaturgeregelte Notöffnung instal- liert ist. - Seite 90 DOL 534 • DOL 539 Die Notzuluft hat ihre eigene Temperatureinstellung, bei der die Anzahl der Grade für den Notöffnung Zuluft und jede eingegeben wird. Temperatursollwert Komforttemperatur Diese Einstellung ermöglicht es, den Lufteinlass bei warmer Witterung zu öffnen, wenn der Lufteinlass nicht durch die eingestellte Alarmgrenze Übertemperatur aktiviert wird.
-
Seite 91: Wartungsanleitung
DOL 534 • DOL 539 7 Wartungsanleitung Der Stallcomputer muss zur korrekten Funktion nicht gewartet werden. Die Alarmanlage ist jede Woche zu testen. Es dürfen nur Original-Ersatzteile verwendet werden. Beachten Sie, dass sich die Lebensdauer des Stallcomputers verlängert, wenn er ständig verbunden bleibt, da er dadurch trocken und frei von Kondensatwasser bleibt. - Seite 92 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • www.skov.com • E-mail: skov@skov.dk...
