1.10 Anschlüsse

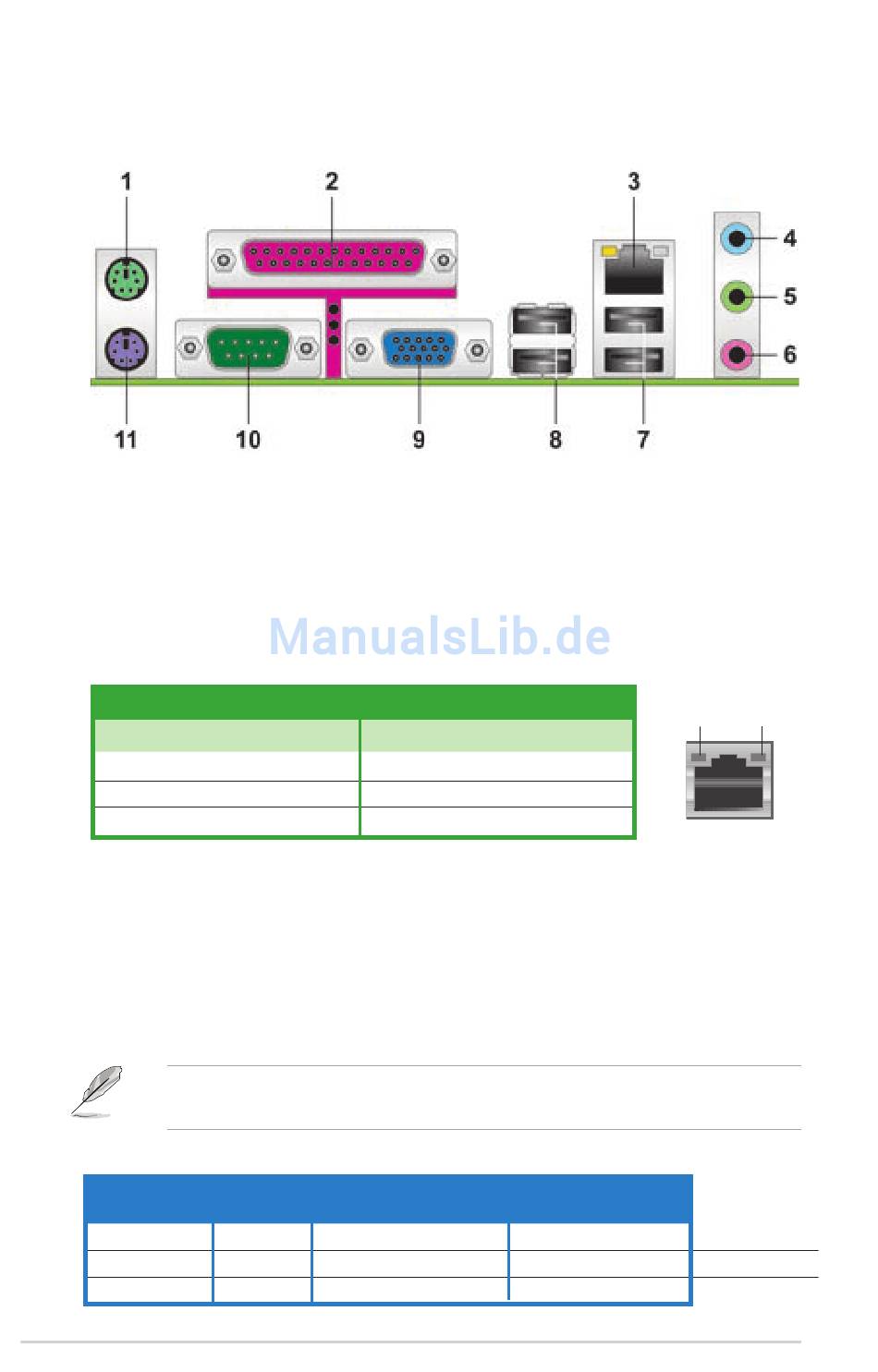

1.10.1 Rückseitenanschlüsse
1.
PS/2-Mausanschluss (grün)..Dieser Anschluss ist für eine PS/2-Maus
vorgesehen.
2.
Paralleler Anschluss. Dieser 25-pol. Anschluss verbindet mit parallelen
Druckern, Scannern oder anderen Geräten.
3.
LAN RJ-5-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung
mit einem lokalen Netzwerk (LAN) über einen Netzwerkhub.
LAN-Anschluss LED-Anzeigen
ACT/LINK LED
Status
AUS
Gelb
BLINKEN.
4.
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern oder anderen Audiogeräten.
5.
Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit
Kopfhörern oder Lautsprechern. In 4-/6-Kanal-Konfigurationen wird
dieser.Anschluss.zum.Front-Lautsprecherausgang.
6..
Mikrofonanschluss (rosa)..Dieser.Anschluss.nimmt.ein.Mikrofon.auf.
Die Funktionen der Audioanschlüsse in einer 2-, 4- oder 6-Kanal-
konfiguration entnehmen Sie bitte der folgenden Tabelle.
Audio 2, 4, oder 6-Kanalkonfiguration
Anschluss
Hellblau
Hellgrün
Rosa.
1-20
Beschreibung
Status
Keine Verbindung
AUS
Verbunden
Grün
Datenaktivität
Kopfhörer
-Kanal
2-Kanal
Line In
Surround-Ausgang
Line Out
Front-Lautsprecher
Mic.In.
Mic.
SPEED LED
Beschreibung
10 Mbps-Verbindung
100 Mbps-Verbindung
6-Kanal
Surround-Ausgang
Front-Lautsprecher
Mitte/Bass
Kapitel 1: Produkteinführung
ACT/LINK
SPEED
LED
LED
LAN-Anschluss
