1.10
Anschlüsse
1.10.1

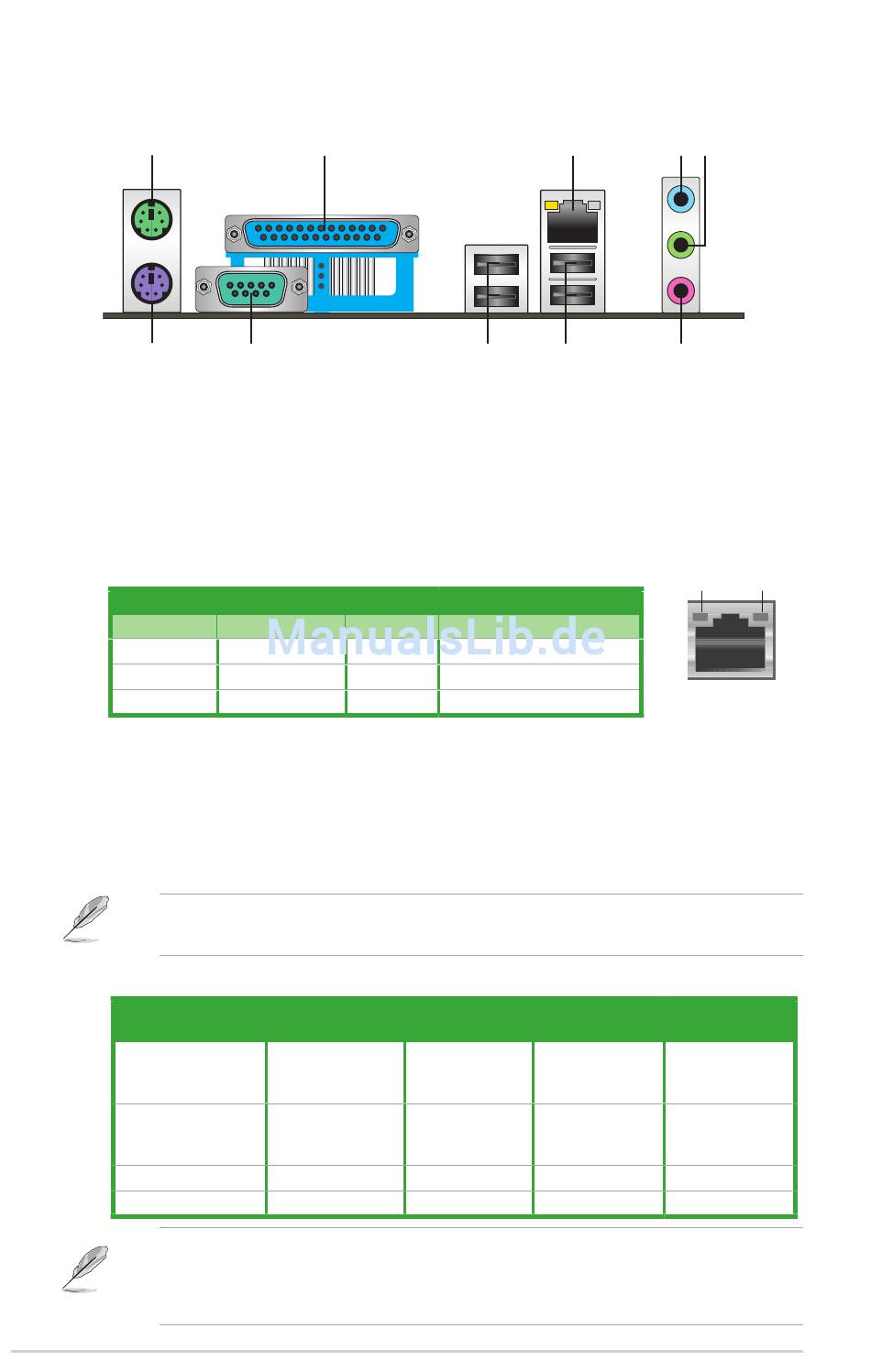

Rücktafelanschlüsse
1
10
1.
PS/2 Maus-Anschluss (
PS/2 Maus-Anschluss (grün). Dieser Anschluss ist für eine PS/2-Maus.
2.
Parallelanschluss. Dieser 25-pol Anschluss verbindet einen Drucker, Scanner oder
andere Geräte.
3.
LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem
Local Area Network (LAN) mittels eines Netzwerk-Hub. Beziehen Sie sich auf die
folgende Tabelle.
LED-Anzeigen am LAN-Anschluss
Aktivitäts-/Verbindungs- LED
Status
AUS
ORANGE
BLINKEND
4.
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern,
CD- oder DVD-Playern und anderen Audiogeräten.
5.
L L ine Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss
zum Frontlautsprecherausgang.
6.
Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
Mikrofonanschluss (rosa).
Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanal-Konfigurationen entnehmen Sie
bitte der folgenden Audio-Konfigurationstabelle.
�ud�io 2-, 4-, 6- od�er 8-Kana�konfigurationen
Anschluss
Hellblau (Rücktafel)
Hellgrün (Rücktafel)
Rosa (Rücktafel)
Hellgrün (Fronttafel)
Eine 8-Kana� �ud�ioausgabe konfigurieren:
1-22
2
9
Beschreibung
Nicht verbunden
Verbunden
Datenaktivität
Kopfhörer
2-Kanal
(Rücktafel)
Line In
(Rücktafel)
Line Out
(Rücktafel)
Mic In
–
Für 8-Kanal Audioausgabe nehmen Sie ein Gehäuse mit einem HD-Audiomodul auf der
Vorderseite.
8
Geschwindigkeits-LED
Status
Beschreibung
AUS
10 Mbps-Verbindung
ORANGE
100 Mbps-Verbindung
Verbindung
GRÜN
1 Gbps-Verbindung
Verbindung
4-Kanal
Kanal
Hinterer
Lautsprecher-
ausgang
Front-
Lautsprecher-
ausgang
Mic In
–
3
4 5
7
6
ACT/LINK
LED
LAN-
Anschluss
6-Kanal
Kanal
8-Kanal
Kanal
Hinterer
Hinterer
Lautsprecher-
Lautsprecher-
ausgang
ausgang
Front-
Front-
Lautsprecher-
Lautsprecher-
ausgang
ausgang
Mitte/Bass
Mitte/Bass
–
Seitenlautsprecher
Kapitel 1: Produkteinführung
