5.

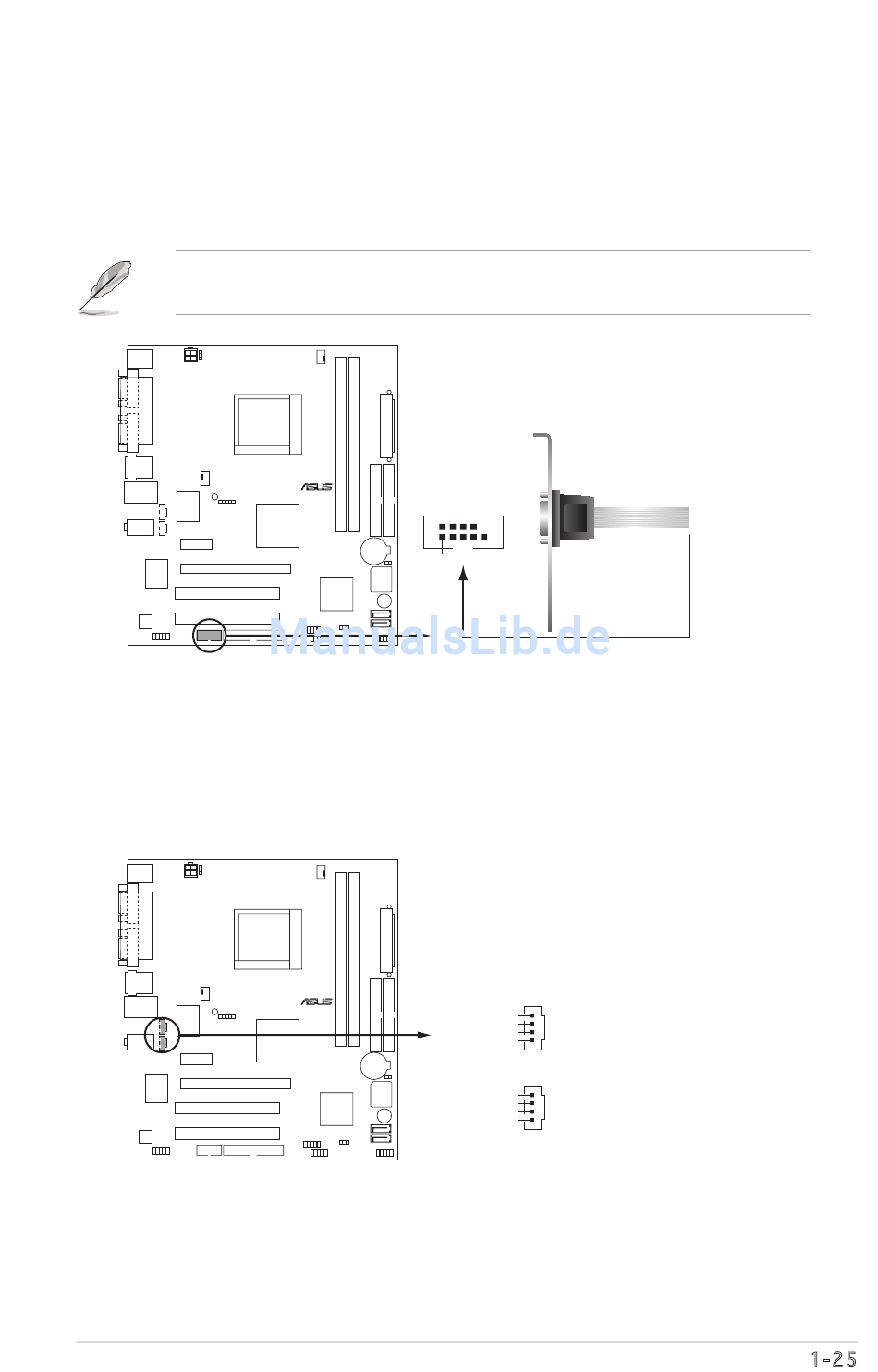

Anschluss für die serielle Schnittstelle (10-1 pol. COM2)
Dieser Anschluss ist für einen seriellen COM-Anschluss vorgesehen.
Verbinden Sie das serielle Port-Modul-Kabel mit diesem Anschluss und
installieren.Sie.dann.das.Modul.in.einer.Steckplatzaussparung.an.der.
Rückseite des Geräts.
Das Befestigungsmodul für den seriellen Anschluss (COM2) muss separat
erworben werden.
M2V-TVM COM-Anschluss
6.
Interne Audioanschlüsse (4-pol. CD/AUX)
Mit diesen Anschlüssen können Sie Stereo-Audiosignale von
Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten
empfangen.
M2V-TVM Interne Audioanschlüsse
ASUS M2V-TVM
M2V-TVM
M2V-TVM
COM2
PIN1
CD
Rechter Audiokanal
GND
GND
Linker Audiokanal
AUX
Rechter Audiokanal
GND
GND
Linker Audiokanal
1-25
