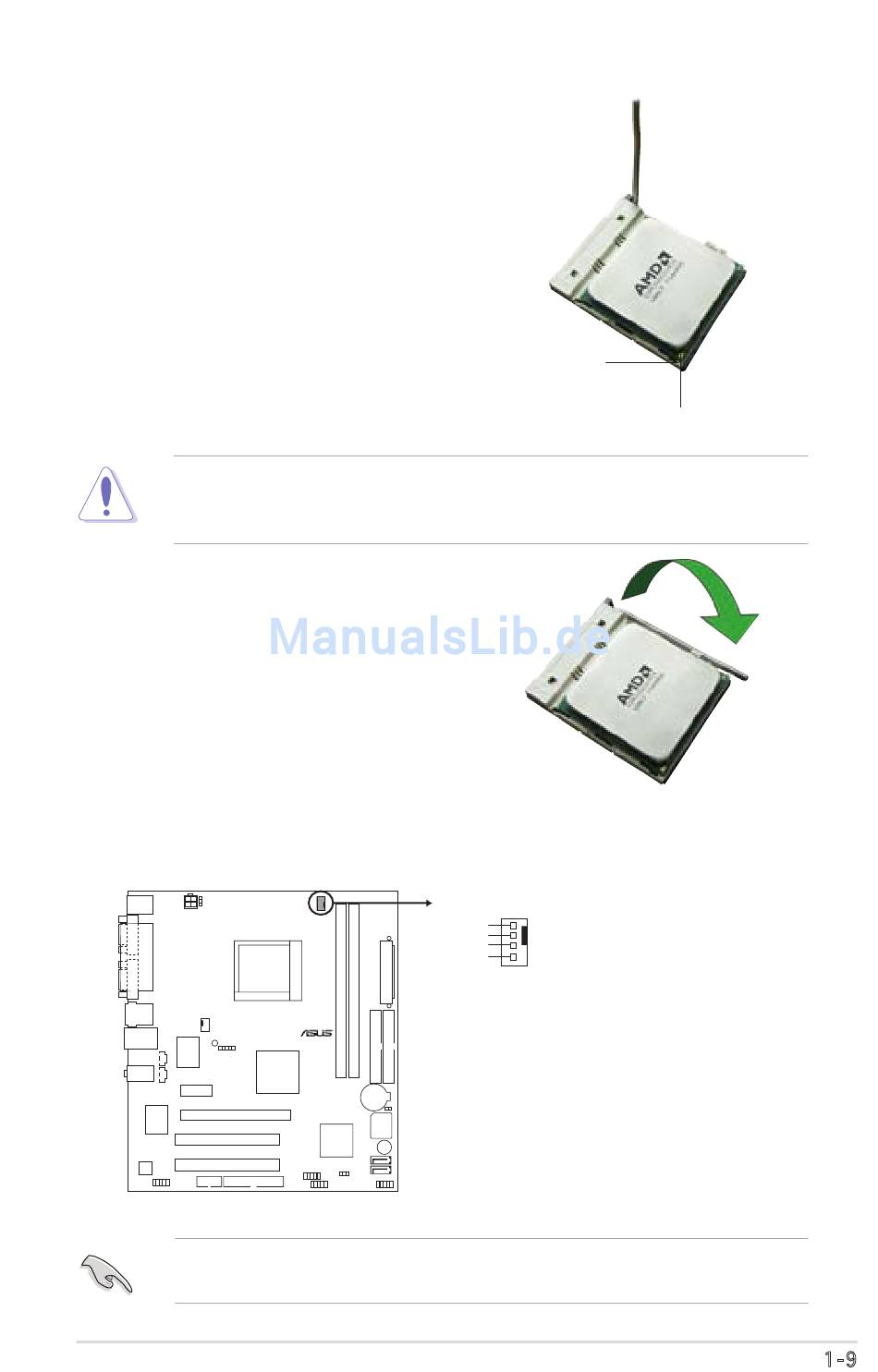

3.
Positionieren Sie die CPU oberhalb
des Sockels, so dass die CPU-Ecke
mit. dem. goldenen. Dreieck. auf.
der. Sockelecke. mit. dem. kleinen.
Dreieck.liegt.
4.
Stecken Sie die CPU vorsichtig in
den Sockel, bis sie einrastet.
Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU nicht
mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der
Sockelkontaktstifte und Schäden an der CPU zu vermeiden.
5.
Wenn die CPU eingesteckt ist, drücken
Sie den Sockelhebel herunter, um die
CPU zu fixieren. Der Hebel rastet mit
einem Klicken an der Seite ein, wenn
er korrekt heruntergedrückt wurde.
6.
Installieren Sie den CPU-Kühlkörper
und -Lüfter nach den Anweisungen,
die der Verpackung beigelegt sind.
7.
Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf
dem Motherboard.
M2V-TVM CPU-Lüfteranschluss
Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten
können u.U. Hardwareüberwachungsfehler auftreten.
ASUS M2V-TVM
CPU FAN PWM
CPU FAN PWR
M2V-TVM
Kleines Dreieck
CPU_FAN
CPU FAN IN
GND
Goldenes Dreieck
1-9
