10. Systemtafelanschluss (2x5 10 pol. F_PANEL)
Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen.

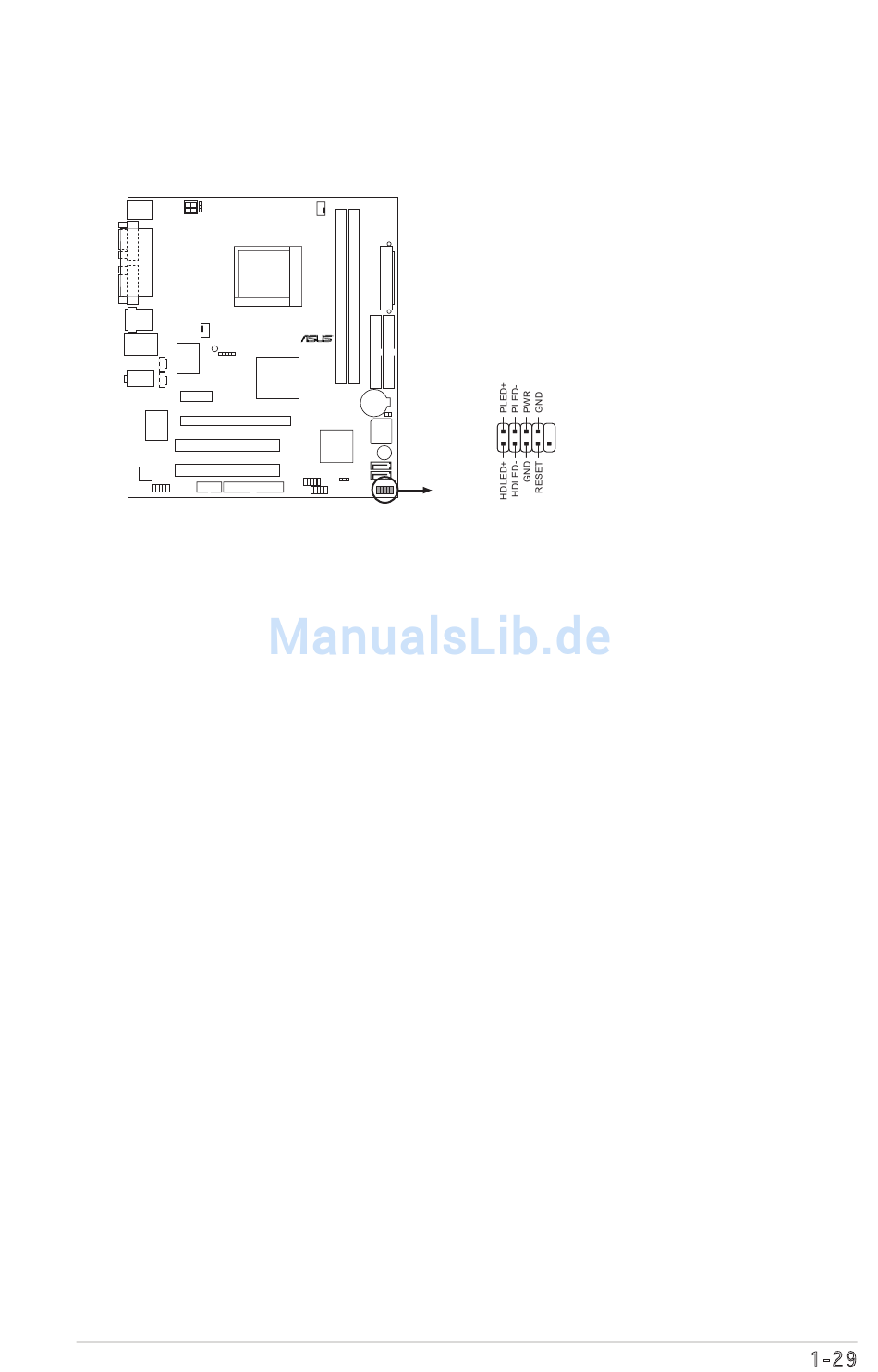

M2V-TVM Systemtafelanschluss
Systemstrom-LED .
•.
Dieser 3-pol. Anschluss wird mit der System-Strom-LED verbunden.
Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem
Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System
einschalten. Sie blinkt, wenn sich das System im Energiesparmodus
befindet.
Festplattenaktivitäts-LED.
•.
Dieser 2-pol. Anschluss wird mit der HDD Aktivitäts-LED verbunden.
Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss.
Die IDE LED leuchtet auf oder blinkt, wenn Daten auf der Festplatte
gelesen oder auf die Festplatte geschrieben werden.
Systemlautsprecher.
•.
Dieser 4-pol. Anschluss wird mit dem am Gehäuse befestigten
System-Lautsprecher verbunden. Über diesen Lautsprecher hören Sie
Systemsignale und Warntöne.
Stromschalter/Soft-Aus-Schalter.
•.
Dieser Anschluss wird mit dem Systemstromschalter verbunden.
Durch Drücken des Netzschalters wird das System eingeschaltet oder
wechselt das System in den Energiesparmodus oder Soft-Aus-Modus,
je nach den Einstellungen im BIOS. Ist das System eingeschaltet und
halten Sie den Netzschalter länger als 4 Sekunden gedrückt, wird das
System ausgeschaltet.
Reset-Schalter..
•.
Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse
befestigten Reset-Schalter, um das System ohne Ausschalten neu zu
starten.
ASUS M2V-TVM
M2V-TVM
F_PANEL
1-29
