RDM Commander MKII
3. MIDI
In diesem Menü können Sie das Signal eines MIDI-Geräts testen.
01) Schließen Sie ein MIDI-Gerät an den MIDI-Eingang an (10).
02) Wählen Sie mit dem Jogwheel MIDI Receive im Hauptmenü aus.
03) Drücken Sie auf das Jogwheel, um das Menü zu öffnen.

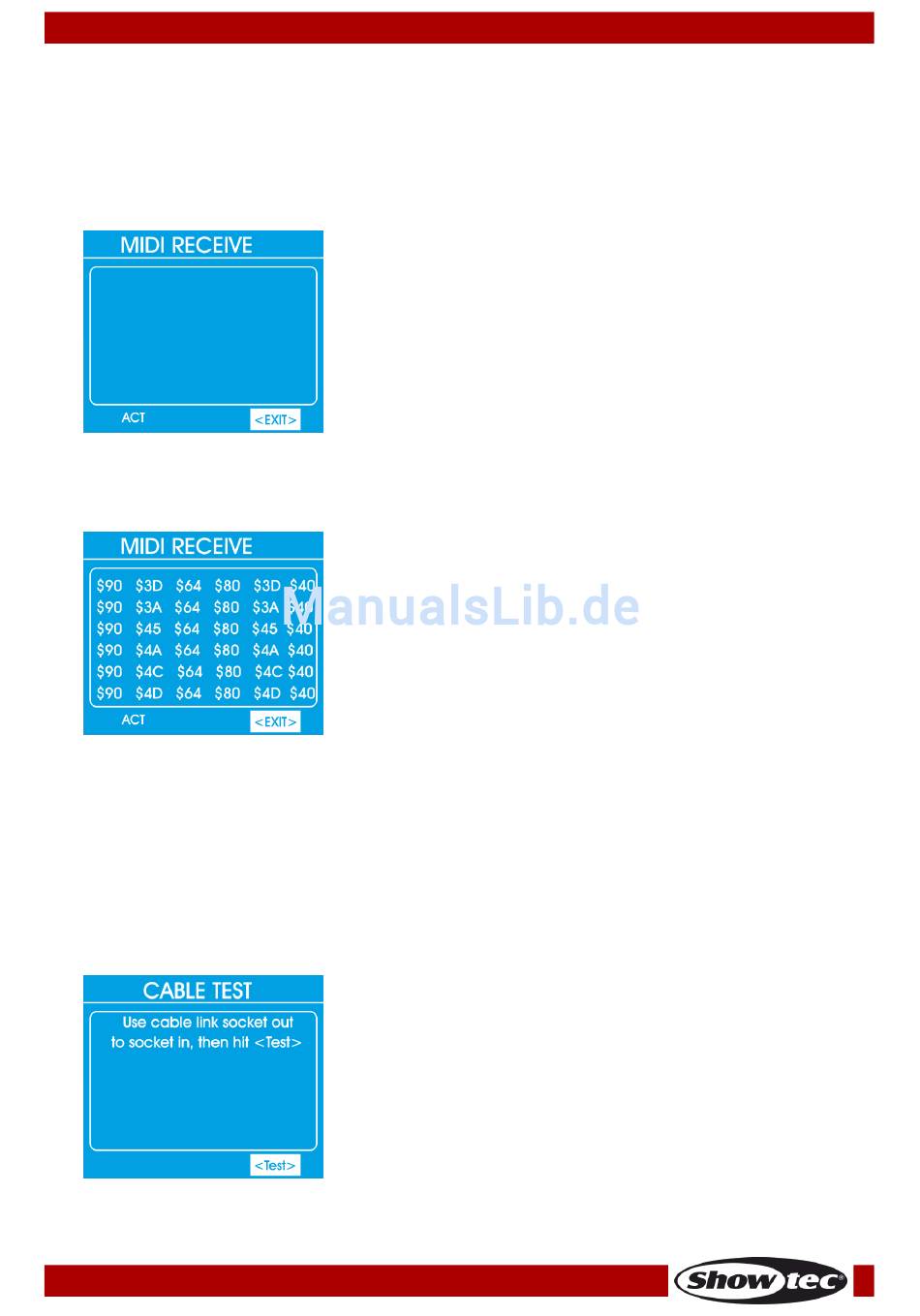

04) Auf dem Display erscheint:
05) Auf der linken Seite erscheint „ACT".
06) Wenn das Gerät erkannt und ein MIDI-Signal empfangen wird, wird Folgendes auf dem Display
angezeigt:
07) Wählen Sie Exit aus, um zum Hauptmenü zurückzukehren. Drücken Sie das Jogwheel, um die Auswahl
zu bestätigen.
4. Kabeltest
In diesem Menü können Sie prüfen, ob die Kabel beschädigt sind.
01) Wählen Sie im Hauptmenü mit dem Jogwheel CABLE Test aus.
02) Drücken Sie auf das Jogwheel, um das Menü zu öffnen.
03) Auf dem Display erscheint:
04) Schließen Sie das DMX-Kabel am XLR-Eingang und XLR-Ausgang an.
05) Drehen Sie das Jogwheel, um Test auszuwählen.
Bestellnummer: 50550
17
