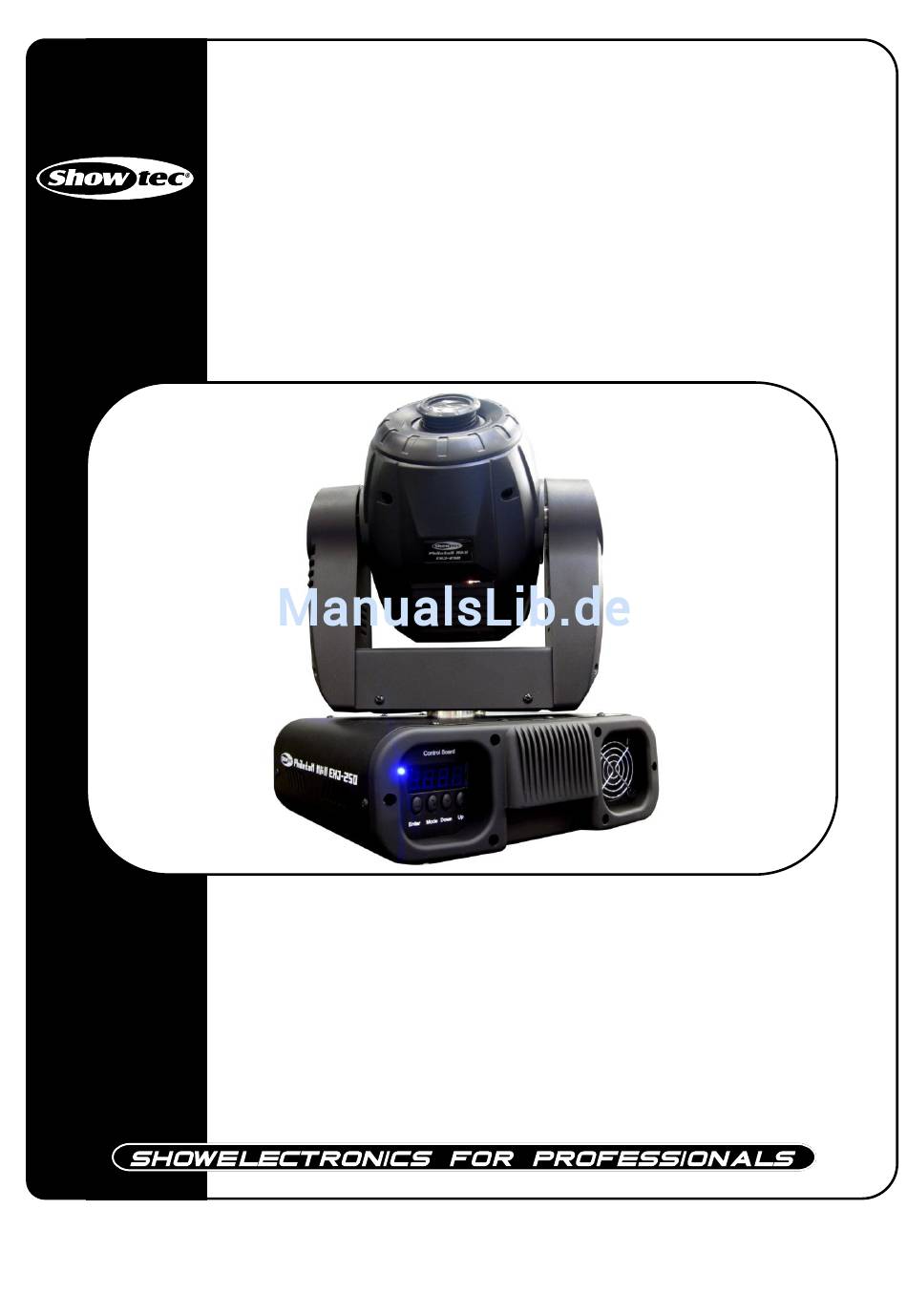

- Seite 1 Phantom MKII EHJ 250 ORDERCODE 40165...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Phantom viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Phantom Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Montage.…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Features…………………….…………………………………………………………………………………………….. Rückseite …………………………………………………...…...….……………….…………………...….…………… Installation................…...…………………………………………………..… Lampeninstallation............…………………………………………………….……… Einstellung der Lampe.............………………………………………….………..……… Aufstellung und Bedienung.............……..…………………………………………… Ein Phantom ................…………………………………………………….. Mehrere Phantoms................……………………………………………. DMX-Protokoll…...........……………………………………………………………………….. Mode 1-8 bit protocol........……………………………………………………………………... Mode 2-16 bit protocol........…………………………………………………………………... Steuereinheit ….....……........…………………………………………………………………... -
Seite 4: Warnung
WARNUNG ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. -
Seite 5: Bestimmungsgemäße Verwendung
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Montage
Gerät abkühlen lassen, bevor Sie die Lampe ersetzen. Schützen Sie Ihre Hände und Ihre Augen mit Handschuhen bzw. Sicherheitsbrille. Der Anwender ist verantwortlich für die korrekte Positionierung und Bedienung des Phantoms. Der Hersteller übernimmt keine Haftung für Schäden, die durch falsche Installation des Phantoms oder Mißbrauch des Produkts verursacht werden. - Seite 7 Einen Haken an der Unterseite des Phantom-Head anbringen 1) Sicherheitskabel 2) unterseit für Klemme befestigung 3) Sicherheitsöse für Sicherheitskabel 4) Klemme/Schelle Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU Cable UK Cable...
-
Seite 8: Rückgabe Prozedur
Rückgabe Prozedur Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer in der ursprünglichen Verpackung. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. Produkte ohne RMA werden abgelehnt. Highlite akzeptiert die Rücksendungen nicht und nimmt auch keine Verantwortlichkeit. Rufen Sie Highlite an unter 0031-455667723 oder verschicken Sie ein Email aftersales@highlite.nl und fordern Sie ein RMA an bevor eine Rücksendungen. -
Seite 9: Gerätebeschreibung

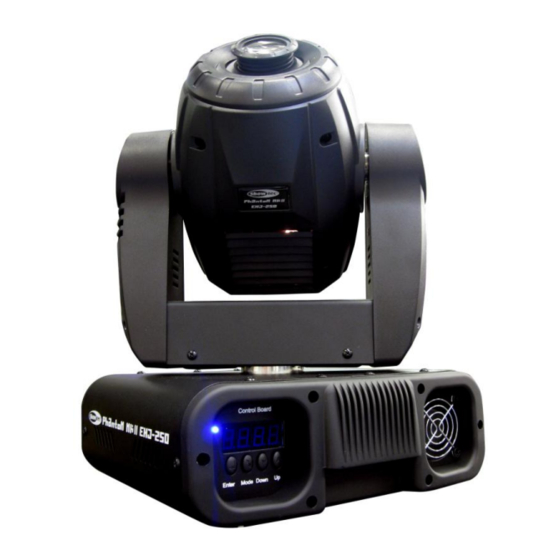

GERÄTEBESCHREIBUNG Features Der Showtec Phantom Movinghead mit hohem Output und großartigen Effekten. • 1 Farbrad mit 9 farbigen Gobos und offen • 1 Goborad mit 5 Metallgobos und 2 Glasgobos plus offen, untereinander austauschbare rotierende Gobos • DMX-Steuerung über Standard DMX-Controller •... -
Seite 10: Rückseite
Rückseite Abb. 2 2) DMX Signalanschluss (IN) 3) DMX Signalanschluss (OUT) ON / OFF 5) IEC Stromanschluss + Sicherung 3,5A 250V... -
Seite 11: Installation
Installation Lampeninstallation Für den Showtec Phantom brauchen Sie eine EHJ 250 (ordercode 80503), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 12: Lampenregulierung
Rückseite Lampenabdeckung Abb. 4 Lampenregulierung Sie können die Lampenposition einstellen, indem Sie die Schrauben A, B und C einstellen. Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. Die Lampe muß... -
Seite 13: Aufstellung Und Bedienung
Aufstellung und Bedienung Folgen Sie den entsprechenden Hinweisen, wenn Sie sich für einen der unten genannten Bedienungsmodi entscheiden. Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Ein Phantom 1. -
Seite 14: Dmx-Protokoll
DMX-Protokoll DMX ist die Grundeinstellung (F1-n). Mit der 8-bit Steuerung verfügen Sie über 7 Kanäle. Kanal 1 - Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). Der Head kann um 540°... -
Seite 15: Mode 2-16 Bit Protocol
100-112 Orange 113-127 Purpur 128-190 Lineare Farbwechsel folgen der Bewegung des Reglers (Farbe wechselt rückwärts) 191-220 Regenbogeneffekt vorwärts von schnell nach langsam 221-225 Keine Rotation 225-255 Regenbogeneffekt rückwärts von langsam nach schnell Kanal 6 – Rotating gobo index, rotating gobo rotation 0-127 Gobo-Indexierung 128-189... - Seite 16 Kanal 7 – Rotating Gobos 0-15 Offen/Weiß 16-31 Gobo 1 (glas) 32-47 Gobo 2 48-63 Gobo 3 64-79 Gobo 4 80-95 Gobo 5 (glas) 96-111 Gobo 6 112-127 Gobo 7 128-132 Offen/Weiß 133-144 Shaking gobo 1, mit variabler Geschwindigkeit 145-156 Shaking gobo 2, mit variabler Geschwindigkeit 157-168 Shaking gobo 3, mit variabler Geschwindigkeit...
-
Seite 17: Steuereinheit
Steuereinheit Wenn die Anzeige leuchtet bedeutet dies, dass der Phantom aktiv ist. Abb. 6 A. LED D. [CHOOSE]-Taste B. Display E. Up-Taste (nach oben) C. [ENTER]-Taste F. Down-Taste (nach unten) Steuer-Modus Die Scanner sind individuell adressiert auf einer Datenverbindung und an eine Steuerung angeschlossen. -
Seite 18: Funktionen Der Steuereinheit
Funktionen, die per Fernsteuerung gesteuert werden können Farbrad Der Phantom enthält ein Farbrad mit 9 Farben und Weiß. Das Farbrad kann zwischen nebeneinanderliegenden Farben in jeder gewünschten Position positioniert werden. Es ist auch möglich, das Farbrad kontinuierlich zu verschiedenen Geschwindigkeiten rotieren zu lassen. Rotierendes Goborad Dieses rotierende Goborad hat 5 Metall-Gobos, 2 Glas-Gobos plus offen. -
Seite 19: Stand - Alone Mode
Stand-Alone / Slave Adressierung Die Scanner auf der Datenverbindung sind nicht an den Controller angeschlossen, können aber voreingestellte Programme ausführen, die für jeden Scanner unterschiedlich sein können. Um die Programme einzustellen, die abgespielt werden können, sehen Sie bei den "Stand-alone Einstellungen" nach (Menü... -
Seite 20: Master/Slave Mode
- Master / Slave-Adressierung - Master 1) Drücken Sie "Choose", bis das Display oder (mit der aktuell gespeicherten Adresse). 2) Wenn das Display die Nachricht (mit der aktuell gespeicherten Adresse). Wählen Sie "Down", das Display zeigt Wählen Sie ""ENTER", das Display zeigt “ , (mit der aktuell gespeicherten Adresse). -
Seite 21: Dmx Konfigurationen
DMX Konfigurationen Es gibt 4 Konfigurationen für den Movinghead. Diese Einstellungen können mit dem Control Panel vom Anwender ausgewählt werden 1. Fabrikseinstellung = Tilt Shutter/Dimmer Gobo Color Gobo Rotation 2. Einstellung = Tilt Pan Fine Tilt Fine Pan/Tilt Speed Shutter/Dimmer Gobo Color Gobo Rotation... -
Seite 22: Dmx Kanal-Einstellungen
4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec Phantom benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird der Lichtoutput des Phantoms stark reduziert. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. -
Seite 23: Wechseln Der Lampe
Auswechseln einer Lampe 1. Trennen Sie das Gerät vom Netz und Lösen Sie 2 Schrauben auf der kleinen Lampen-Abdeckung. 2. Entfernen Sie vorsichtig die Lampenabdeckung 3. Folgen Sie den Hinweisen zur Installation einer neuen Lampe, Seite 7. Das Ersetzen einer Sicherung Elektrische Schwingungen, Kurzschlüsse oder ungeeignete Stromspannung können ein Durchbrennen der Sicherung verursachen. -
Seite 24: Auswechseln Eines Gobos Aus Dem Goborad Mit Rotierenden Gobos
Auswechseln eines Gobos aus dem Goborad mit rotierenden Gobos 1. Trennen Sie das Gerät vom Strom und setzen Sie den Schalter auf OFF (AUS). 2. Stellen Sie sicher, dass der Gobo, den Sie einsetzen wollen, die gleiche Größe hat wie die anderen (Durchmesser (Metall oder Glas) 27mm;... - Seite 25 Problem Mögliche Ursache(n) des Problems · Hilfsmaßnahme Der Movinghead hat keinen Strom · Vergewissern Sie sich, dass der Strom Ein Movinghead eingeschaltet ist und alle Kabel angeschlossen oder mehrere sind. Movingheads sind Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. komplett tot.
-
Seite 26: Produktbeschreibung
Produktbeschreibung Modell: Showtec Phantom Voltage: 240V-50Hz (CE) Sicherung: 3,5A / 250V Maße: 320x305x430mm (LxBxH) Gewicht: 13,1 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: LED control panel Pan / Tilt 8 oder 16 bit DMX Kanäle: 9...
