Weitere Bedienoptionen
Zum Schutz gegen unbefugtes Bedienen halten
sie die
Schlüsseltaste
gedrückt, bis das Ver -
riegelungssymbol erscheint (3 Sekunden). Nun
können nur noch über Softkey Y (SEL) Werte
abgefragt werden, alle weiteren Eingaben sind
gesperrt. Die Fernsteuerung über die RS485
Schnistelle ist weiterhin möglich (Bild A).
Zur Veränderung der
Helligkeit der Anzeige
halten Sie den
Softkey Y
gedrückt. Nach 3
Sekunden wechselt das Icon und es kann durch
wiederholtes Drücken die Helligkeit in 3 Stufen
eingestellt werden (Bild B).
Manuelle Steuerung der Ausgänge
Drücken Sie die Taste
man/inst
um in den manu-
ellen Modus zu gelangen. Mit den Cursortasten
rechts/links wird der zu verändernde Parameter
ausgewählt (Restzeit im Segment/aktuelles Segm-
ent/digitale Ausgänge/analoge Ausgänge). Bei
den Ausgängen wird über die Cursortasten up/
down noch der genaue Ausgang angewählt; mit
den Plus/Minustasten können Sie einen Wert vor-
geben, der den Reglerwert überschreibt. Durch
"CE" wird wieder der Reglerwert verwendet
(Anzeige "aut"). Erst nach Verlassen des manuel-
len Modus (über man/inst) übernimmt der Regler
wieder die komplette Kontrolle (Bild C).
8

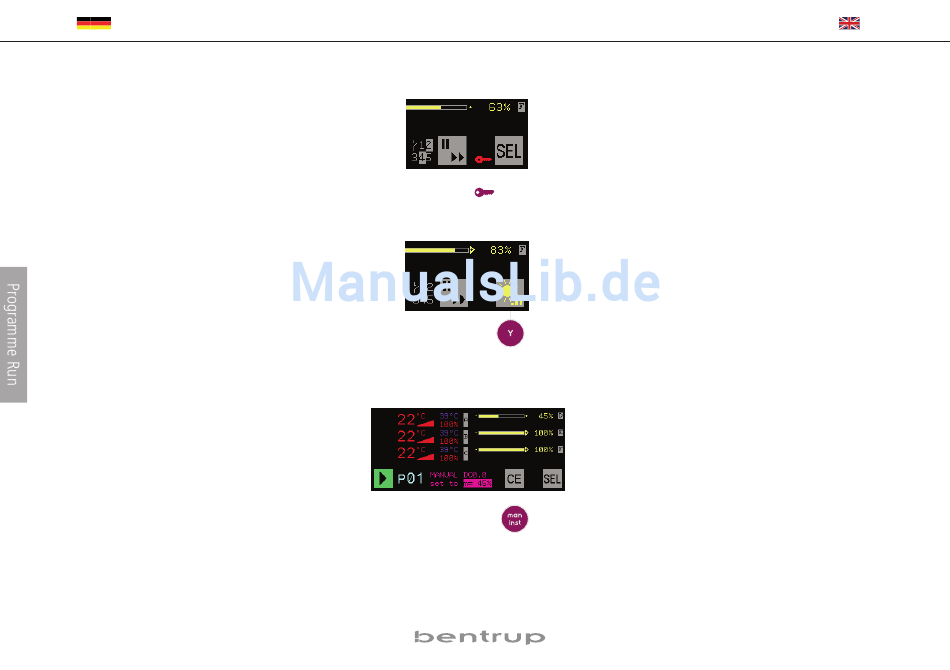

(A)
(B)
(C)
Additonal Operating Features
To prevent unauthorized controller operation hold
the
key button
pressed until the key icon appe-
ars (3 seconds). Now, only softkey Y (SEL) is in
function to display values, all other operations are
locked. Remote control via RS485 is not affected.
Press and hold key button again for 3 seconds to
unlock the controller (Fig C).
To adapt the
brightness of the screen
softkey Y
pressed until the softkey icon changes
(fig B). Now press the softkey multiple times to
change screen brightness (3 levels).
Manual Operation of the Outputs
Press the key
man/inst
to enter manual mode.
Use the left/right arrow keys to select the parame-
ter to change (possible choices are remaining seg-
ment time/segment no./digital outputs/analogue
outputs). When selecting outputs the actual out-
put number is chosen by the up/down arrow keys;
use the plus/minus keys to operate the output
manually (fig C). Press softkey X (CE) to release
the selected output back to automatic ('aut') or
key man/inst to quit manual mode (releases all
outputs to automatic).
operating instructions bentrup TC-S2 V1.1
