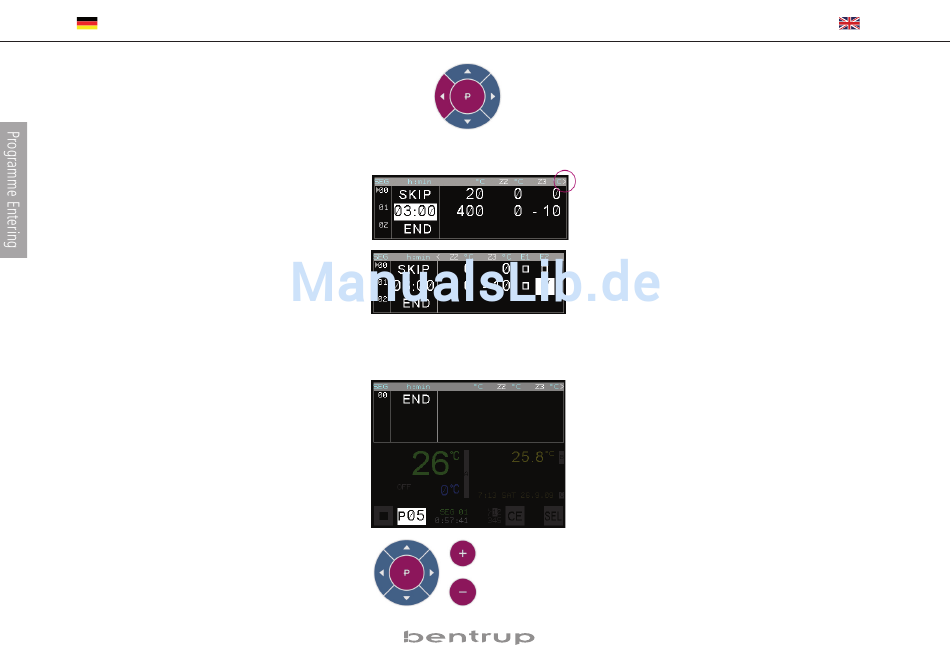

Zum Löschen eines Segmentes drücken
ten
sie die Programmtaste gefolgt von der
Cursortaste links. Das aktuelle Segment wird
gelöscht und die folgenden Programmsegmente
verschieben sich nach vorne (Bild A).
Werte der Programmtabelle
Je nach Anwendung ist die Programmtabelle für
Ihre Anwendung vorkonfiguriert. Beispielsweise
könnte diese bei einem 3-Zonenofen mit Zu- und
Abluft klappe wie in Bild B gezeigt aussehen. Die
Marke oben rechts zeigt, dass ein Teil der
Programmtabelle erst beim scrollen mit dem
Cursor anzeigt wird.
In nebenstehenden Beispiel ist für die dritte Zone
während Segment 1 eine Temperatur minderung
von 10°C vorgegeben, d.h. diese Zone wird beim
Aufheizen auf 10°C bis 390°C geführt.
Programmspeicher
Je nach Konfiguration werden bis zu 99
Programme gespeichert. Drücken sie die Pro -
gramm wahltaste und wählen die gewünschte
Programmnummer mit den Plus/Minustasten aus.
Die Programmtabelle zeigt das gewählte
Programm (Bild C, werksseitig leer). Während des
Programmlaufs kann kein neues Programm
gewählt werden (zuerst Programmlauf stoppen).
4
und hal-
(A)
(B)
To delete a segment press
gramme key followed by the key to the left. The
current segment is deleted and the segments
behind area shifted towards to the programme
beginning (fig. A).
Values of the Programme Table
The programme table is preconfigured depending
on your application. On a three zone kiln with air
let and exhaust air damper, for instance, the pro-
gramme table might appear as shown in fig. B.
The marker in the upper right hand corner indica-
tes a part of the table visible once the cursor is
scrolled to the right hand side.
Example shows a temperature drop of 10°C for
zone no. three during segment 1, ie. this zone is
controlled by 10°C to 390°C.
Programme Memory
Depending on Configuration up to 99 temperatu-
re profiles are saved as programmes. Press the
programme selection key and choose the pro-
gramme no. using the keys plus and minus. The
programme table shows the selected programme
(fig C, programmes are empty ex factory). To
change a programme no. when a programme is in
(C)
progress you have to stop the current prog. first.
and hold
the pro-
operating instructions bentrup TC-S2 V1.1
