Bentrup TC S2 Bedienungsanleitung Seite 6

Programmlauf

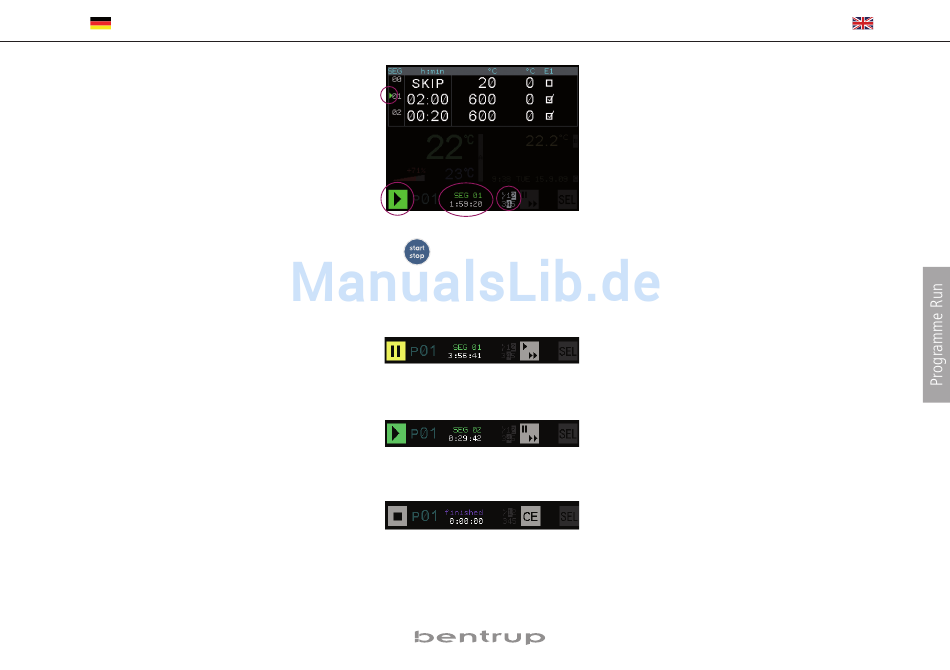

Durch Betätigen der Taste Start/Stop wird das
aktuell gewählte Programm gestartet (Bild A).
Symbol (b) zeigt 'Programmlauf' an, das aktuell
abgearbeitete Segment und die berechnete Rest -
zeit im Segment wird in (c) angezeigt. (a) zeigt in
der Programmtabelle ebenfalls auf das aktuelle
Segment. Der Zustand der ersten fünf Schalt -
ausgänge wird in (d) angezeigt (invertiert = an).
Die Bedeutung der Schaltausgänge (z.B. 'Heizen
Zone 1') wird in der Konfiguration festgelegt.
Über die Softkey-Taste X kann der Programmlauf
angehalten werden; hierbei wird die Zeit (und
damit in Rampen auch die Temperatur) angehal-
ten werden, der Regler bleibt aber aktiv. Dieser
HOLD-Modus wird durch ein entsprechendes
Symbol angezeigt und erst durch erneutes
Drücken der Softkey-Taste X verlassen (Bild B).
Halten sie die Softkey-Taste X drei Sekunden
gedrückt, um sofort ins nächste Programm -
segment zu springen (Bild C).
Bei Programmende erscheint in der Segment -
anzeige "finished" und links in der Anzeige wird
das entsprechende Symbol angezeigt (Bild D).
Die Funktion der Softkeys wechselt je nach aktu-
eller Erfordernis.
operating instructions bentrup TC-S2 V1.1
(a)
(b) (d)
(c)
(A)
(B)
(C)
(D)
Programme Run
Press the key start/stop to commence the current
selected programme (fig. A). Icon (b) indicates
active programme run, the segment currently pro-
cessed and the remaining segment time is shown
in (c). (a) points to the current segment in the
programme table. The status of the first five con-
trol outputs is shown in (d), invers = active. The
control outputs are assigned in the controllers
configuration.
To hold the programme press softkey X; this stops
time count and therefore temperature increase in
ramps. Controlling operation, however, stays acti-
ve. The hold mode is shown by the corresponding
yellow icon and is released by pressing the soft-
key X again (fig. B).
Hold the softkey X pressed for 3 seconds to imme-
diate skip into the next programme segment (fig
C).
When the programme is completed segment dis-
play changes to "finished" and the grey icon for
IDLE is shown (fig D).
The function of the softkey changes depending on
the current demand.
