1 - Zeiger auf aktuellen Programmabschnitt
2 - Programmlaufanzeige und gewählte
Programmnummer
3 - Aktuelle Temperatur, Sollwert und
Ausgangsleistung *
4 - Programmtabelle mit Segmentnummer, Zeit,
Temperatur und ggf. weiteren Werten *
5 - aktuelles Segment und Restzeit im Segment
6 - Zustand der ersten fünf Schaltausgänge
7 - Echtzeituhr (Zeit / Datum) *
8 - zusätzlicher Prozesswert (z.B. Werkstück) *
9 - Funktion der Softkeys X und Y (16)
* Darstellung von Konfiguration abhängig
Erläuterung Tastatur
10 - Cursortasten (Tastenkreuz)
11 - Programmwahltaste
12 - Plus/Minustaste zur Werteverstellung
13 - Manuell Modus und Konfiguration
14 - Tastaturverriegelung
15 - Programmstart bzw. -stopp
16 - Softkeys X und Y (Funktion s. Symbol in 9)
operating instructions bentrup TC-S2 V1.1
Bedienungsanleitung vor der
Benutzung aufmerksam durchlesen
Please read through this booklet
carefully before using your controller
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

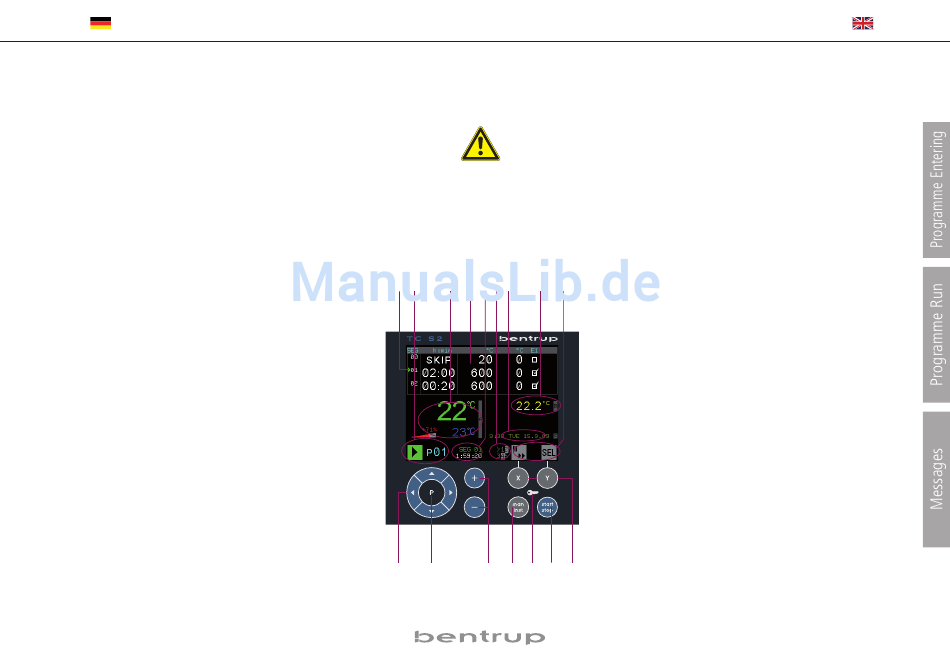

Explanation of the Graphical Screen
1 - pointer to the current programme segment
2 - programme run indicator and selected pro-
gramme number
3 - current temperature, setpoint and power out-
put percentage *
4 - programme table with segment number, dwell
time, temperature and further parameters *
5 - current segment no. and remaining time
6 - status of the first five control outputs
7 - real time clock (time / date) *
8 - additional process indicator (e.g. kiln item) *
9 - function of the softkeys X and Y (13 or 17)
* appearance depends on configuration settings
Explanation of the keypad
10 - cursor keys (up/down/left/right)
11 - programme selection key
12 - plus/minus keys to adjust values
13 - manual mode and configuration
14 - keypad lock
15 - programme start or -stop
16
16 - softkeys X and Y (functions see symbol in 9)
