Ereignis- und Fehlermeldungen
Bestimmte in der Konfiguration festzulegende
Probleme werden vom TC-S2 erkannt und per
Ereignis- oder bei schweren Problemen - Fehler -
meldung angezeigt. Je nach Einstellung führen

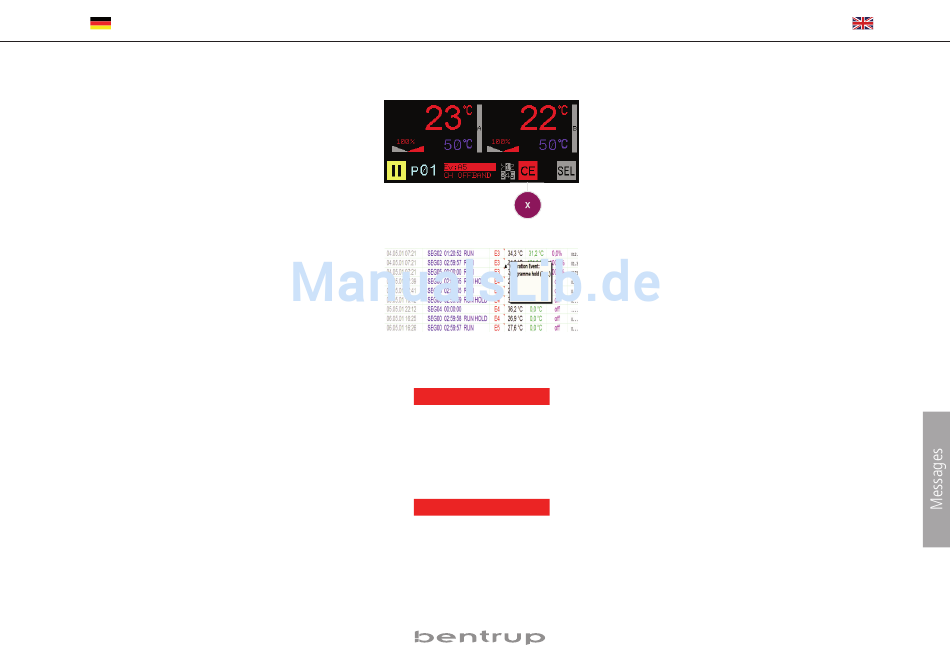

diese zum Programmhalt (Bild A) oder Programm -
abbruch. Nebenstehend wird ein Event A5 darge-
stellt, der mit dem Stoftkey-X (CE) quittiert wer-
den muss (die aktuellsten 5 Meldungen).
Wichtige Ereignis- und Fehlermeldungen werden
im Regler geloggt und bleiben auch nach dem
Ausschalten erhalten. Die letzten ca. 50 Meldung -
en können z.B. über WinConfig in EXCEL eingele-
sen werden und ermöglichem dem Service -
techniker effiziente und schnelle Hilfe (Bild B).
Ein überwachter Regelkanal hat wegen Fehler des
Prozesswertes abgeschaltet. Rücksetzen des
Regelkanals über 'CE'. Überprüfen sie den Mess-
fühler bzw. die Zuleitung zum Messfühlers, den
Anschluß oder den konfigurierten Messbereich.
Aufgrund eines schweren Fehlers wurde das aktu-
elle Programm beendet, d.h. der Regler ist direkt
ins Abkühlsegment gesprungen. Die Kriterien für
einen Programmabbruch werden in der Konfigu -
ration festgelegt. Überprüfen sie die Einträge im
Event- und Fehlerlog zur Festellung der Ursache.
operating instructions bentrup TC-S2 V1.1
(A)
(B)
Ev:A1
CHAN FAIL
Ev:A2
END PROG
Event and Error Messages
Certain conditions are defined in the configurati-
on and are recognized by the TC-S2 and cause an
event message or - on more severe problems - an
error message to be displayed. Depen ding on
configuration they cause a programme hold or
termination of programme run. Fig A shows event
message A5, press softkey X (CE) to clear. Five
most recent messages are kept.
Important event and error messages are logged in
the controller and kept also after power off. The
50 most recent event- or error messages can be
downloaded via bentrup WinConfig to EXCEL and
allow detailed examination of even well hidden
technical problems (fig B).
A monitored control loop has turned off due to an
error of the process value. Reset by pressing soft-
key X ('CE'). Check the temperature sensor or all
wiring and connections and make sure the input
value range is configured properly.
Due to a severe error the programme run has
been terminated,ie. the controller jumped straight
into the cooling segment. The process criteria to
terminate a programme are set in the configurati-
on. Check the event/error log to determine the
cause of the problem.
9
