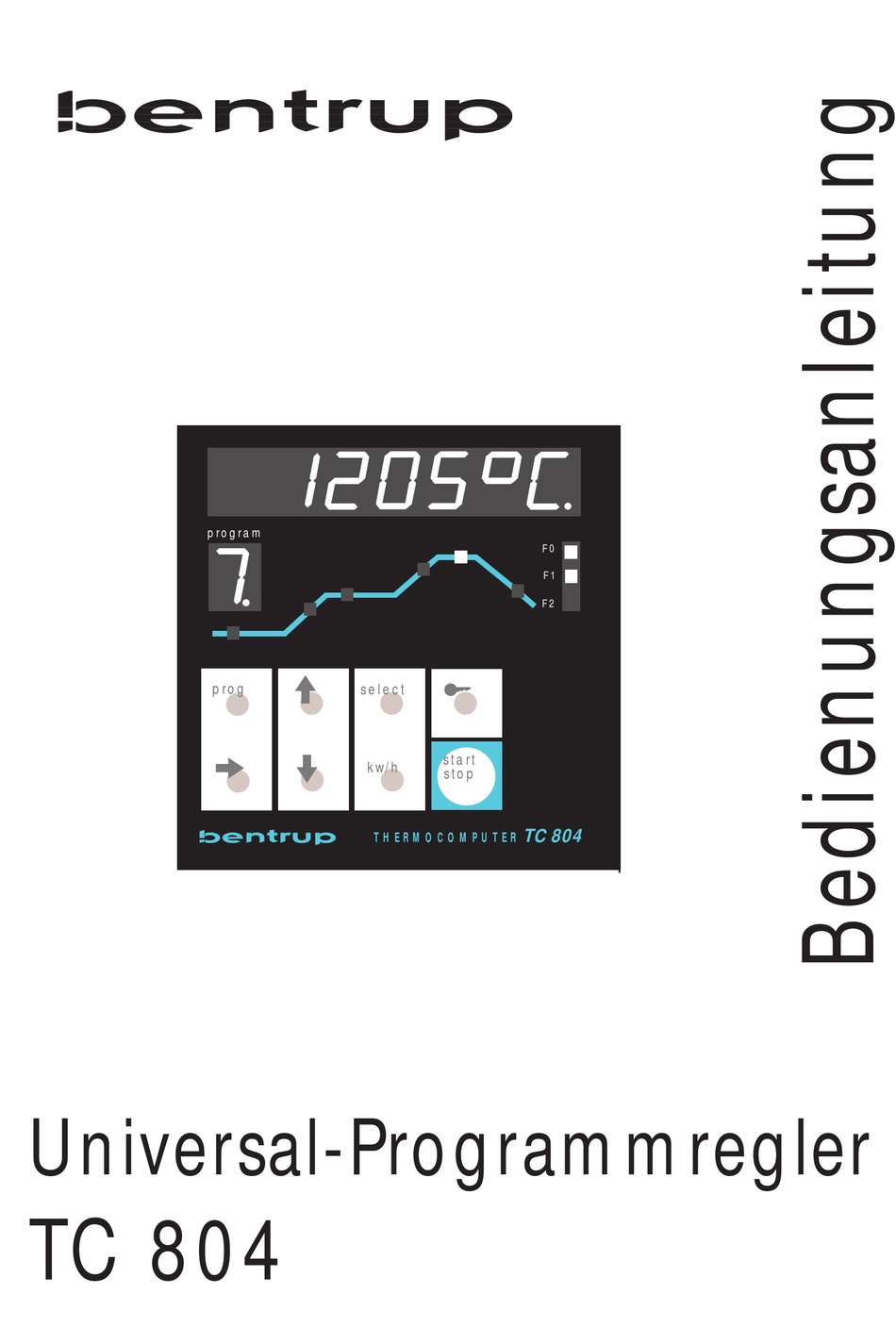

- Seite 1 TC 804 T H E R M O C O M P U T E R Universal-Programmregler TC 804...
- Seite 2 Programmeingabe) TC 804 T H E R M O C O M P U T E R (5) Schaltzustand AN / AUS der Ausgänge F0 / F1 / F2. (6) Taste zur Auswahl des Programmes. Taste so oft betätigen, bis das gewünschte Programm (Nr.
-
Seite 3: Allgemeines
Als Besonderheit sei erwähnt, daß die 1.Haltetemperatur höher als die Brenntemperatur liegen kann. Eine solche Funktion ist z.B. für Anwendungen im Glasbereich sinnvoll (z.B. Aufheizen a.) auf 820°C, 10 Min. Haltezeit c.)+d.), schnelles Abkühlen (SKIP) in e.), kurzes Halten in f.)+g.) und dann langsames Abkühlen h.). _______________________________________________________________________________________________________________________________________________ bentrup Industriesteuerungen TC804 Bedienungsanleitung V4.X... -
Seite 4: Eingabe Eines Programmes
Haltezeit Einfluß nehmen (ohne dabei das Programm abzuändern). Wenn dabei die Zeit auf "0" gesetzt wird, so schaltet die Regelanlage sofort in den nächsten Intervall; auf der Anzeige erscheint in diesem Moment wieder die ursprüngliche Haltezeit des angewählten Programmes. _______________________________________________________________________________________________________________________________________________ bentrup Industriesteuerungen TC804 Bedienungsanleitung V4.X... -
Seite 5: Weitere Abfragemöglichkeiten Während Des Programmlaufs
Ab Werk wird die Auswahl "1" voreingestellt. Änderungen dieser Einstellung siehe Anhang B. Bei Wiederaufnahme des Brennvorganges wird der Brennvorgang an der Stelle der Brennkurve fortgesetzt, an der die Netzstörung eintrat. Bei Haltezeiten wird nur noch die verbleibende Restzeit gefahren. _______________________________________________________________________________________________________________________________________________ bentrup Industriesteuerungen TC804 Bedienungsanleitung V4.X... -
Seite 6: Einstellbare Maximaldaten
Erreichen dieser Haltezeit in den HOLD-Modus und wartet auf den Eingriff des Anwenders. Danach setzt der Anwender den HOLD-Modus durch Betätigen der PROG-Taste (6) zurück und der Regler fährt mit dem nächsten Programmabschnitt fort. _______________________________________________________________________________________________________________________________________________ bentrup Industriesteuerungen TC804 Bedienungsanleitung V4.X... - Seite 7 Temperaturwertes die Fehlermeldung "Er 5" mit Abschaltung des entsprechenden Aus- gangs. Näheres hierzu siehe unter "Erläuterung der Installationsparameter", Installationsparameter "E", Funktion 13. Abhilfe: Prüfen Sie den gesamten Regelkreis incl. Sicherheitsschützen, Verkabelungen etc. Die Ursache sollte aus Sicherheitsgründen genau festgestellt werden ! _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 8 Diese Meldung gibt der Regler natürlich auch dann, wenn er in der Abkühlphase abgeschaltet wird. Beim nächsten Einschalten erkennt dann der Regler, daß er in einer Brennphase abgeschaltet wurde und zeigt dann den Hinweis Er 0. Dieser Hinweis ist dann natürlich bedeutungslos. _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 9 * Parameter sind aus Sicherheitsgründen zusätzlich verriegelt. Erforderlicher Code bitte vom Hersteller anfordern. ** Je nach Auswahl des Proportionalbereiches (0.0 % oder >0.0%) werden bestimmte Parameter übersprungen *** Bei TC805/6: Ausgangstemperatur für 1.Rampe 20°C oder aktuelle Ofentemperatur _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 10 Lebensdauer des Schützes erhöht, aber der Ofen sehr ungleichmäßig (sprunghaft) geheizt. E: Schaltpunktabstand (Hysterese, nur bei Proportionalbereich 0%): Ein kleiner Schaltpunktabstand sorgt für öfteres und somit genaueres Regeln, erhöht jedoch die Belastung des Schützes. _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 11 Wichtiger Hinweis: Je nach Anwendung muß eine Steckbrücke (JUMPER) auf der Reglerplatine auf RELAIS (mechanischer Schütz) oder SOL.STATE (Halbleiter-Schalter) gesetzt werden. Die Regelung prüft die Vereinbarkeit von Schalterstellung und eingestellter Konfiguration (im Fehlerfall erscheint "Er 8" Code 4) _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 12 Sekunden schaltet der 1. Zonenregler, nach weiteren 10 Sekunden der 2. Zonenregler, dann wieder der Hauptregler usw. E.: Es muß der Regelung mitgeteilt werden, bei welcher Temperatur in der Abkühlphase der Brennvorgang beendet und somit die Steuerausgänge entsprechend zurückgesetzt werden sollen (wird nicht benötigt bei TC805/6). _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 13 > 2 Proportionalbereiche etc.). Ein typischer Wert für diese Einstellung liegt bei 2. Der unter "8." eingestellte Wert wird nach der Formel "256*Overlap + Zykluszeit" eingegeben. Beispiel: Overlap = 2, Zykluszeit = 50: Parameter 8. wird auf 562 gesetzt. _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 14 0-15 _____________ evtl. Parameter für do0.2 (F2) 0-4000 _____________ Funktion der Datenschnittstelle 0-255 _____________ Funktion der Erweiterungskarte 0-255 _____________ Anzahl Zonen bei Master-Betrieb 0-16 _____________ Endtemperatur des Reglers 0-1600 _____________ °C Sonstige Anmerkungen: _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
- Seite 15 Wichtiger Hinweis beim Betrieb vom Schützen: Schütze erzeugen beim Schalten extreme Störsignale, die andere elektronische Geräte beeinflussen können. Die Schützspule sollte daher mit einem RC-Glied entstört werden. Die Vorschriften über die Abstrahlung von Störsignalen elektrischer Geräte verlangen diese Entstörung ebenfalls. _______________________________________________________________________________________________ bentrup Industriesteuerungen Serie TC800 V4.x Bedienungsanleitung...
