Installation des VERITHERM-Brennwertkessels
2.1
Sicherheitshinweise
• Bei allen Arbeiten sind geltende EG-Arbeitsschutz-
Richtlinien sowie Unfallverhütungsvorschriften (BGV)
einzuhalten. Zum Beispiel:
BGV A1 - Allgemeine Vorschriften,
BGV A3 - Elektr. Anlagen/Betriebsmittel.
• Arbeiten an elektrischen Geräten, Öl- und Abgas-
anschluß dürfen nur von besonders qualifizierten Fach-
kräften durchgeführt werden (s.a. BGV A3).
• Vor Arbeitsbeginn informieren:
- über die Sicherheitseinrichtungen am Kessel,
- über die Steuerung, siehe die separate Steuerungs-
Betriebsanleitung,
- über den Brenner, siehe die separate Brenner-
VERITHERM Heizungstechnik GmbH
Schmedenstedter Straße 9 + 9A • 31226 Peine
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015
1 - Ölbrenner
2 - Messstutzen
3 - Brennkammer
4 - Primär-
Wärmetauscher
Betriebsanleitung und
- Maßnahmen für eine Not-AUS-Schaltung.
• Bei der Entsorgung von flüssigen oder festen Abfall-
stoffen sind die Vorschriften aus dem KrW-/AbfG,
AltölV, TA-Abfall usw. einzuhalten.
2.2
Hinweise für den Installateur
• Der VERITHERM-Brennwertkessel ist bestim-
mungsgemäß nur für die Verwendung in Warmwas-
serheizungsanlagen gemäß DIN 4751 vorgesehen.

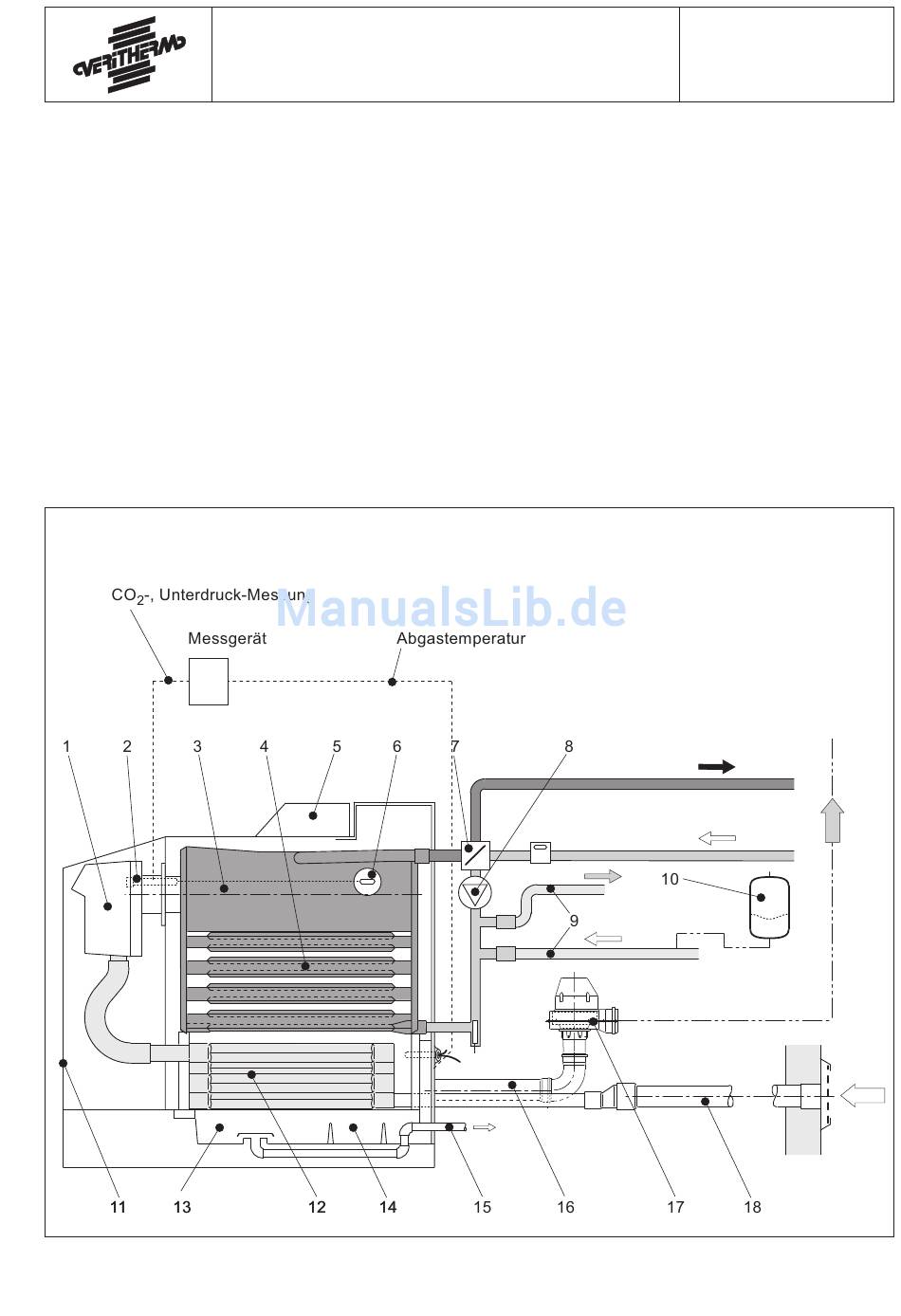

Bild 2-1: Schema der Heizungsanlage
5 - Steuerung
6 - Messlanze
7 - Mischventil
8 - Umwälzpumpe
9 - Speicher-Vor-/Rücklauf
Betriebsanleitung
Typ 10
2 - Installation
10 - Ausdehnungsgefäß
11 - Schallschutzhaube
12 - Sekundär-/Kunststoff-
Wärmetauscher
13 - Bodenwanne
14 - Neutralisationsanlage
15 - Kondensatablauf
16 - Abgasstutzen
17 - Abgasgebläse
18 - Zuluft
2-1
