1 - Bedienung
zen, später längeren Zeitintervallen kontrollieren, ggf.
Wasser nachfüllen. Der Manometerzeiger muß im grü-
nen Bereich stehen.
• Niemals Kesselwasser für Gebrauchszwecke entneh-
men.
1.3
Brenner
• Vollautomatischer Ölgebläsebrenner nach DIN 4787
bzw. DIN EN 267.
• Zu Einzelheiten siehe die Brenner-Betriebsanleitung!
• Die Brennereinstellung ist in regelmäßigen Abstän-
den durch einen Fachbetrieb zu überprüfen.
1.4
System-Unterdruck
• Zur einwandfreien Funktion benötigt der Brennwert-
kessel im gesamten Verbrennungsgasweg Unterdruck,

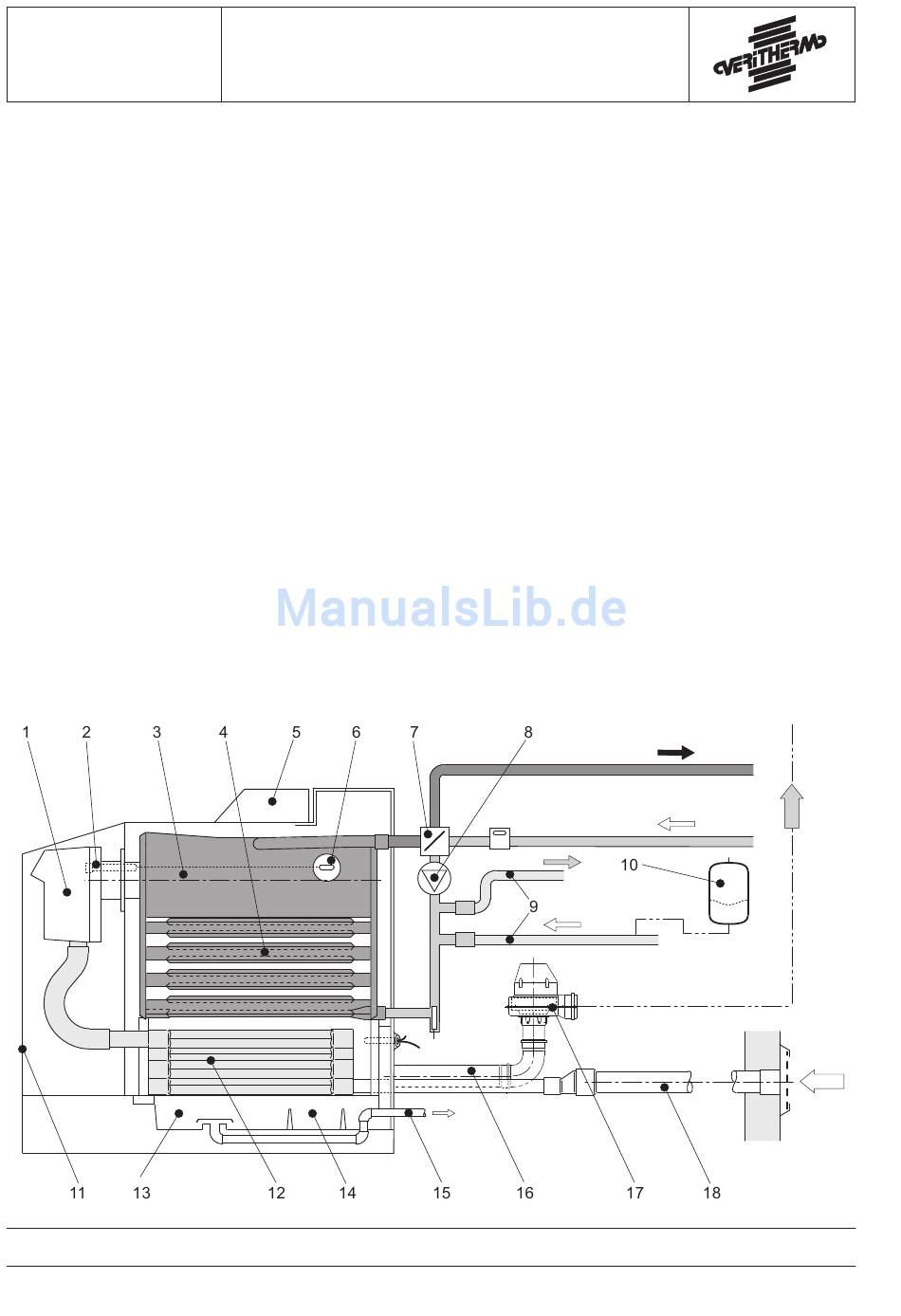

Bild 1-2: Schema der
Heizungsanlage.
Störungen am Brennwertkessel nur durch einen Heizanlagen-Fachbetrieb beheben lassen!
1-2
VERITHERM Heizungstechnik GmbH
Schmedenstedter Straße 9 + 9A • 31226 Peine
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015
1 - Ölbrenner
2 - Messstutzen
3 - Brennkammer
4 - Primär-
Wärmetauscher
5 - Steuerung
6 - Messlanze
erzeugt durch das Abgasgebläse am Ende des Ab-
gasweges!
Einstellwert 0,25 ± 0,125 mbar,
25 ± 12,5 Pa
Grenzwerte 0,125 ... 0,375 mbar
• Der eingestellte Unterdruck wird auf dem Steuerungs-
display angezeigt, siehe die Steuerungs-Betriebsan-
leitung!
1.5
Kondensat-Neutralisationsanlage
• Bei Erst-Inbetriebnahme und nach längerem Stillstand
sind mit einer Gießkanne etwa 10 ltr. Leitungswasser
über die Inspektionsöffnung in der Abgasleitung oder
durch abziehen des Abgasgebläses in die Bodenwanne
gießen.
7 - Mischventil
8 - Umwälzpumpe
9 - Speicher-Vor-/Rücklauf
10 - Ausdehnungsgefäß
11 - Schallschutzhaube
12 - Sekundär-/Kunststoff-
Wärmetauscher
13 - Bodenwanne
14 - Neutralisationsanlage
15 - Kondensatablauf
16 - Abgasstutzen
17 - Abgasgebläse
18 - Zuluft
