2 - Installation
• Vor Inbetriebnahme einer Feuerstätte ist die sichere
Benutzbarkeit der Abgasanlage durch den Bezirks-
schornsteinfegermeister zu bestätigen.
2.4.1 Absauggebläse
Das Absauggebläse ist mit Hilfe eines 45°- und eines
90°-Bogens (Bild 2-10) am Abgasstutzen (Bodenwanne)
angeordnet.
Als Gebläseantrieb dient ein stufenlos drehzahlgeregelter
Einphasen-Wechselstrommotor (AC 230 V, 50 Hz),
Schutzart IP 44, Isolationsklasse B, mit Temperatur-
wächter als Wicklungsschutz.
Sicherheitszulassung nach DIN EN 60 335-1.
Im Gebläsegehäuse ist ein Temperatur-Messfühler an-
gebracht. Durch Messung der Abgastemperatur wird
der Kesselwirkungsgrad bestimmt.
• Gebläse sicher auf den 45°- und 90°-Bogen bzw. am
Abgasstutzen befestigen.
• Motor-Netzkabel zum Steuergerät führen.
Gebläsemotor von einer Elektro-Fachkraft am Steu-
ergerät anschließen lassen.
• Abgastemperatur-Messfühler in die Hülse am Gebläse-
gehäuse einsetzen und Messkabel anschließen wie
oben beschrieben.
2.4.2 Verbrennungszuluft
Die Verbrennungsluft wird dem Oelbrenner stets aus
der freien Atmosphäre zugeführt.
• Rohre und Formstücke aus Polypropylen (HT-PP)
mit Steckmuffen nach DIN 19560 verwenden.
• Zuluftrohr, mind. DN 80, erst unmittelbar am Kessel
auf den horizontalen Anschluss reduzieren (Bild 2-1)!
Die Verbrennungsluft wird über den konzentrischen
Ringspalt (mind. 1,0 cm) im Schacht/Schornstein von
oben angesaugt oder über eine eigene Leitung direkt aus
der freien Atmosphäre zugeführt.
• Durch Ansaugöffnungen darf keine staubbeladene
oder verunreinigte Luft angesaugt werden!
2.5
Kondensatableitung
Die wasserrechtlichen Vorschriften der Länder und die
Satzungen örtlicher Entsorgungsunternehmen sind bei
der Einleitung von Brennwertkesselkondensat in einen
Abwasser- oder Schmutzwasserkanal einzuhalten!
• Genehmigung gemäß ATV-Merkblatt M 251 einho-
len, ggf. mit Vorlage des bei VERITHERM erhältli-
chen Gutachtens!
• Schlauchleitung auf der Schlauchtülle der Neutra-
lisationsanlage befestigen, Leitungslänge ausreichend
2-4
VERITHERM Heizungstechnik GmbH
Schmedenstedter Straße 9 + 9A • 31226 Peine
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015
zum Herausziehen der Schublade. Als stetig fallende
Rohrleitung weiter führen.
• Den Anschluß an die Schmutzwasserleitung in offe-
ner Bauweise mit Abflußtrichter ausführen.
Trichter-Ausfluß mind. d = 2 x Durchmesser der Kon-
densatleitung!
• An der Einleitungsstelle ist ein Geruchsverschluß
vorzusehen!
2.6
Brenner
Der VERITHERM-Heizkessel ist mit einem Gebläse-
brenner ausgerüstet. Die vorerwärmte Verbrennungs-

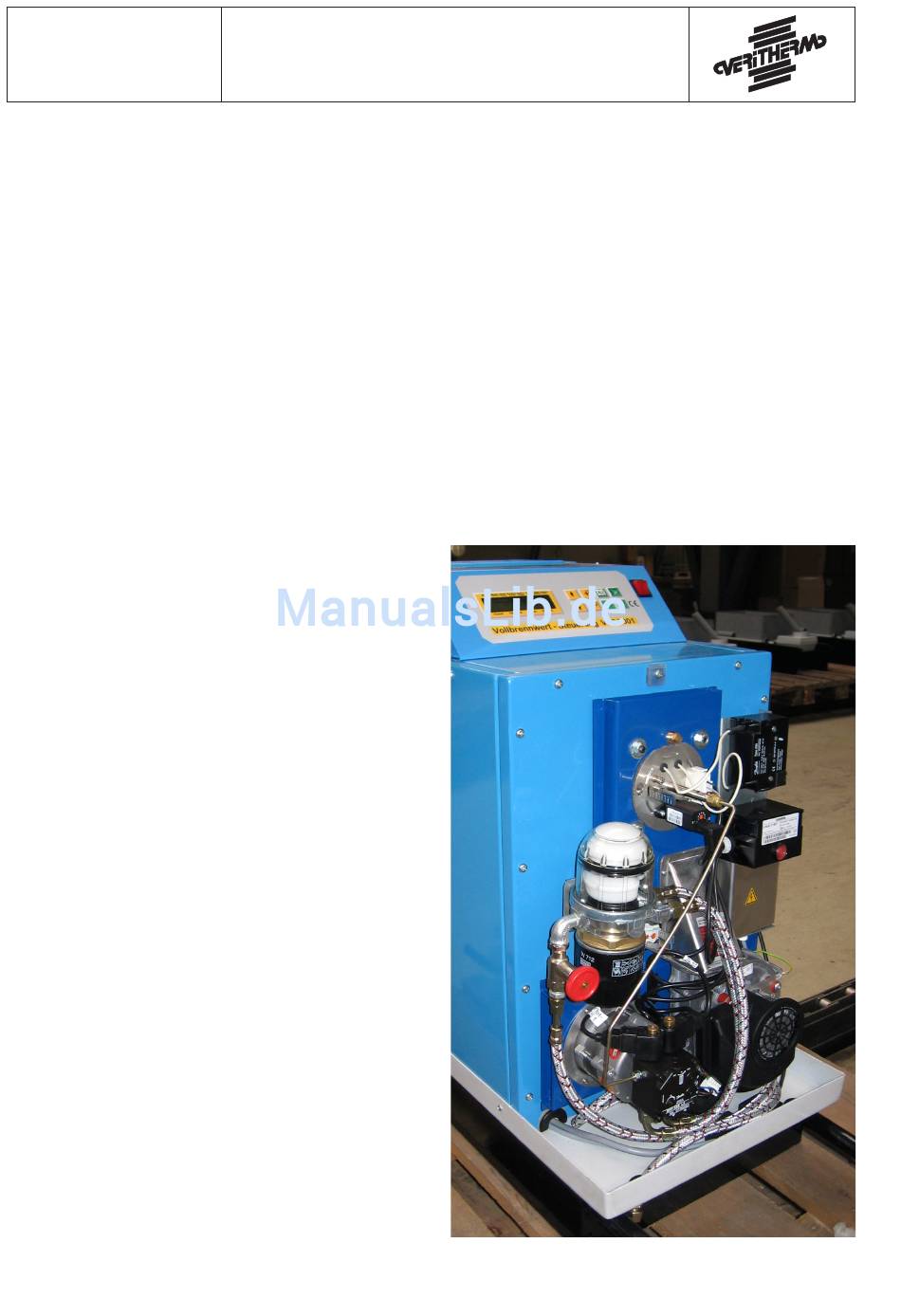

Bild 2-4: Brennwertkessel Typ 10 mit abgenommener
Schallschutzhaube. Ansicht auf den Ölbrenner.
