Betriebsanleitung
Typ 10
2 - Installation
Wasserseitige Anschlüsse
• Heizkreis-Vorlauf am senkrechten Mischventil-Stut-
zen (Kessel-Vorlauf) anschließen, siehe Bild 2-7.
• Heizkreis-Rücklauf am ebenfalls senkrechten Misch-
ventil-Stutzen (Kessel-Rücklauf) anschließen, siehe
Bild 2-7.
• In unmittelbarer Kesselnähe Absperrventile im Heiz-
kreis-Vorlauf und Rücklauf vorsehen.
• Im Heizkreis-Vorlauf ist ein Rückschlagventil zu mon-
tieren.
• Falls eine zusätzliche Heizkreispumpe installiert wer-
den soll (in der Regel nicht erforderlich) ist diese im
Heizkreis-Rücklauf zu montieren.
Anschluß an die Kesselsteuerung, wie in der Steue-
rungs-Betriebsanleitung beschrieben.
• Das Ausdehnungsgefäß ist stets am Kesselkreislauf
anzuschließen.
• Bei mehreren Heizkreisen wird eine hydraulische
Weiche empfohlen!
Die einzelnen Heizkreise sind jeweils mit eigener Heiz-
kreispumpe auszurüsten, als Zugang ist ggf. ein
3-Wege-Mischventil zu installieren.
• Bei Installation einer Fußbodenheizung mit nicht
diffusionsdichten Rohrleitungen ist eine System-
trennung zum Heizkreis erforderlich!
Brauchwasser-Anschluss
• Die Brauchwasser-Ladepumpe mit Rückschlagven-
til in den Brauchwasser-Rücklauf montieren.
Fließrichtung beachten!
2-6
VERITHERM Heizungstechnik GmbH
Schmedenstedter Straße 9 + 9A • 31226 Peine
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015
Die Leistung der Brauchwasser-Ladepumpe muß
stets geringer sein als die Leistung der werkseitig in-
stallierten Kessel-Umwälzpumpe.
• Druck- und Temperaturmessgeräte installieren und
den zulässigen Betriebs-Überdruck und die max. zu-
lässige Vorlauftemperatur markieren.
Kessel-Füllanschluss
Für den Anschluss an Trinkwasserleitungen sind die
Bestimmungen der DIN 1988 Teil 4 einzuhalten.
2.8

Elektrischer Anschluss

• Netzanschluß: AC 230 V, 50 Hz, L1/N/PE
• Elektrische Anschlüsse durch eine Elektro-Fachkraft
nach DIN EN 60 204, BGV A3 und den VDE-Be-
stimmungen ausführen.
2.8.1 Steuerungsanschlüsse
Die Steuerung ist werkseitig mit Kessel-Ausrüstung und
Brenner verkabelt.
• Heizkreisfühler (HKF) am Rücklauf, niemals am Vor-
lauf befestigen und an der Steuerung anschließen, wie
in der Steuerungs-Betriebsanleitung beschrieben.!

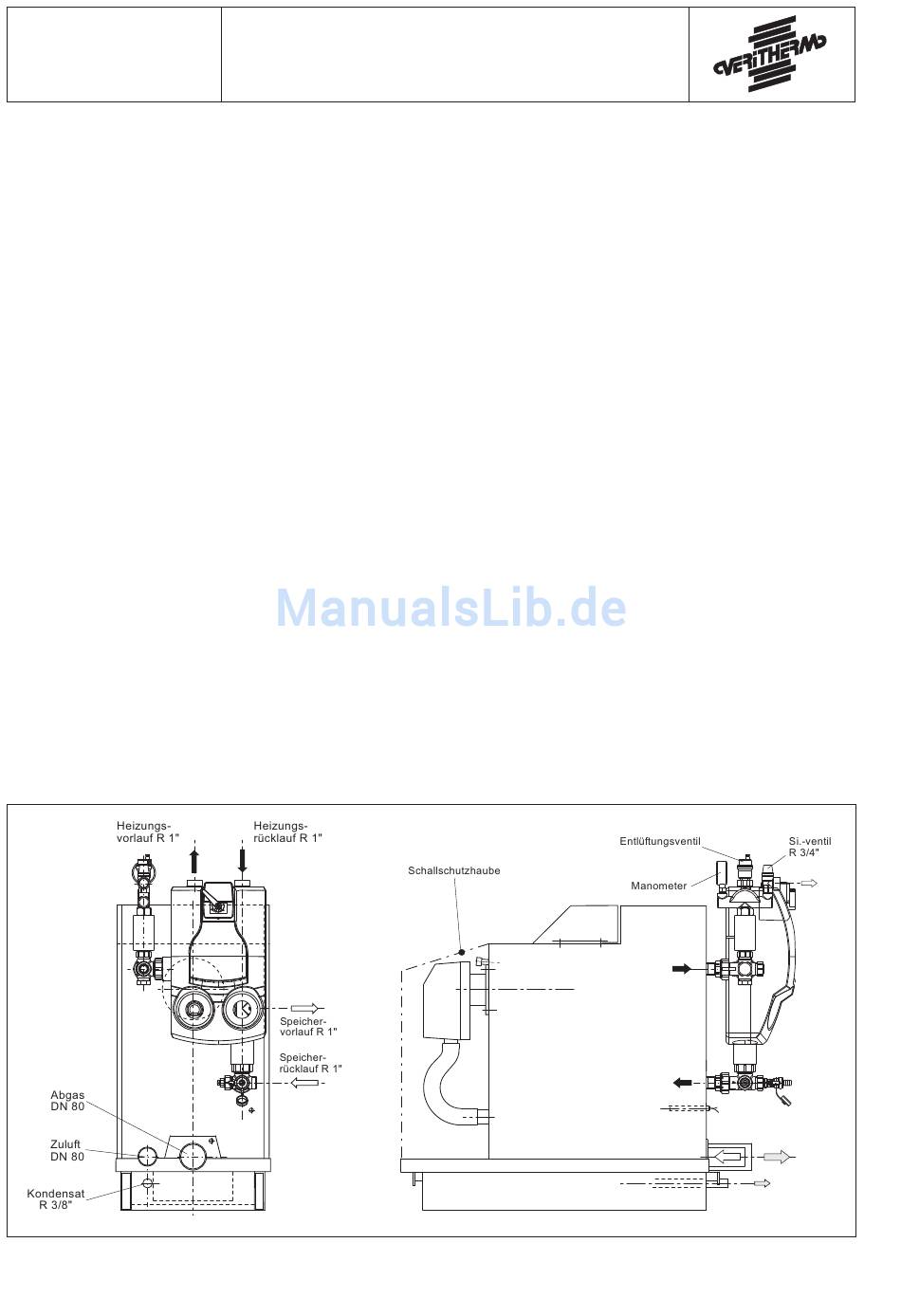

Bild 2-7: Kesselverrohrung einschl. Isolierung, mit
Mischventil und Umwälzpumpe, Kesselsicherheitsgruppe
mit Entlüftungsventil, Sicherheitsventil und Manometer
sowie Strömungswächter.
