VERITHERM Heizungstechnik GmbH
Schmedenstedter Straße 9 + 9A • 31226 Peine
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015
sel eigensicher und wird durch STB (Abgastemperaturen)
und Druckmessgeräte (Unterdruck) permanent über-
wacht!
• Bei installations- oder betriebsbedingten Undichtig-
keiten im Abgassystem wird der Unterdruck nicht
gehalten,
- die Steuerung schaltet AUS,
- eine Störung "Unterdruck" wird angezeigt!
• Abgasrohr (mind. DN 80) über die gesamte Schorn-
steinlänge in den gereinigten Schornstein einziehen
(Pos. 1 in Bild 2-3).
• Der Ringspalt zwischen Kaminwandung und Abgas-
rohr muss mindestens 1,0 cm betragen!
• Am Eintritt des Abgasrohres in den Schornstein ist
eine Auflageschiene zu installieren (Pos. 5).
• Abgasrohr im Aufstellungsraum mit Gefälle zum Kes-
sel verlegen (Pos. 3).
• Im Aufstellungsraum ist im Abgasrohr eine Revisions-
öffnung vorzusehen (Pos. 4).
Eine zweite Revisionsöffnung ist erforderlich, wenn
die Abgasrohr-/Schornsteinhöhe 15 m überschreitet.
• Abgasrohr mit Abstandshaltern im Schornstein zen-
trieren, Abstandshalter ca. alle 2,5 m vorsehen.

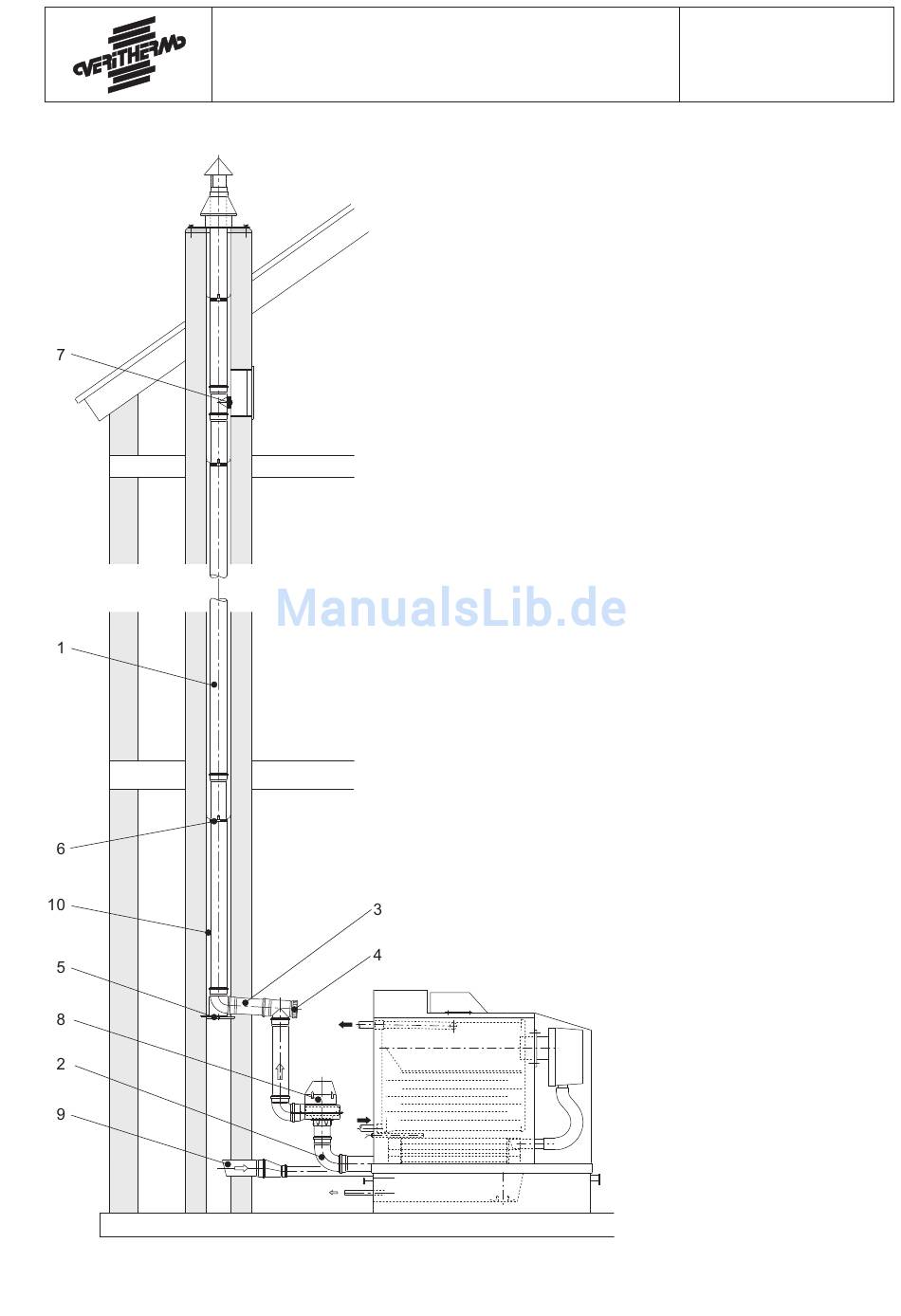

Bild 2-3: VERITHERM-Brennwertkessel mit her-
kömmlichem Abgassystem. Das Abgasgebläse ist am
Abgasstutzen installiert.
1 Bauaufsichtlich zugelassenes
2 Abgaskrümmer
3 Abgasleitung, mit Gefälle zum
4 Revisionsöffnung in Kessel-
5 Auflageschiene
6 Abstandshalter, etwa alle
7 Zweite Inspektionsöffnung,
8 Abgasgebläse
9 Zuluftleitung mind. DN 80
10 Zuluft-Ringspalt von mind.
Betriebsanleitung
Typ 10
2 - Installation
oder zertifiziertes Abgas-
system, mind. DN 80
Kessel verlegt
nähe
2,5 m vorsehen
nur bei Schornsteinhöhen
über 15 m
1,0 cm
2-3
