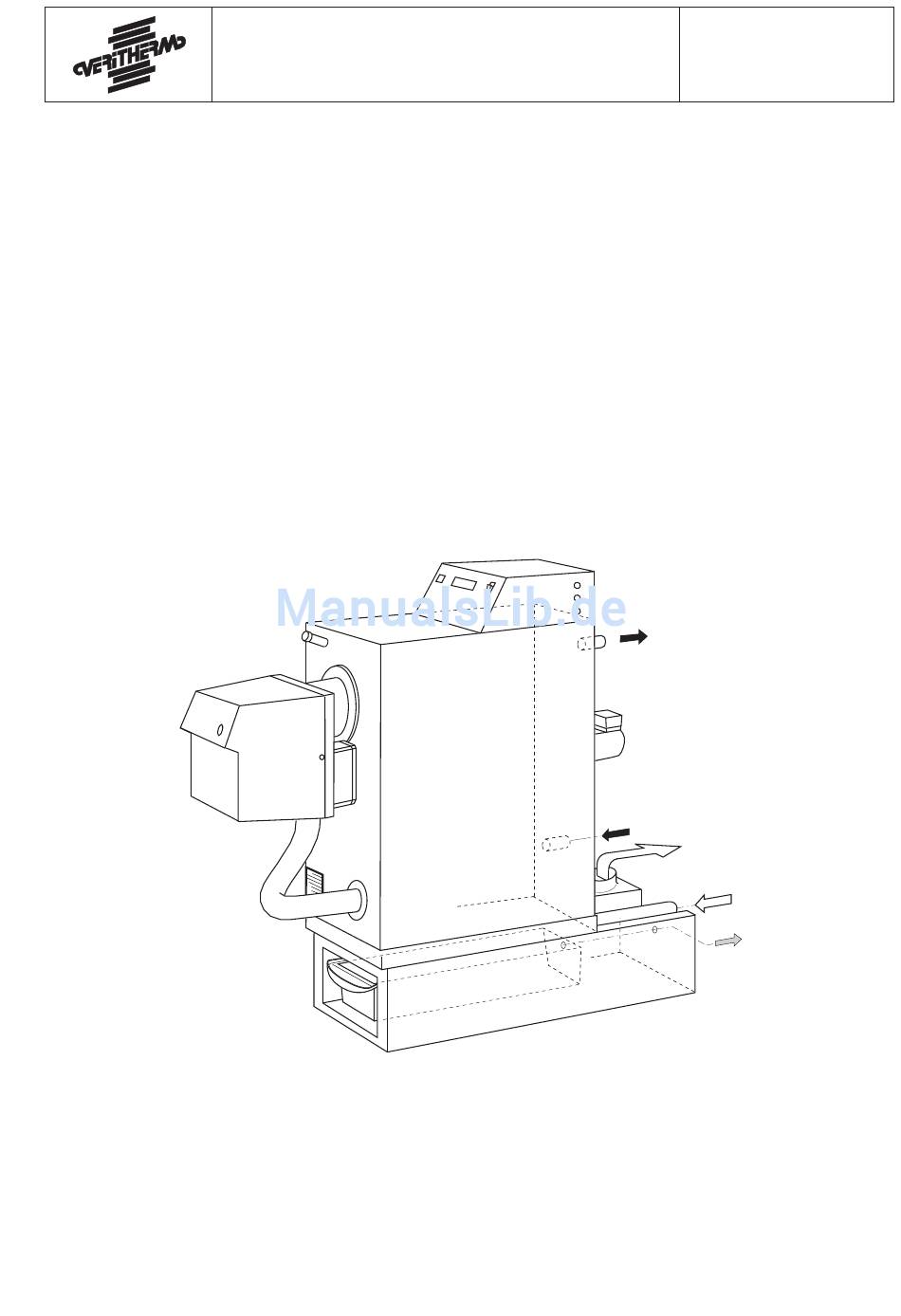

- Seite 1 VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 Informationen Bedienungs-, Installations- und Wartungsanleitung sowie Informationsschriften für den VERITHERM-Brennwertkessel Typ 40...
-
Seite 2: Inhaltsverzeichnis
Hinweise für den Installateur ...... 2-1 Aufstellungsraum ........2-2 EG-Konformitätserklärung 2.3.1 Aufstellungsfläche, Wandabstand ....2-2 EG-Konformitätserklärung für VERITHERM- Abgasanlage ..........2-2 Brennwertkessel Typ 40 mit Ölfeuerung 2.4.1 Absauggebläse ..........2-3 EG-Konformitätserklärung für VERITHERM- 2.4.2 Verbrennungsluft (Zuluft) ......2-4 Brennwertkessel Typ 40 mit Gasfeuerung Kondensatableitung ........ - Seite 3 Absauggebläse ..........6-1 Abgas- und Zuluftrohr ......... 6-1 Elektrische Daten ........6-1 Maßblatt ............6-2 Ausrüstung des VERITHERM-Brenn- wertkessels Typ 40 Sicherheitseinrichtungen ..... Seite 7-1 Wasserseitige Ausrüstung ......7-2 Ersatzteillisten zum VERITHERM- Brennwertkessel Typ 40 Ersatzteile für den Kessel ....Seite 8-3 Ersatzteile für das Absauggebläse ....
- Seite 4 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 Informationen...
-
Seite 5: Veritherm-Brennwertkessel Typ
Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 1 - Bedienung Bedienungsanleitung für den VERITHERM-Brennwertkessels Sicherheit Heizkessel-Aufstellungsraum • Arbeiten an elektrischen Geräten, Gas-, Öl- und •... -
Seite 6: Heizkessel-Wasserfüllung
Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 1 - Bedienung • Die Brennereinstellung ist in regelmäßigen Abstän- 1.2.2 Heizkessel-Wasserfüllung den durch einen Fachbetrieb zu überprüfen. -
Seite 7: Kondensat-Neutralisationsanlage
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 1 - Bedienung 1.6.1 Die Steuerung Kondensat-Neutralisationsanlage Der VERITHERM-Heizkessel besitzt eine vollautoma- • Bei Erst-Inbetriebnahme und nach längerem Stillstand tische, elektronische Steuerung. sind mit einer Gießkanne etwa 10 ltr. Leitungswasser •... -
Seite 8: Außerbetriebnahme/Ausschalten
Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 1 - Bedienung - der Brenner geht in Betrieb, sobald der notwendige •... -
Seite 9: Sicherheitshinweise
Hinweise für den Installateur BGV A1 - Allgemeine Vorschriften, BGV A3 - Elektr. Anlagen/Betriebsmittel. • Der VERITHERM-Brennwertkessel ist bestim- • Arbeiten an elektrischen Geräten, Gas-, Öl- und mungsgemäß nur für die Verwendung in Warmwas- Abgasanschluß dürfen nur von qualifizierten Fach- serheizungsanlagen gemäß... -
Seite 10: Aufstellungsraum
Anlage stromlos geschaltet Die Erst-Inbetriebnahme der Heizungsanlage hat durch werden kann. den Installateur zu erfolgen. Der VERITHERM-Brennwertkessels ist über die Ab- Während der Erst-Inbetriebnahme ist die Überein- gasanlage und das Zuluftsystem direkt mit der freien stimmung der sicherheitstechnischen Ausrüstung mit Atmosphäre verbunden. -
Seite 11: Absauggebläse
VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 2 - Installation - eine Störung "Unterdruck" wird angezeigt! Die genannten Vorteile gehen zum Schaden des Be- treibers verloren, wenn das Absauggebläse unmittelbar... -
Seite 12: Kondensatableitung
Satzungen örtlicher Entsorgungsunternehmen sind bei der Einleitung von Brennwertkesselkondensat in einen Abwasser- oder Schmutzwasserkanal einzuhalten! • Genehmigung gemäß ATV-Merkblatt M 251 einho- len, ggf. mit Vorlage des bei VERITHERM erhältli- chen Gutachtens! • Schlauchleitung auf der Schlauchtülle der Neutra- lisationsanlage befestigen: dieLeitungslänge ausrei- chend bemessen zum Herausziehen der Schublade. -
Seite 13: Brenner
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 2 - Installation Bild 2-5: Kesselverrohrung (ohne Isolierung, siehe Bild Brenner 2-4) mit Mischventil und Umwälzpumpe, Kessel- Der VERITHERM-Heizkessel ist mit einem Gebläse- sicherheitsgruppe sowie Strömungswächter (Wasser- brenner ausgerüstet. Die vorerwärmte Verbrennungs- mangelsicherung). luft wird aus dem Sekundärwärmetauscher zugeführt, Frischluft strömt direkt aus der freien Atmosphäre nach. -
Seite 14: Elektrischer Anschluss
Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 2 - Installation rungs-Betriebsanleitung beschrieben. • Vor Erst-Inbetriebnahme und nach längerem Still- •... -
Seite 15: Probebetrieb
Messlanze nur in der Brennkammer durch- führen. Die Hinweise in der Brenner-Betriebsan- leitung sind zu befolgen. 2.11 Sicherheitsablauf Betriebsstörungen des VERITHERM-Heizkessels wie - Unterdruckabweichungen, - unzulässige Wasser- und Abgas-Temperaturen, - Wassermangel, - Brennerstörungen oder Störung der Brennstoffzu- fuhr, - elektrische Störungen (Stromausfall u.ä.),... - Seite 16 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 2 - Installation...
-
Seite 17: Wartung Des Veritherm-Brennwertkessels
• Beschädigte, geknickte oder angeschmorte Elektro- einzuhalten. Zum Beispiel: BGV A1 - Allgemeine Vorschriften, BGV A3 - Elektr. Anlagen/Betriebsmittel. • Nur am Heizkessel arbeiten, wenn dieser drucklos und abgekühlt ist! Bild 3-1: Schnittbild des VERITHERM-Brennwert- kessels Vorderwand- sep. Messgerät Revisions- Brennkammer Primär-/Stahl-... -
Seite 18: Austauschbarkeit Von Ersatzteilen
Spezifikation von Ersatzteile in allen technischen Details dem Original entsprechen. Sämtliche Ersatz- teile müssen nach den einschlägigen Bestimmungen geprüft sein! • Nur von VERITHERM gelieferte Original-Ersatztei- le verwenden! • Bei Sicherungsdefekten nur Originalsicherungen mit der vorgeschriebenen Stromstärke verwenden. Bild 3-3: Messstutzen, u.a. für CO -, Unterdruck-, -Messungen usw., mit separatem Messgerät und... -
Seite 19: Brennereinstellung
VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 70/100 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 3 - Wartung schen Steuergerät und Kessel-Rückwand vorsichtig abklemmen, ohne den Schlauch zu beschädigen: - auf dem Steuerungsdisplay erscheint die Druck- anzeige "0 Pa", anschließend die Fehlermeldung... - Seite 20 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 70/100 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 3 - Wartung Bild 3-6: Brenner mit Glührohr vorsichtig aus der Bild 3-8: Vorderwandabdeckung aus der Bodenwanne Brennkammer herausziehen.
-
Seite 21: Reinigung Des Sekundär- Oder Kunststoff- Wärmetauschers
VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 70/100 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 3 - Wartung Brenner demontieren: • Schlauchschelle lösen und Zuluftschlauch vom Stut- zen abziehen (Bild 3-4). -
Seite 22: Prüfung Des Sekundär- Oder Kunststoff- Wärmetauschers
Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 70/100 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 3 - Wartung gung erforderlich ist. Stützrahmen-Vorderwand demontieren: • Senkrechte Schrauben verbinden die Stützrahmen- Vorderwand mit Bodenwanne und Grundrahmen. -
Seite 23: Beendigung Von Wartungsarbeiten, Montage Der Einzelteile
VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 70/100 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 3 - Wartung 3.3.7 Beendigung von Wartungsarbeiten, Montage der Einzelteile Nach Reinigung und Inspektion ist der Kessel in umge- kehrter Reihenfolge zu montieren, wie oben für die... -
Seite 24: Funktionsprüfungen
Abgasleitung oder nach anheben des Ab- Bodenwanne sitzt und eine Revisionsöffnung ver- gasgebläses direkt in die Bodenwanne gießen. schlossen ist. Bei zusätzlich benötigten Informationen wenden Sie sich bitte direkt an VERITHERM! 3.5.2 Funktionsprüfungen Der Brennwertkessel ist selbstsichernd und arbeitet vollautomatisch. Bei unzulässigen Abweichungen von Entsorgung wasser- und abgasseitigen Betriebsdaten folgt eine so- •... - Seite 25 VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 70/100 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 3 - Wartung Feste Schmutz- oder Abfallstoffe sind vorschriftsmäßig (KrW-/AbfG) in Eigenverant-wortung des Installateurs/...
- Seite 26 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 70/100 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 3 - Wartung 3-10...
-
Seite 27: Richtlinien/Normen Für Die Erstellung Von Heizungsanlagen
VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 5 - Richtlinien, Normen Richtlinien/Normen für die Erstellung von Heizungsanlagen Die aufgeführten Richtlinien, Vorschriften, Normen, Bescheinigung (DIN 4751-1, Anhang B) zu bestäti-... -
Seite 28: Bg-Vorschriften, Technische Regeln
• ATV-M251, Merkblatt: Einleiten von Kondensaten aus gas- und ölbetriebenen Feuerungsanlagen in öffentliche Abwasseranlagen und Kleinkläranlagen. • Z-43.1-036 bis …-038, Zulassungsbescheide des IfBt (jetzt DIfBt), Berlin, mit Technischen Regeln für VERITHERM-Brennwertkessel und Abgas- anlage. • DVGW-Regelwerke: - G 260/I, Technische Regeln für die Gas- beschaffenheit. -
Seite 29: Technische Daten
Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 6 - Technische Daten VERITHERM-Brennwertkessel Typ 40, Technische Daten Konformität des Brennwertkessels Abmessungen Länge 1.330 incl. - Seite 30 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 6 - Technische Daten...
-
Seite 31: Sicherheitseinrichtungen
VERITHERM-Brennwertkessel Typ 40, Ausrüstung • Temperaturfühler (HKF), Pos.-Nr. 121.5, Sicherheitseinrichtungen elektronischer HKF als Anlegefühler am Heizkreis- Der VERITHERM-Heizkessel ist gemäß DIN 4751 Rücklauf. Temperaturregelung über eine Impulsan- Teil 2, Technischen Regeln und EG-Baumusterprüfung, steuerung des Vierwegemischers mit folgenden Sicherheitseinrichtungen ausgerüstet: AUF ·... -
Seite 32: Wasserseitige Ausrüstung
AC 230 V, 50 Hz, 1,5 VA • Umwälzpumpe, Pos.-Nr. 130.3, Heizkessel-Umwälzpumpe, dreistufig regelbar, die Pumpendrehzahl ist werkseitig auf die Kessel- Nennleistung eingestellt. Fabrikat: Grundfos, Typ: UPS 25-40 Anschlüsse: G 1“ Förderstrom Q, bis 3 m Förderhöhe H, bis 3,3 m Antriebsleistung:... -
Seite 33: Ersatzteillisten Zum Veritherm-Brennwertkessel Typ
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten Ersatzteillisten zum VERITHERM-Brennwertkessel Typ 40 In den folgenden Einzelteilzeichnungen und Ersatzteil- listen finden Sie sämtliche Teile des VERITHERM- Brennwertkessels. Bitte geben Sie bei Rückfragen und Ersatzteil- bestellungen stets an: •... - Seite 34 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten Pos.-Nrn. der Sicherheitseinrichtungen und Rohrleitungselemente siehe Seite 8-6 und 8-7.
-
Seite 35: Ersatzteile Für Den Veritherm-Brennwertkessel Typ
Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten Ersatzteile für den VERITHERM-Brennwertkessel Typ 40 Pos.-Nr. Stck. Benennung DIN-Nr., Werkst. - Seite 36 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten 90.10 90.1 90.13 Abgasstutzen (Bodenwanne) 90.1 90.10 90.9...
- Seite 37 VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten Absauggebläse Pos.-Nr. Stck. Benennung DIN-Nr., Werkst. Bemerkung Abmessung 90 .1...
- Seite 38 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten Vorlauf R 1" Rücklauf R 1" 120.1 130.1 130.2...
-
Seite 39: Sicherheitseinrichtungen Und Wasserseitige Ausrüstung
VERITHERM Heizungstechnik GmbH Betriebsanleitung Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten Sicherheitseinrichtungen und wasserseitige Ausrüstung Pos.-Nr. Stck. Benennung DIN-Nr., Werkst. - Seite 40 Betriebsanleitung VERITHERM Heizungstechnik GmbH Schmedenstedter Straße 9 + 9A • 31226 Peine Typ 40 Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015 8 - Ersatzteillisten...
-
Seite 41: Transport Des Veritherm-Brennwertkessels
Sicherheitshinweise • Bei allen Arbeiten sind die geltenden EG-Arbeits- Flurförderzeugen schutz-Richtlinien sowie die Unfallverhütungsvor- Der VERITHERM-Brennwertkessel wird komplett schriften (BGV ...) einzuhalten. Zum Beispiel: montiert zum Versand gebracht. BGV A1 - Allgemeine Vorschriften. Im Grundrahmen sind ausziehbare Tragrohre zum An- •... -
Seite 42: Verpackung
• Fehlende Teile, siehe Lieferschein, sofort bei der an- nete Maßnahmen gegen äußere Beschädigungen, liefernden Spedition reklamieren und z.B. durch versehentliches Anfahren mit Flur- • VERITHERM benachrichtigen, Anschrift und Ruf- förderzeugen und gegen herabfallende Gegenstände, Nr. siehe oben! schützen! Behandlung von Transportschäden •...
