Typ 10
2 - Installation
• Der VERITHERM-Brennwertkessel wird anschluss-
fertig geliefert.
Eine Kesselmontage auf der Baustelle entfällt!
• Anzeigepflicht:
Der Installateur hat den Kessel/die Feuerungsstätte
bei dem zuständigen Bezirksschornsteinfeger anzu-
zeigen.
Der Installateur hat zu bestätigen, dass die Heizungs-
anlage nach den einschlägigen gesetzlichen Bestim-
mungen aufgestellt und ausgerüstet ist.
• Übergabe an den Betreiber:
Die Erst-Inbetriebnahme der Heizungsanlage hat durch
den Installateur zu erfolgen.
Während der Erst-Inbetriebnahme ist die Überein-
stimmung der sicherheitstechnischen Ausrüstung mit
DIN 4751-1, deren richtige Einstellung und ordnungs-
gemäße Funktion zu prüfen und auf dem Formblatt
(DIN 4751, Anhang B) nachzuweisen.
• Einweisung des Betreibers:
Der Betreiber ist durch den Installateur mit der Hei-
zungsanlage und ihrer Bedienung sowie mit der
sicherheitstechnischen Ausrüstung und ihren Funk-
tionen vertraut zu machen!
• Die Bedienungs-/Inbetriebnahmeanleitung ist im Auf-
stellungsraum sichtbar anzubringen!
• Der Betreiber ist zu verpflichten, Störungen an der
Heizungsanlage nur durch Fachkräfte beheben zu
lassen.

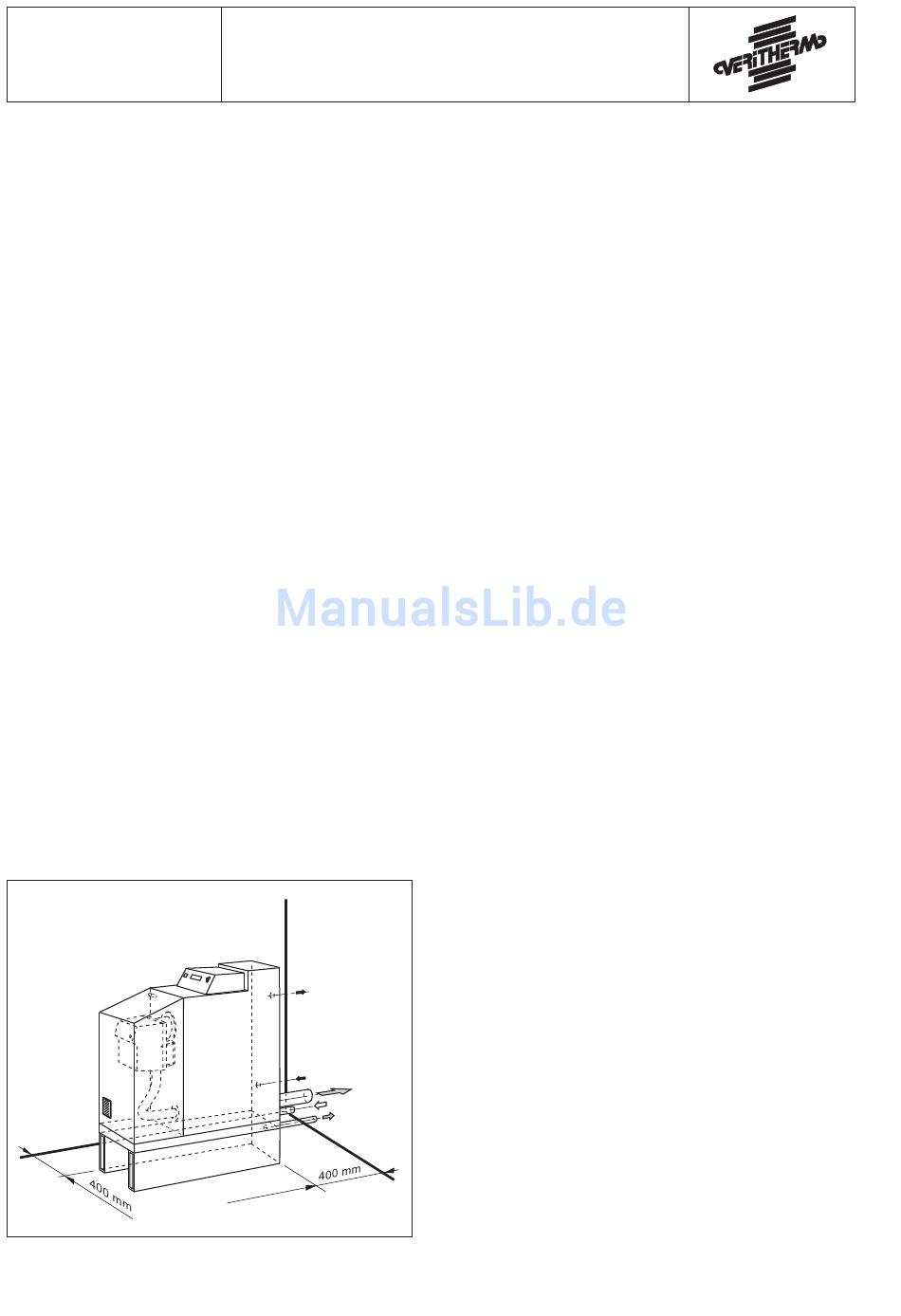

Bild 2-2: Aufstellung des Brennwertkessels und Min-
destabstände zu den Wänden des Aufstellungsraumes.
2-2
VERITHERM Heizungstechnik GmbH
Schmedenstedter Straße 9 + 9A • 31226 Peine
Tel. 0 51 71 / 81 510 • Fax 0 51 71 / 81 015
• Der Betreiber ist auf die Gefahren von unsachgemä-
ßen und unzulässigen Maßnahmen an Heizungsanla-
gen ausdrücklich hinzuweisen!
2.3
Aufstellungsraum
Für den Aufstellungsraum gelten die Bestimmungen der
örtlichen feuerpolizeilichen Bestimmungen, Feuerungs-
verordnung (FeuV), LBO usw..
• Außerhalb des Kessel-Aufstellungsraumes ist ein
Schalter
"NOTSCHALTER – FEUERUNG"
anzubringen, mit dem die Anlage stromlos geschaltet
werden kann.
Der VERITHERM-Brennwertkessels ist über die Ab-
gasanlage und das Zuluftsystem direkt mit der freien
Atmosphäre verbunden.
• Für die vorgeschriebenen Messungen (CO
druck, CO, NO
, Ruß) befindet sich ein Messstutzen
X
an der Kessel-Vorderseite, siehe Bilder 2-8/9.
2.3.1 Aufstellungsfläche, Wandabstände
Der Kessel ist auf ebenen Estrich oder Betonfußboden
aufzustellen.
• Für Inspektionen und Wartungsarbeiten sind vor, seit-
lich und hinter dem Kessel ausreichende Wandab-
stände vorzusehen.
Richtwert: Wandabstand mind. 400 mm.
• Heizkessel mit der Wasserwaage waagerecht und
senkrecht ausrichten.
Eventuelle Bodenunebenheiten durch Blechstreifen
unter dem Grundrahmen ausgleichen.
2.4
Abgasanlage
Die Abgasanlage führt schadstoffarme Verbrennungs-
gase mit einer Temperatur unter +60 °C ins Freie. Die
Abgastemperatur wird am Kessel-Abgasstutzen (Boden-
wanne) durch STB kontrolliert.
• Als Abgasanlage kann jedes zertifizierte oder bauauf-
sichtlich zugelassene System durch einen Fachbetrieb
installiert werden.
• Ausführung und Montage der Abgasanlage sind mit
dem zuständigen Bezirksschornsteinfegermeister ab-
zustimmen.
Im Verbrennungsgasweg, innerhalb des Kessels, herrscht
während des Betriebes Unterdruck (0,25 ± 0,125 mbar).
Dieser Unterdruck wird von Sensoren erfaßt und selbst-
optimierend über die Absauggebläse-Drehzahl geregelt.
Bei Anordnung des Absauggebläses am Abgasstutzen
der Bodenwanne, ist der Verbrennungsgasweg im Kes-
, Unter-
