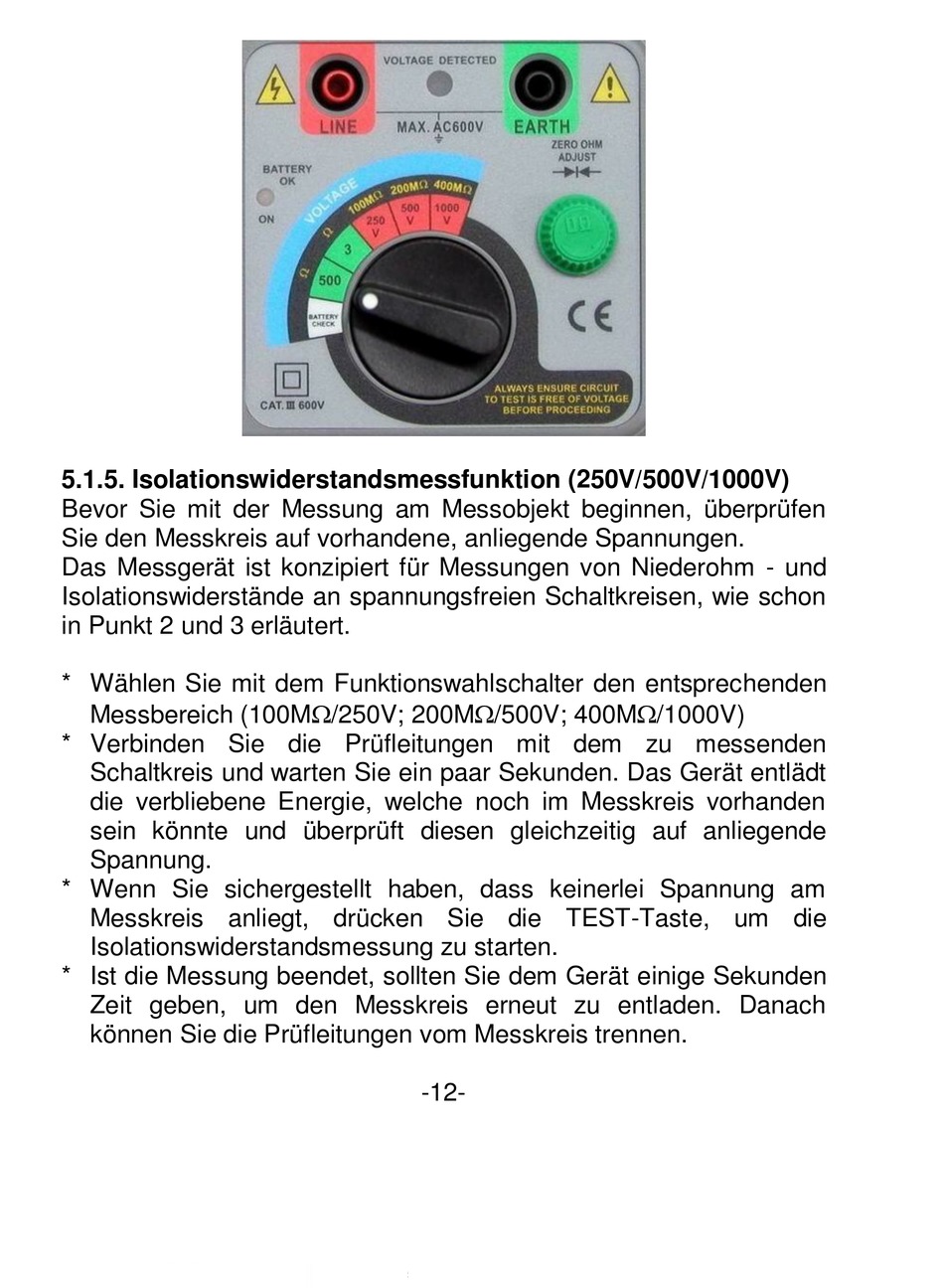

5.1.5. Isolationswiderstandsmessfunktion (250V/500V/1000V)
Bevor Sie mit der Messung am Messobjekt beginnen, überprüfen
Sie den Messkreis auf vorhandene, anliegende Spannungen.
Das Messgerät ist konzipiert für Messungen von Niederohm - und
Isolationswiderstände an spannungsfreien Schaltkreisen, wie schon
in Punkt 2 und 3 erläutert.
* Wählen Sie mit dem Funktionswahlschalter den entsprechenden
Messbereich (100M/250V; 200M/500V; 400M/1000V)
* Verbinden Sie die Prüfleitungen mit dem zu messenden
Schaltkreis und warten Sie ein paar Sekunden. Das Gerät entlädt
die verbliebene Energie, welche noch im Messkreis vorhanden
sein könnte und überprüft diesen gleichzeitig auf anliegende
Spannung.
* Wenn Sie sichergestellt haben, dass keinerlei Spannung am
Messkreis anliegt, drücken Sie die TEST-Taste, um die
Isolationswiderstandsmessung zu starten.
* Ist die Messung beendet, sollten Sie dem Gerät einige Sekunden
Zeit geben, um den Messkreis erneut zu entladen. Danach
können Sie die Prüfleitungen vom Messkreis trennen.
-12-
