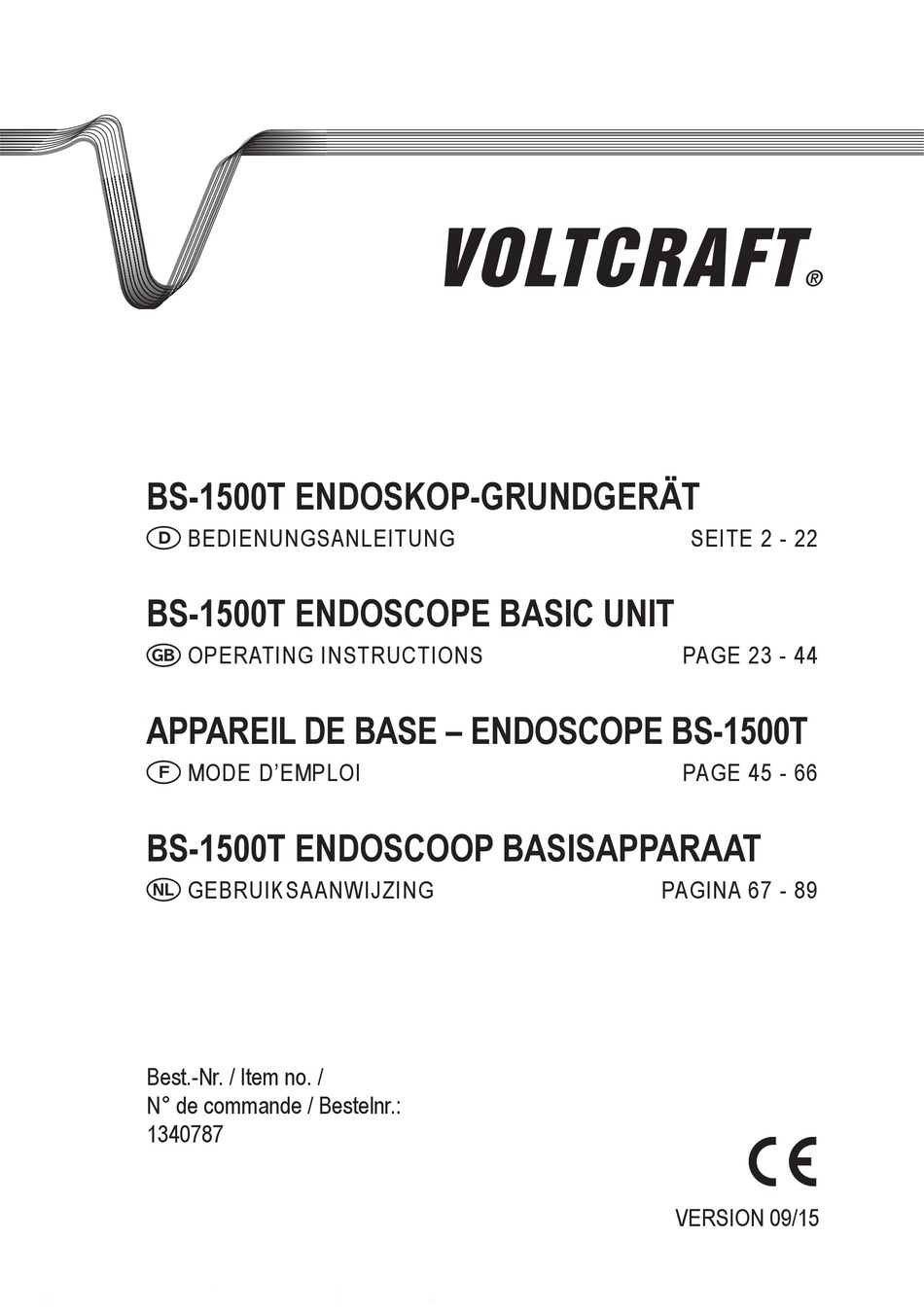

BS-1500T ENDOSKOP-GRUNDGERÄT
D
BEDIENUNGSANLEITUNG
BS-1500T ENDOSCOPE BASIC UNIT
G
OPERATING INSTRUCTIONS
APPAREIL DE BASE – ENDOSCOPE BS-1500T
F
MODE D'EMPLOI
BS-1500T ENDOSCOOP BASISAPPARAAT
O
GEBRUIKSAANWIJZING
Best.-Nr. / Item no. /
N° de commande / Bestelnr.:
1340787
SEITE 2 - 22
PAGE 23 - 44
PAGE 45 - 66
PAGINA 67 - 89
vERSION 09/15

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT BS-1500T

Inhaltszusammenfassung für VOLTCRAFT BS-1500T

  • Seite 1 BS-1500T ENDOSKOP-GRUNDGERÄT BEDIENUNGSANLEITUNG SEITE 2 - 22 BS-1500T ENDOSCOPE BASIC UNIT OPERATING INSTRUCTIONS PAGE 23 - 44 APPAREIL DE BASE – ENDOSCOPE BS-1500T MODE D’EMPLOI PAGE 45 - 66 BS-1500T ENDOSCOOP BASISAPPARAAT GEBRUIKSAANWIJZING PAGINA 67 - 89 Best.-Nr. / Item no. / N°...

  • Seite 2: Inhaltsverzeichnis

    INhALTSVERzEIChNIS Seite Einführung ................................4 Symbol-Erklärung, Aufschriften ..........................5 Bestimmungsgemäße verwendung ........................5 Lieferumfang ................................. 6 Sicherheitshinweise .............................. 6 a) Allgemein ................................ 6 b) Akku ................................7 Bedienelemente ..............................8 Display-Anzeige ..............................10 Inbetriebnahme ..............................11 a) Einlegen des Akkus ............................11 b) Aufladen des Akkus ............................11 c) Einlegen der SDHC-Speicherkarte .......................
  • Seite 3 Seite 11. Anschluss an einem PC ............................19 12. Benutzung des video-Ausgangs ........................19 13. Zurücksetzen auf die Werkseinstellung ......................20 14. Behebung von Störungen ........................... 20 15. Wartung und Pflege ............................21 16. Entsorgung ................................. 21 a) Allgemein ..............................21 b) Akku ................................

  • Seite 4: Einführung

    -Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das ® Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer voltcraft -Produkte bieten wir Ihnen mit ® einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

  • Seite 5: Symbol-Erklärung, Aufschriften

    2. SymBOL-ERKLÄRUNG, AUfSChRIfTEN Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanlei- tung hin, die unbedingt zu beachten sind. Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

  • Seite 6: Lieferumfang

    4. LIEfERUmfANG • Endoskop-Grundgerät BS-1500T • LiPo-Akku • Steckernetzteil • Gummi-Schutzhülle • Mini-USB2.0-Kabel • Av-Kabel (2x Cinch auf 3,5“ Klinke) • 4 GB SDHC-Speicherkarte • Reinigungsset • Koffer • Bedienungsanleitung 5. SIChERhEITShINwEISE Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! für folgeschäden übernehmen wir keine haftung!

  • Seite 7: B) Akku

    • Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensge- fahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der das Steckernetzteil angeschlossen ist (z.B. zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend den zugehörigen FI-Schutzschalter abschalten).

  • Seite 8: Bedienelemente

    • Achten Sie beim Einlegen des Akkus auf die richtige Polung (Plus/+ und Minus/- beachten). Bei fal- scher Polung wird nicht nur das Produkt, sondern auch der Akku beschädigt. Es besteht zudem Brand- und Explosionsgefahr. • Der Akku darf nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosions- gefahr! •...
  • Seite 9 Kamera-Anschluss; 8-polig Display Lautsprecher Angezeigtes Bild vergrößern (Zoom +) Angezeigtes Bild verkleinern (Zoom -) Aufnahmetaste video; bei der Einstellung Datum/Uhrzeit runter; Starten/Pausieren eines videos Im Menü nach oben; um durch die aufgenommenen Bilder und videos zu scrollen (abwärts) Im Menü nach unten; um durch die aufgenommenen Bilder und videos zu scrollen (aufwärts) Öffnen des Menüs;...

  • Seite 10: Display-Anzeige

    7. DISPLAy-ANzEIGE Datum Uhrzeit Bisherige Distanz, welche mit der Kamera betrachtet wurde Momentan eingestellter Zoom-Faktor Akkuanzeige Anzeige des belegten Speicherplatzes auf der SD-Karte...

  • Seite 11: Inbetriebnahme

    8. INBETRIEBNAhmE a) Einlegen des Akkus Sollte der LiPo-Akku der Lieferung separat beiliegen, müssen Sie diesen zuerst einlegen, damit Sie das Gerät verwenden können. Sollte der Akku bereits eingelegt sein, können Sie diesen Schritt für die Erstinbetriebnahme überspringen und bei Punkt b) fort fahren. •...

  • Seite 12: Einlegen Der Sdhc-Speicherkarte

    • Drehen Sie den verschluss des Kamera-Steckers solange im Uhrzeigersinn, bis er handfest angezogen ist. Um die Kamera wieder zu entfernen, schalten Sie zuerst das BS-1500T aus und schrauben Sie den Metall- verschluss wieder auf (gegen den Uhrzeigersinn drehen). Ziehen Sie dann die Kamera ab.

  • Seite 13: Gerät Ein- Und Ausschalten

    Menü einstellen. Beachten Sie hierzu das Kapitel 9 c). f) Einstellen der Kamerabeleuchtung Um auch in absolut dunklen Bereichen das Endoskop einsetzen zu können, ist im BS-1500T eine Regelung für die im Kamerakopf eingebaute LED-Beleuchtung integriert. • Betätigen Sie die Taste A11 (Taste mit der Sonne und dem Pfeil nach oben) um die Helligkeit zu erhöhen.

  • Seite 14: Konfiguration

    9. KONfIGURATION Die nachfolgend erklärten Konfigurationspunkte finden Sie alle im Einstellungsmenü. • Um das Einstellungsmenü aufzurufen, drücken Sie, wenn das Gerät eingeschaltet ist, die Taste „OK“ (A9). • verlassen können Sie das Menü, indem Sie die Taste „Esc“ (A15) drücken. •...

  • Seite 15: Automatische Abschaltung

    c) Automatische Abschaltung Mit dieser Funktion stellen Sie ein, nach welcher Zeit sich das Gerät automatisch abschalten soll, wenn keine Aufnahme läuft oder eine Taste gedrückt wird. • Navigieren Sie (A7/A8) zum Menüpunkt „Auto Aus“ und öffnen Sie ihn (A9). •...

  • Seite 16: Bedienung

    10. BEDIENUNG a) fotos aufnehmen • Um ein einzelnes Bild von der Kamera aufzunehmen, drücken Sie im vorschau-Modus einfach die Taste A13. Halten Sie dabei die angeschlossene Kamera möglichst ruhig, um eine gute Aufnahme zu erhalten. • Des Weiteren haben Sie die Möglichkeit, während der Wiedergabe (Siehe Kapitel 10 c)) oder der Aufnahme (Siehe Kapitel 10 b)) eines videos, einen Screenshot aufzunehmen.

  • Seite 17: Anzeige Von Fotos Und Videos

    c) Anzeige von fotos und Videos • Um in den Anzeige-Modus für Fotos und videos zu gelangen, drücken Sie entweder die Taste A7 oder A8. Als Erstes wird immer die letzte Aufnahme angezeigt. • Hier können Sie wieder mit den beiden Pfeiltasten A7 und A8 durch die Aufnahmen scrollen. Mit der Taste A8 aufwärts und mit der Taste A7 abwärts.

  • Seite 18: E) Bilder Vergleichen

    e) Bilder vergleichen Sie können aus den aufgenommenen Bildern 2 Stück auswählen und diese zum vergleich, nebeneinander auf dem Display anzeigen lassen. • Wählen Sie mit einer der beiden Pfeiltasten A7 oder A8 das erste Foto aus. • Drücken Sie die Taste A4 (Lupe mit dem +). Im Display wird „Dualdisplaystate1“ angezeigt. •...

  • Seite 19: Anschluss An Einem Pc

    • verbinden Sie das USB-Kabel mit der Mini-USB-Buchse B1 des Endoskop-Grundgerätes. • Schließen Sie das andere Ende des USB-Kabels an einem freien USB-Port Ihres PCs an. • Das BS-1500T fungiert nun als Kartenlesegerät und die Speicherkarte wird auf Ihrem Computer als Wechselda- tenträger erkannt.

  • Seite 20: Zurücksetzen Auf Die Werkseinstellung

    13. zURüCKSETzEN AUf DIE wERKSEINSTELLUNG • Um das Endoskop-Grundgerät auf die Werkseinstellung zurück zu setzen, schalten Sie es zuerst ein. • Warten Sie bis der Startvorgang abgeschlossen ist und die norma- le Anzeige mit dem Datum, der Uhrzeit und der Akkuanzeige zu sehen ist.

  • Seite 21: Wartung Und Pflege

    15. wARTUNG UND PfLEGE Das Produkt ist für Sie wartungsfrei, zerlegen oder öffnen Sie es niemals (bis auf die in dieser Bedienungsanlei- tung beschriebene vorgehensweise beim Einlegen oder Wechseln des Akkus). Überlassen Sie eine Wartung oder Reparatur einem Fachmann. Zur Reinigung der Außenseite genügt ein trockenes, weiches und sauberes Tuch. Tauchen Sie das Endoskop-Grundgerät nicht in Wasser ein.

  • Seite 22: Technische Daten

    17. TEChNISChE DATEN a) Endoskop-Grundgerät Betriebsspannung .........5 v/DC Stromaufnahme ........max. 2250 mA Akku ............aufladbare Li-Polymer Akku, 3,7 v/DC, max. 2500 mA Display ..........8,89 cm (3,5“) TFT-Monitor; max. 320 x 240 Pixel Anschlüsse ........... Anschluss für Endoskop-Kamera 8-polig; Mini-USB1.1-Port; Anschluss fürs Steckernetzteil;...
  • Seite 23 TABLE Of CONTENTS Page Introduction ................................. 25 Symbol explanation, labels ..........................26 Intended use ............................... 26 Scope of delivery ..............................27 Safety information ............................... 27 a) General information ............................27 b) Rechargeable battery ........................... 28 Operating elements ............................30 Display ................................32 Commissioning ..............................
  • Seite 24 Page 11. PC Connection ..............................41 12. Using the video output ............................41 13. Resetting to the factory settings ......................... 42 14. Troubleshooting ..............................42 15. Maintenance and care ............................43 16. Disposal ................................43 a) General information ............................43 b) Rechargeable battery ...........................

  • Seite 25: Introduction

    - This name stands for above-average quality products in the areas of measuring, charging and grid ® technology, characterised by technical competence, extraordinary performance and permanent innovation. Whether you are an ambitious hobby electronics technician or a professional user - a product of the voltcraft brand ®...

  • Seite 26: Symbol Explanation, Labels

    2. SymBOL ExPLANATION, LABELS This symbol is used when your health is at risk, e.g. from an electric shock. The exclamation mark in a triangle indicates important notes in these operating instructions that must be observed strictly. The “arrow” symbol indicates that special advice and notes on operation are provided. 3.

  • Seite 27: Scope Of Delivery

    4. SCOPE Of DELIVERy • Endoscope basic device BS-1500T • LiPo battery • Power adapter • Rubber protection sleeve • Mini-USB2.0-cable • Av-cable (2x cinch to 3.5” jack plug) • 4 GB SDHC-memory card • Cleaning set • Case • Operating instructions 5.

  • Seite 28: Rechargeable Battery

    First deactivate all sides of the mains socket to which the plug-in mains unit is connected (e.g. switch off the respective fuse or turn out the fuse. Then deactivate the associated FI protection switch). Only then pull the plug-in mains unit from the mains socket and take the product to a specialist workshop. •...
  • Seite 29 • Only recharge the rechargeable battery when it is intact and undamaged. If the outer isolation of the rechargeable battery is damaged or the battery is deformed or bloated, it must not be charged. There is acute danger of fire or explosion! •...

  • Seite 30: Operating Elements

    6. OPERATING ELEmENTS...
  • Seite 31 Camera connection; 8-pin Display Speakers Enlarging displayed picture (zoom +) Reducing displayed picture (zoom -) Button for recording video; down when setting date/time, starting/pausing a video Up in the menu; scrolls through the recorded pictures and videos (previous) Down in the menu; scrolls through the recorded pictures and videos (next) Opening the menu;...

  • Seite 32: Display

    7. DISPLAy Date Time Distance inspected with the camera so far Currently set zoom factor Rechargeable battery display Display of the occupied memory on the SD card...

  • Seite 33: Commissioning

    8. COmmISSIONING a) Inserting the rechargeable battery If the LiPo rechargeable battery is enclosed separately, you need to insert it first before you can use the device. If the rechargeable battery is already inserted, you can skip this step for initial commissioning and continue with item b). •...

  • Seite 34: C) Inserting The Sdhc Memory Card

    Inserting the SDhC memory card You can record pictures and videos with the BS-1500T. They are saved on the SDHC-card. The enclosed card has a storage capacity of 4 GB. Cards with up to 32 GB are supported. Now insert the memory card into the endoscope basic device.

  • Seite 35: Switching The Device On And Off

    Observe chapter 9. c). f) Setting the camera lighting To be able to use the endoscope in absolutely dark areas as well, the BS-1500T has an integrated dial for the LED lighting installed in the camera head. • Push the button A11 (button with the sun and the arrow up) to increase brightness.

  • Seite 36: Configuration

    9. CONfIGURATION The following configuration items can be found in the setting menu. • To enter the settings menu, push the button “OK” (A9) with the device switched on. • Leave the menu by pushing the button “Esc” (A15). • Navigate through the menu items with the two arrows A7 (up) and A8 (down). •...

  • Seite 37: Automatic Power-Off

    c) Automatic power-off With this function, you can set the time after which the device automatically powers off if no recording is running or a button is pushed. • Navigate (A7/A8) to the menu item “AUTO POwER Off” and open it (A9). •...

  • Seite 38: Operation

    10. OPERATION a) Recording photos • To record an individual picture with the camera, simply push the button A13 in preview mode. Keep the connected camera as calm as possible to receive a good recording. • Furthermore, you can record a screenshot while playing back (see chapter 10 c) or recording (see chapter 10 b) a video.

  • Seite 39: C) Displaying Photographs And Videos

    c) Displaying photographs and videos • To get to the display mode for photographs and videos, push either the button A7 or A8. The last recording is always displayed first. • Here, you can use the two arrows A7 and A8 to scroll through the recordings. The button A8 scrolls up and the button A7 scrolls down.

  • Seite 40: E) Comparing Pictures

    e) Comparing pictures You can select two of your recorded pictures and display them side by side for comparison. • Select the first photograph with one of the two arrows A7 or A8. • Push the button A4 (magnifying glass with the +). The display shows “Dualdisplaystate1”. •...

  • Seite 41: Pc Connection

    • Connect the USB cable to the mini-USB-socket B1 of the endoscope basic device. • Connect the other end of the USB cable to a free USB port of your PC. • The BS-1500T now acts as a card reader and your computer will recognise the memory card as a removable drive.

  • Seite 42: Resetting To The Factory Settings

    13. RESETTING TO ThE fACTORy SETTINGS • To reset the endoscope to factory settings, switch it on first. • Wait until starting is completed and the regular display with date, time and battery display appears. • Use a thin object, e.g. a paper clip, to carefully push the Reset button recessed in the rear.

  • Seite 43: Maintenance And Care

    15. mAINTENANCE AND CARE The product is maintenance-free for you. Never take it apart or open it (except for the procedure as described in these operating instructions for inserting or replacing the rechargeable batteries). Repair or maintenance work must be carried out by a specialist. A dry, soft and clean cloth is sufficient for cleaning the outside.

  • Seite 44: Technical Data

    17. TEChNICAL DATA a) Endoscope basic device Operating voltage .........5 v/DC Power consumption ......Max. 2250 mA Rechargeable battery ......Rechargeable Li-polymer rechargeable battery, 3.7 v/DC, max. 2500 mA Display ..........8.89 cm (3.5”) TFT-monitor; max. 320 x 240 pixels Connections .......... Connection for endoscope camera 8-pin; Mini-USB1.1-port; connection for the plug-in mains unit;...
  • Seite 45 TABLE DES mATIèRES Page Introduction ................................. 47 Explication des symboles, inscriptions ....................... 48 Utilisation conforme ............................48 Étendue de la livraison ............................49 Consignes de sécurité ............................49 a) Généralités ..............................49 b) Batterie ................................. 50 Éléments de commande ............................. 52 Affichage sur l’écran ............................
  • Seite 46 Page 11. Connexion à un ordinateur ..........................63 12. Utilisation de la sortie vidéo ..........................63 13. Réinitialisation avec les réglages d’usine ......................64 14. Dépannage ................................. 64 15. Entretien et nettoyage ............................65 16. Élimination ................................65 a) Généralités ..............................65 b) Batterie .................................

  • Seite 47: Introduction

    1. INTRODUCTION Chère cliente, cher client, vous avez pris une très bonne décision en achetant un produit voltcraft et nous vous en remercions. ® voltcraft – Dans le domaine des techniques de mesure, de charge et de réseau, ce nom est synonyme de produits ®...

  • Seite 48: Explication Des Symboles, Inscriptions

    2. ExPLICATION DES SymBOLES, INSCRIPTIONS Ce symbole est utilisé pour signaler un danger pour votre santé, par ex. par électrocution. Le symbole avec le point d’exclamation placé dans un triangle signale les informations importantes du présent mode d’emploi qui doivent impérativement être respectées. La «...

  • Seite 49: Étendue De La Livraison

    4. ÉTENDUE DE LA LIVRAISON • Appareil endoscopique de base BS-1500T • Batterie LiPo • Bloc d’alimentation enfichable • Étui de protection en caoutchouc • Mini câble USB 2.0 • Câble Av (2 RCA sur jack 3,5») • Carte mémoire SDHC 4 Go •...

  • Seite 50: B) Batterie

    • Ne débranchez jamais la fiche du bloc secteur en tirant sur le câble. • Lorsque le bloc secteur est endommagé, ne le touchez pas, il y a danger de mort par électrocution ! Déconnectez d’abord la tension du secteur de tous les pôles de la prise de courant sur laquelle le bloc secteur est branché...
  • Seite 51 • Respectez la polarité lors de la mise en place de la batterie (tenez compte des pôles positif/+ et négatif/-). L’inversion de la polarité risque non seulement d’endommager votre produit, mais aussi la batterie. De plus, il y a danger d’incendie et d’explosion. •...

  • Seite 52: Éléments De Commande

    6. ÉLÉmENTS DE COmmANDE...
  • Seite 53 Raccord de la caméra ; 8 pôles Écran Haut-parleur Agrandir l’image affichée (zoom +) Réduire l’image affichée (zoom -) Touche d’enregistrement vidéo ; vers le bas pendant le réglage de la date et de l’heure ; démarrage / pause d’une vidéo vers le haut dans le menu ;...

  • Seite 54: Affichage Sur L'écran

    7. AffIChAGE SUR L’ÉCRAN Jour Heure Distance actuellement observée avec la caméra Facteur de zoom actuel Affichage du niveau de la batterie Affichage de la mémoire occupée sur la carte SD...

  • Seite 55: Mise En Service

    8. mISE EN SERVICE a) Insertion de la batterie Si la batterie LiPo est fournie séparément, vous devez l’insérer dans l’appareil avant de le mettre en marche. Si la batterie est déjà insérée, vous pouvez sauter cette étape pour la première mise en service et directement poursuivre au point b).

  • Seite 56: C) Insertion De La Carte Mémoire Sdhc

    Si cela devait être le cas pour votre caméra, emboîtez simplement l’adaptateur entre l’appareil endoscopique de base et la caméra. Pour raccorder une caméra compatible à la fiche à 8 pôles de l’appareil BS-1500T, procédez de la manière suivante : •...

  • Seite 57: E) Mise En Marche Et Arrêt De L'appareil

    être définie dans le menu. Observez ici le chapitre 9 c). f) Réglage de l’éclairage de la caméra Afin de pouvoir utiliser l’endoscope même dans le noir le plus complet, l’appareil BS-1500T est muni d’un dispositif de régulation de l’éclairage à DEL intégré à la tête de la caméra.

  • Seite 58: Configuration

    9. CONfIGURATION Les points de configuration décrits ci-après sont tous disponibles dans le menu de configuration. • Pour ouvrir le menu de configuration, appuyez sur la touche « OK » (A9) lorsque l’appareil est allumé. • Pour quitter le menu, appuyez sur la touche « Esc » (A15). •...

  • Seite 59: Déconnexion Automatique

    c) Déconnexion automatique Cette fonction permet de déterminer la durée au bout de laquelle l’appareil s’éteint automatiquement en l’absence d’enregistrement ou de pression sur une touche. • Naviguez (A7/A8) jusqu’à la rubrique du menu « Arrêt Auto » puis sélectionnez-la (A9). •...

  • Seite 60: Utilisation

    10. UTILISATION a) Prendre des photos • Pour prendre une photo avec la caméra, il suffit d’appuyer sur la touche A13 en mode Aperçu. Pour une prise de vue nette, tenez calmement la caméra raccordée. • Par ailleurs, vous avez également la possibilité d’enregistrer une capture d’écran pendant la lecture (voir cha- pitre 10 c)) ou l’enregistrement (voir chapitre 10 b)) d’une vidéo.

  • Seite 61: C) Affichage Des Photos Et Des Vidéos

    c) Affichage des photos et des vidéos • Pour basculer en mode Affichage des photos et des vidéos, appuyez soit sur la touche A7 soit sur la touche A8. Le dernier enregistrement s’affiche toujours en premier. • vous pouvez ici à nouveau faire défiler les enregistrements à l’aide des deux touches fléchées A7 et A8. La touche A8 vous permet de vous déplacer vers le haut et la touche A7 vers le bas.

  • Seite 62: E) Comparaison De Photos

    e) Comparaison de photos vous pouvez sélectionnez 2 photos parmi les photos enregistrées et les afficher côte à côté pour les comparer sur l’écran. • Sélectionnez la première photo à l’aide des deux touches fléchées A7 et A8. • Appuyez sur la touche A4 (loupe avec le +). L’indication « Dualdisplaystate1 » s’affiche sur l’écran. •...

  • Seite 63: Connexion À Un Ordinateur

    • Branchez l’autre extrémité du câble USB sur un port USB libre de votre ordinateur. • L’appareil BS-1500T fonctionne maintenant comme un lecteur de cartes et la carte mémoire est reconnue par votre ordinateur comme un support de données amovible.

  • Seite 64: Réinitialisation Avec Les Réglages D'usine

    13. RÉINITIALISATION AVEC LES RÉGLAGES D’USINE • Pour réinitialiser les réglages d’usine sur l’appareil endoscopique de base, allumez d’abord l’appareil. • Attendez jusqu’à ce que la procédure de démarrage soit terminée et que l’écran normal s’affiche avec la date, l’heure et l’indicateur du niveau de la batterie.

  • Seite 65: Entretien Et Nettoyage

    15. ENTRETIEN ET NETTOyAGE Ce produit ne nécessite aucun entretien, il est interdit de l’ouvrir ou de le démanteler (sauf afin de réaliser les procé- dures décrites dans le présent mode d’emploi en vue de l’insertion ou du remplacement de la batterie). Confiez les travaux d’entretien et de réparation à...

  • Seite 66: Caractéristiques Techniques

    17. CARACTÉRISTIqUES TEChNIqUES a) Appareil endoscopique de base Tension de service ........5 v/CC Courant absorbé ........Max. 2 250 mA Batterie ..........Batterie rechargeable lithium-polymère, 3,7 v/CC, max. 2 500 mA Écran ............Écran TFT 8,89 cm (3,5“) ; max. 320 x 240 pixels Prises ............
  • Seite 67 INhOUD Pagina Inleiding ................................69 verklaring van symbolen, opschriften ......................... 70 voorgeschreven gebruik ............................. 70 Leveringsomvang ............................... 71 veiligheidsvoorschriften ............................71 a) Algemeen ..............................71 b) Accu ................................72 Bedieningselementen ............................74 Schermweergave ..............................76 Ingebruikname ..............................77 a) Accu plaatsen ............................... 77 b) Accu opladen ..............................
  • Seite 68 Pagina 11. Aansluiting op een pc ............................85 12. Gebruik van de video-uitgang ..........................85 13. Herstellen van de fabrieksinstellingen ........................ 86 14. verhelpen van storingen ............................. 86 15. Onderhoud en verzorging ........................... 87 16. Afvoer ................................. 87 a) Algemeen ..............................87 b) Accu ................................

  • Seite 69: Inleiding

    -merkfamilie altijd de perfecte oplossing binnen handbereik. Bovendien: Bieden ® wij u de geavanceerde techniek en betrouwbare kwaliteit van onze voltcraft -producten tegen een nagenoeg niet te ® evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

  • Seite 70: Verklaring Van Symbolen, Opschriften

    2. VERKLARING VAN SymBOLEN, OPSChRIfTEN Dit symbool wordt gebruikt wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok. Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaan- wijzing die in ieder geval moeten worden opgevolgd. Het „pijl”-symbool wijst op speciale tips en aanwijzingen voor de bediening van het product.

  • Seite 71: Leveringsomvang

    4. LEVERINGSOmVANG • Endoscoop-basisapparaat BS-1500T • LiPo-accu • Stekkertransformator • Rubberen beschermhulsel • Mini-USB 2.0-kabel • Av-kabel (2x cinch op 3,5” cinch) • 4 GB SDHC-geheugenkaart • Reinigingsset • Koffer • Gebruiksaanwijzing 5. VEILIGhEIDSVOORSChRIfTEN Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie! Voor gevolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële of persoonlijke schade, die door ondeskundig gebruik of niet inachtname van de...

  • Seite 72: B) Accu

    • Wanneer het stekkeradapter tekenen van schade vertoont, mag u het niet beetpakken, er bestaat levensgevaar door elektrische schok! Schakel eerst de netspanning naar de contactdoos aan alle polen, die is aangesloten op de stek- keradapter, af (bv. bijbehorende beveiligingsautomatisme uitschakelen of zekering eruit draaien, vervol- gens de bijhorende aardlekschakelaar uitschakelen).
  • Seite 73 • De accu mag niet worden kortgesloten of in het vuur worden gegooid. Er bestaat explosiegevaar! • Laad de accu enkel op, wanneer hij intact en onbeschadigd is. Als de uitwendige isolatie van de accu beschadigd is of als deze een andere vorm heeft of bol staat, mag de accu in geen geval opgeladen worden.

  • Seite 74: Bedieningselementen

    6. BEDIENINGSELEmENTEN...
  • Seite 75 Camera-aansluiting; 8-polig Weergave Luidspreker Weergegeven beeld vergroten (zoom +) Weergegeven beeld verkleinen (zoom -) Opnameknop video; bij de instelling Datum/Tijd omlaag; Starten/Pauzeren van een video In het menu naar boven om door de opgenomen beelden en video’s te scrollen (achteruit) In het menu naar beneden om door de opgenomen beelden en video’s te scrollen (vooruit) Menu openen;...

  • Seite 76: Schermweergave

    7. SChERmwEERGAVE Datum Tijd Afstand die door de camera werd afgelegd Huidig ingestelde zoomfactor Accu-indicator Weergave van het gebruikte geheugen op de SD-kaart...

  • Seite 77: Ingebruikname

    8. INGEBRUIKNAmE a) Accu plaatsen Als de LiPo-accu apart bij de levering is meegeleverd, moet u deze eerst installeren zodat u het apparaat kunt gebruiken. Als de accu reeds geïnstalleerd is, kunt u deze stap voor de eerste ingebruikname overslaan en naar punt b) verder gaan.

  • Seite 78: C) Sdhc-Geheugenkaart Installeren

    Wanneer dit bij de camera het geval is, steekt u de adapter gewoon tussen het endoscoop-basisapparaat en de camera. Om een compatibele camera aan de 8-polige stekker van de BS-1500T aan te sluiten, gaat u als volgt te werk. • Als u het apparaat ingeschakeld hebt, schakelt u het eerst opnieuw uit (hoofdstuk 8 e).

  • Seite 79: Apparaat In- En Uitschakelen

    Houd hiervoor rekening met hoofdstuk 9 c). f) Cameraverlichting instellen Om ook op volledig donkere plaatsen de endoscoop te kunnen gebruiken, is in de BS-1500T een regeling voor de in de camerakop ingebouwde LED-verlichting geïntegreerd. • Druk op knop A11 (knop met de zon en de pijl naar boven) om de helderheid te verhogen.

  • Seite 80: Configuratie

    9. CONfIGURATIE De hieronder verklaarde configuratiepunten vindt u allemaal in het instellingsmenu. • Om het instellingsmenu op te roepen, drukt u wanneer het apparaat is ingeschakeld op knop „OK” (A9). • U kunt het menu verlaten door op knop „Esc” (A15) te drukken. •...

  • Seite 81: Automatische Uitschakeling

    c) Automatische uitschakeling Met deze functie stelt u in, na hoelang het apparaat zich automatisch moet uitschakelen, wanneer er geen opname loopt of op een knop wordt gedrukt. • Navigeer (A7/A8) naar het menupunt „Automatisch uitschakelen” en open het (A9). •...

  • Seite 82: Bediening

    10. BEDIENING a) foto’s nemen • Om een individuele foto van de camera te nemen, drukt u in de voorbeeldmodus gewoon op knop A13. Houd daarbij de aangesloten camera zo stil mogelijk om een goede opname te verkrijgen. • verder hebt u de mogelijkheid om tijdens de weergave (zie hoofdstuk 10 c)) of de opname (zie hoofdstuk 10 b)) van een video, een screenshot te nemen.

  • Seite 83: C) Foto's En Video's Weergeven

    c) foto’s en video’s weergeven • Om naar de weergavemodus voor foto’s en video’s te gaan, drukt u ofwel op knop A7 of A8. Als eerste wordt altijd de laatste opname weergegeven. • Hier kunt u ofwel met beide pijltoetsen A7 en A8 door de opname scrollen. Met knop A8 omhoog en met knop A7 omlaag.

  • Seite 84: E) Foto's Vergelijken

    e) foto’s vergelijken U kunt 2 stukken uit de opgenomen beelden selecteren en deze met elkaar vergelijken door ze naast elkaar op het scherm weer te geven. • Selecteer met een van beide pijltoetsen A7 of A8 de eerste foto. •...

  • Seite 85: Aansluiting Op Een Pc

    • verbind de USB-kabel met mini-USB-bus B1 van het endoscoop-basisapparaat. • verbind het andere uiteinde van de USB-kabel met een vrije USB-poort op uw pc. • De BS-1500T werkt nu als een kaartlezer en de geheugenkaart wordt op uw computer als verwisselbare schijf herkend.

  • Seite 86: Herstellen Van De Fabrieksinstellingen

    13. hERSTELLEN VAN DE fABRIEKSINSTELLINGEN • Om de fabrieksinstellingen van het endoscoop-basisapparaat te herstellen, schakelt u het eerst in. • Wacht tot het opstarten is voltooid en de normale weergave met datum, tijd en accuaanduiding te zien is. • Druk met een dun voorwerp, vb. een papierklem, voorzichtig op de aan de achterzijde verzonken opgestelde resetknop.

  • Seite 87: Onderhoud En Verzorging

    15. ONDERhOUD EN VERzORGING Dit product is onderhoudsvrij, demonteer of open het nooit (alleen voor de in deze gebruiksaanwijzing beschreven werkwijze bij het installeren of vervangen van de accu.) Het product mag alleen door een vakman gerepareerd en onderhouden worden. Gebruik voor de reiniging van de buitenkant een schone, droge en zachte doek.

  • Seite 88: Technische Gegevens

    17. TEChNISChE GEGEVENS a) Endoscoop-basisapparaat Bedrijfsspanning ........5 v/DC Stroomopname ........max. 2250 mA Accu ............oplaadbare li-polymeeraccu, 3,7 v/DC, max. 2500 mA Scherm ..........8,89 cm (3,5”) TFT-monitor, max. 320 x 240 pixels Aansluitingen ........aansluiting voor endoscoopcamera 8-polig; mini-USB1.1-poort, aansluiting voor het stekkernetdeel, Av-uitgang 3,5 mm cinch; SDHC-geheugenkaart- gleuf Opslagmedium ........
