VOLTCRAFT BS-17 Bedienungsanleitung

BEDIENUNGSANLEITUNG
BS-17+USB ENDOSKOP
BEST.-NR.: 631769
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Endoskop ist in Verbindung mit einem Computer ein visuelles Hilfsmittel zur optischen Fehlersuche
und Inspektion an spannungslosen Anlagen und Einrichtungen.
Der Schwanenhals mit Kamerakopf ist wasserdicht und für den Einsatz in wässrigen Flüssigkeiten
(keine Säuren oder Laugen) geeignet. Der Griff selbst ist nicht wasserdicht und darf keiner Feuchtigkeit
ausgesetzt bzw. nicht eingetaucht werden.
Durch den flexiblen Schwanenhals kann die Farbkamera an der Spitze des Gerätes auch in unzugängliche
Positionen gebracht werden.
Die Bildübertragung auf den Computer und die Stromversorgung erfolgen über eine USB-Schnittstelle am
Computer.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
LIEFERUMFANG
• Endoskop
• Magnetaufsatz
• Spiegelaufsatz
• Hakenaufsatz
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Dieses Produkt ist ein Präzisionsgerät. Lassen Sie es nicht fallen, und setzen Sie es keinen
Stößen aus.
• Das Grundgerät ist nicht wasserdicht und kann deshalb nicht unter Wasser eingesetzt
werden. Schützen Sie das Grundgerät vor Spritzwasser.
• Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt werden. Der
Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.
• Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile spannungslos.
• Legen Sie das Endoskop, sowie das dazugehörige Zubehör bei Nichtgebrauch immer im
Koffer ab.
• Empfindliche Oberflächen (mit Möbelpolituren etc.) könnten mit dem Gehäuse chemisch
reagieren.
• Nehmen Sie das Gerät niemals gleich dann in Betrieb, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter
ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf
Zimmertemperatur kommen.
• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen
Instrumenten betrachten!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu
beachten.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
VERSION 05/15
• Software-CD
• Koffer
• Bedienungsanleitung
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen
ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem anderen Fachmann in Verbindung.

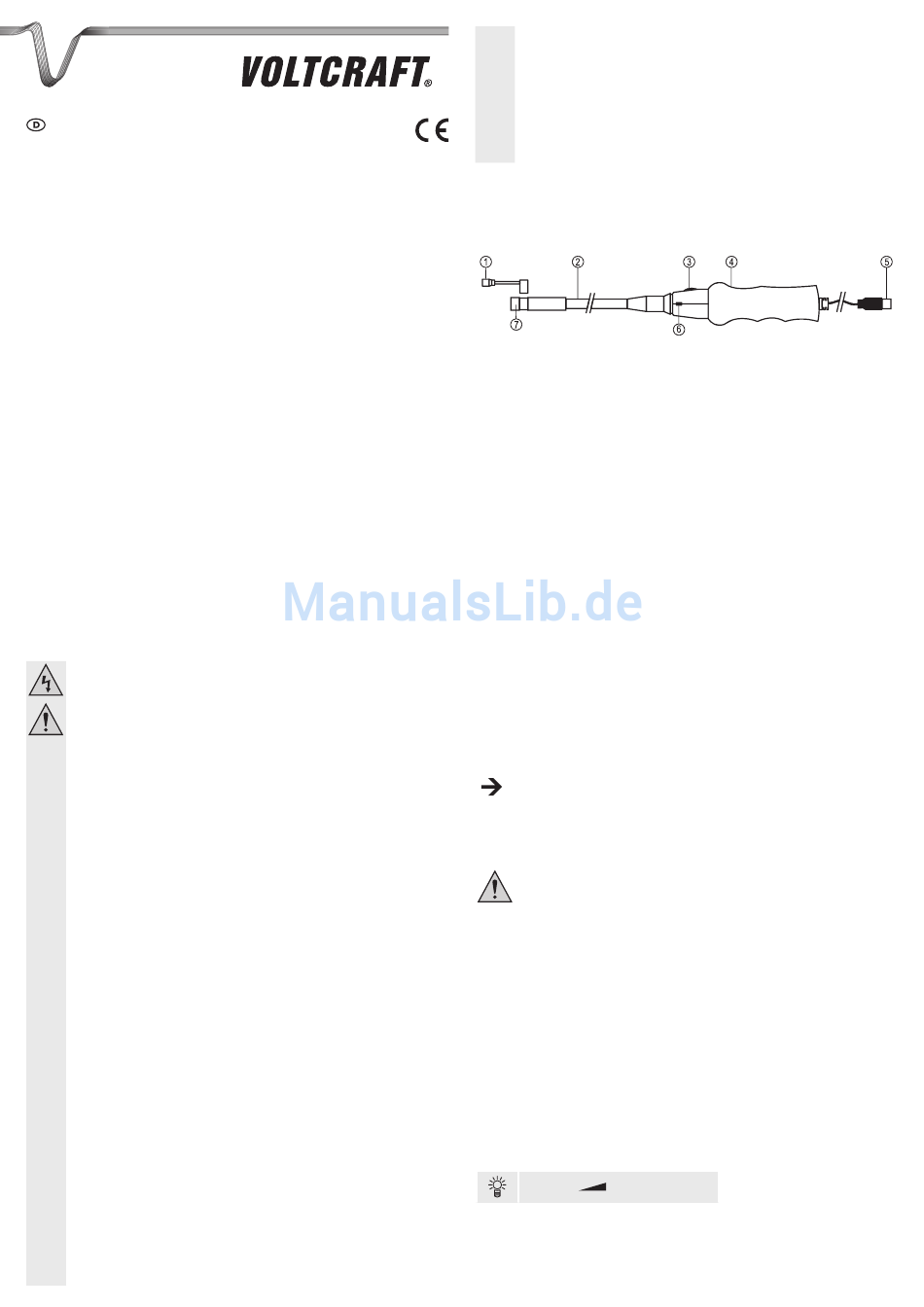

BEDIENELEMENTE
1 Magnetaufsatz, Spiegelaufsatz oder
Hakenaufsatz
2 Schwanenhals
3 Belichtungsregler LED
4 Griff
SYSTEMVORAUSSETZUNGEN
Pentium III 200 MHz oder höher
®
mind. 32 MB RAM
40 MB freier Festplattenspeicher
CD- oder DVD-Laufwerk
Betriebssysteme: Microsoft Windows 98, ME, 2000, XP, Vista™, 7, 8; MAC OS X 10.4 und höher
®
SOFTWARE INSTALLATION
1. Achten Sie darauf, dass das Endoskop nicht am Computer angeschlossen ist.
2. Starten Sie Ihren Computer auf. Legen Sie die beiliegende CD in Ihr CD- oder DVD-Laufwerk ein. Für
die Installation werden Administrator-Rechte benötigt.
3. Die Installation started nach Einlegen der Software-CD automatisch. Ist dies nicht der Fall, gehen Sie
zu Ihrem CD- oder DVD-Laufwerk und doppelklicken Sie auf die „setup.exe" Datei, um die Installation
zu starten.
4. Die Sicherheitsabfrage für den „Windows Logo Test" wird angezeigt. Dieser Test warnt Sie, dass
Windows die Software nicht erkennt. Klicken Sie zum Bestätigen auf „Trotzdem fortfahren". Wenn Sie
®
die Installation abbrechen wollen, klicken Sie auf die Taste „Installation Anhalten".
5. Nach Bestätigung der Sicherheitsabfrage wird die Installation automatisch abgeschlossen. Je nach
Betriebssytem kann ein Neustart erforderlich sein. Sehen Sie dazu in die Benutzerhilfe von Microsoft
Windows.
Das Anwendungsprogramm „ViewPlayCap" ist ein Universal-Programm für verschiedene
Geräte. Alle Menüpunkte die nicht in dieser Bedienungsanleitung beschrieben sind gehören
nicht zum Funktionsumfang des Endoskops.
INBETRIEBNAHME
Halten Sie nur den Kamerakopf und den Schwanenhals in spannungslose
Flüssigkeiten. Der Schwanenhals darf nicht jenseits der Markierung „IP67 max. water
level" eingetaucht werden.
Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt werden.
Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen. Schalten Sie aus
Sicherheitsgründen vor jeder Inspektion alle Anlagenteile spannungslos.
Der minimale Biegeradius von 45 mm darf nicht unterschritten werden.
a) Endoskop verbinden und Software aufstarten
1. Schalten Sie Ihren Computer ein und verbinden Sie den USB-Anschluss-Stecker (5) mit einem freien
USB-Anschluss an Ihrem Computer.
2. Der Computer wird Sie bei erstmaligem Verbinden auf neue Hardware hinweisen. Befolgen Sie die
Anweisungen von Windows, um die Treiber für das Endoskop zu installieren.
3. Starten Sie das Programm „ViewPlayCap".
4. Navigieren Sie zum Reiter „Devices" und wählen „USB 2.0 PC Cam" aus. Navigieren Sie zum Reiter
„Options" und aktivieren den Menüpunkt „Preview". Das Bild wird angezeigt.
b) Kamerabeleuchtung einstellen
Mit dem Belichtungsregler LED (3) können Sie durch Drehen die Stärke der Kamerakopf-Beleuchtung
einstellen:
Verringern Erhöhen
5 USB-Anschluss-Stecker
6 Schnappschuss-Taste SNAP
7 Kamerakopf mit Beleuchtung
®
