PANCONTROL PAN 18 Bedienungsanleitung Seite 5

Stiftmultimeter

Werbung

Spannungsmessungen AC
MAXIMALE SPANNUNG AM GERÄT 600V
Das Gerät hat Messbereiche bis 600V. Ist die Spannung unklar, mit höchstem beginnen.
Das schwarze Prüfkabel in die COM Buchse stecken, Drehschalter auf den Messbereich V stellen.
Mit RANGE/FUNC AC oder DC und Messbereich wählen.
Messkabel parallel zum Messkreis legen, Wert am Display ablesen.
Das Gerät hat eine Eingangsimpedanz von 10MOhm.
In Messkreisen mit einer Impedanz von mehr als 10kOhm kann es zu Messfehlern kommen.
Spannungsmessungen DC
MAXIMALE SPANNUNG AM GERÄT 600V
Das Gerät hat Messbereiche bis 600V. Ist die Spannung unklar, mit höchstem beginnen.
Das schwarze Prüfkabel in die COM Buchse stecken, Drehschalter auf den Messbereich V stellen.
Mit RANGE/FUNC AC oder DC und Messbereich wählen.
Messkabel parallel zum Messkreis legen, Wert am Display ablesen.
Das Gerät hat eine Eingangsimpedanz von 10MOhm.
In Messkreisen mit einer Impedanz von mehr als 10kOhm kann es zu Messfehlern kommen.
Widerstandsmessungen
Vor Durchführung der Messung den Messkreis unbedingt stromlos machen, alle Kondensatoren
entladen! In dieser Stellung des Drehschalters darf keine Spannung in das Gerät geleitet werden!
Messbereiche 200Ω bis 20MΩ
Das schwarze Prüfkabel in die COM Buchse stecken, Drehschalter auf den Messbereich Ω stellen.
Mit RANGE Messbereich wählen. Prüfkabel an den Messkreis anlegen, Wert ablesen.
Um ein ganz exaktes Ergebnis zu bekommen, besonders im Messbereich unter 800Ohm, sollen vor der
eigentlichen Messung die Prüfspitzen kurzgeschlossen werden um das Gerät zu nullen. Im
Messbereich von mehr als 1 MO kann das Display einige Sekunden schwanken, bis der exakte Wert
angezeigt wird.
Durchgangsprüfer
Vor Durchführung der Messung den Messkreis unbedingt stromlos machen, alle Kondensatoren
entladen!
Das schwarze Prüfkabel in die COM Buchse stecken, Drehschalter auf den Messbereich
Mit FUNC Messbereich wählen. Prüfkabel an den Messkreis anlegen, Der Summer ertönt bei
Widerstandswerten von <50Ω. Bei mehr als 200Ω erscheint OL im Display.
In dieser Stellung des Drehschalters niemals Spannung an das Gerät legen!.

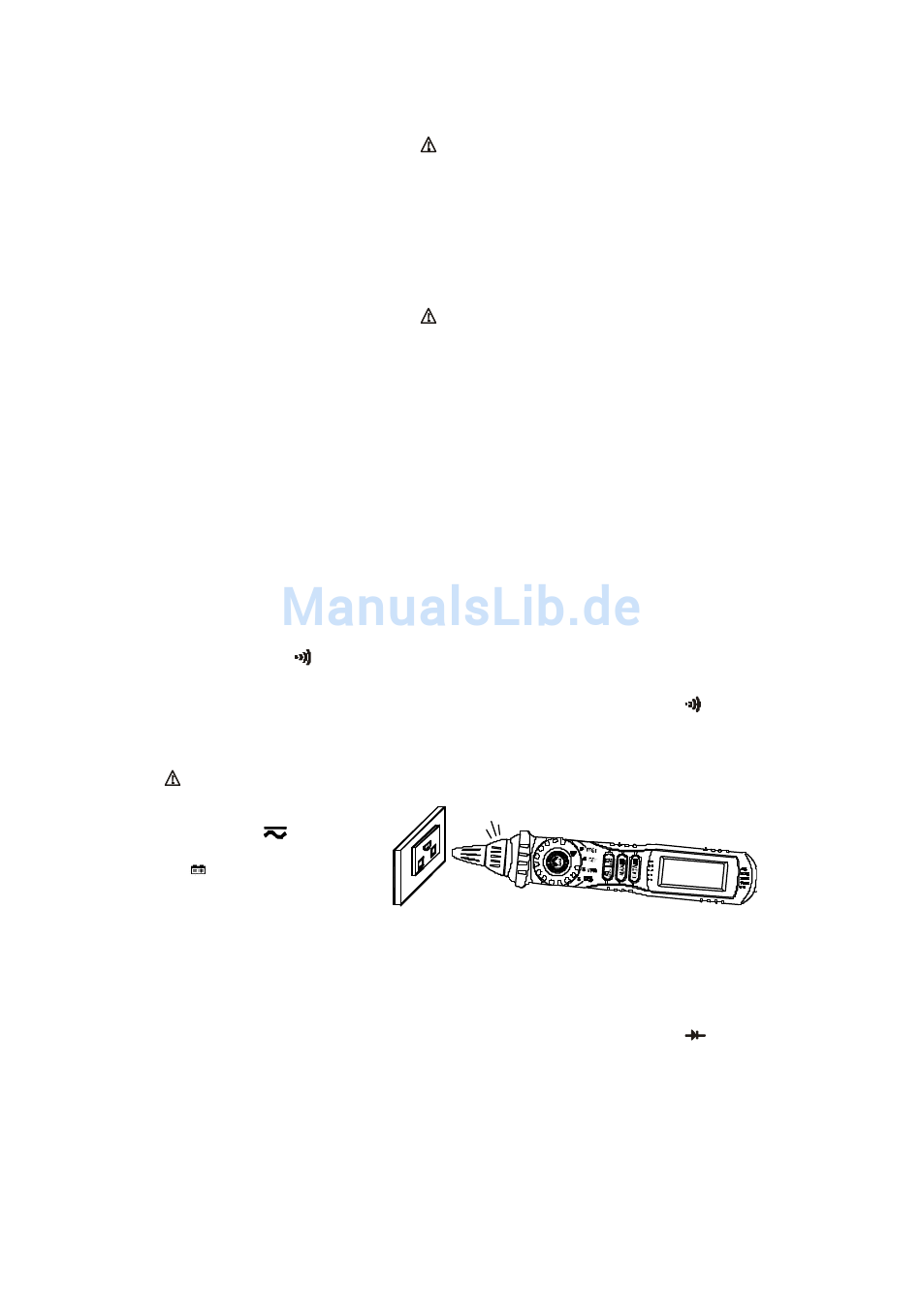

Kontaktlose Spannungsmessung
Drehschalter auf
stellen
V
Achtung Batterie sollte voll sein.
Bei "
",bitte wechseln.
Am Drehschalter TEST einstellen.
Die grüne LED leuchtet.
Mit Drehschalter (inneres Rad) Messempfindlichkeit regulieren.
Empfehlung: mit höchster Empfindlichkeit beginnen.
Diodenmessung
Vor Durchführung der Messung den Messkreis unbedingt stromlos machen !!
Für Prüfung von Halbleitern, das Gerät sendet einen Strom durch den Semikonduktor und misst den
Spannungsabfall.
Das schwarze Prüfkabel in die COM Buchse stecken, Drehschalter auf den Messbereich
Mit FUNC Messbereich wählen. Prüfspitzen der Polarität entsprechend mit dem Halbleiter verbinden
(rot=Anode). Am Display den Spannungsabfall ablesen. Bei einem guten Halbleiter wird er zwischen
0,5~0,8 V liegen.
Erscheint am Display OL ist die Polarität falsch oder der Halbleiter tot.
Automatische Abschaltung
Für längere Batterielebensdauer schaltet sich das Multimeter nach 15 Minuten ohne Betätigung
selbsttätig ab. Wiedereinschalten durch Betätigen des Drehschalters.
