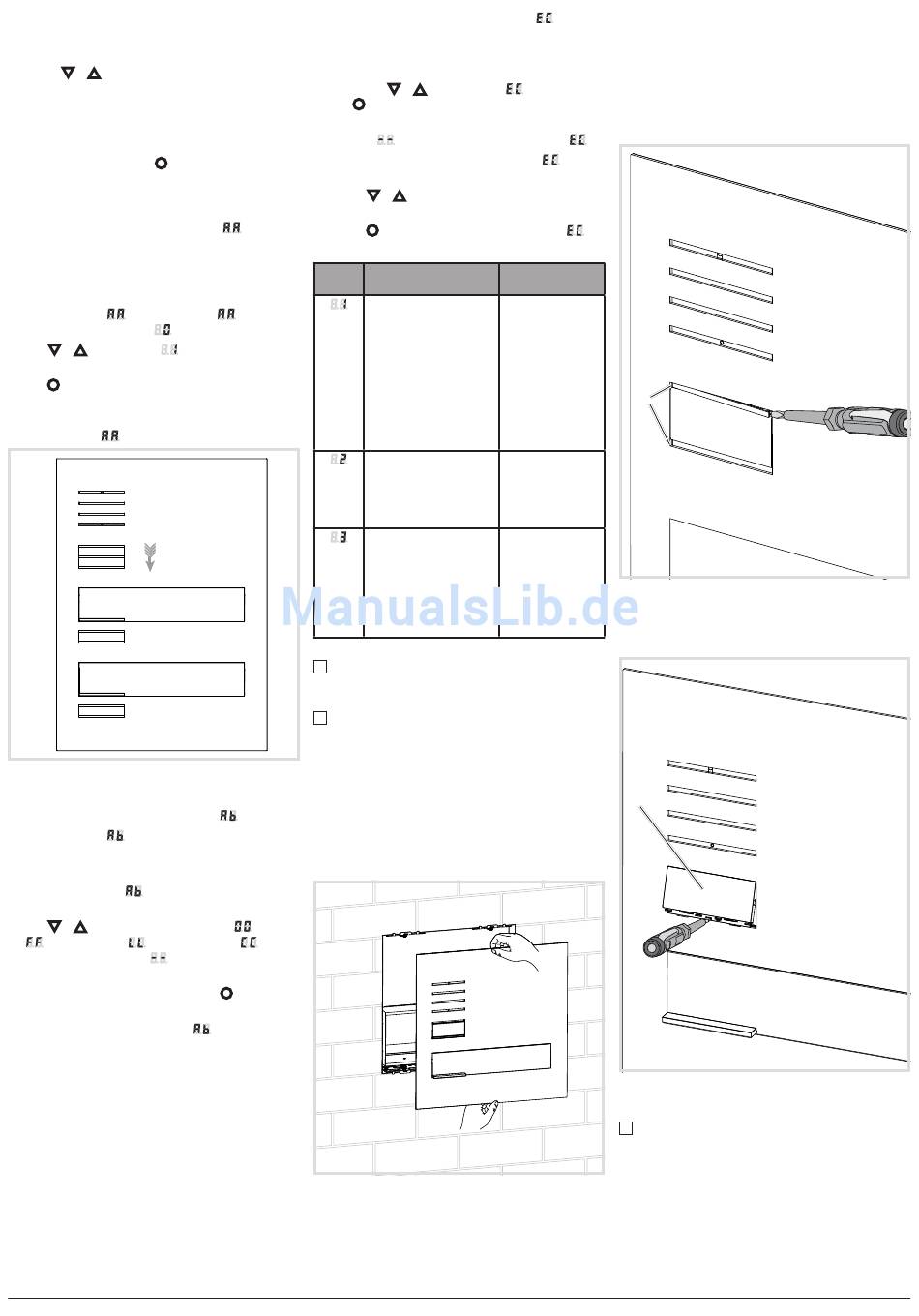

Werte einstellen
Der einzustellende Menüeintrag ist bestätigt und
blinkt im Wechsel mit dem einzustellenden Wert.
„ Taste
/
betätigen.
Kurzer Tastendruck: Änderung des Wertes um
eine Stufe.
Langer Tastendruck: Durchlaufen der Werte.
Nach Loslassen der Taste stoppt der Durchlauf.
„ Eingestellten Wert mit
bestätigen.
Das Gerät übernimmt die Einstellung und kehrt
zum vorherigen Menüeintrag zurück.
Ruftaster automatisch adressieren
Durch die automatische Ruftaster-Adressierung
werden die Ruftaster den rückseitigen Steckverbin-
dern folgend adressiert. Die Adressierung erfolgt
angefangen von oben nach unten (Bild 12).
Der Menüeintrag
ist ausgewählt.
Wechsel mit dem Eintrag
für Abbrechen.
„ Mit
/
den Eintrag
für automatische
Adressierung wählen.
„ Mit
bestätigen.
Während der Adressierung flackert die Anzeige.
Danach kehrt die Anzeige zum vorherigen
Menüeintrag
zurück.
0/0
0/0
0/1
0/1
Bild 12: Modul-Adresse und automatische
Ruftaster-Adressierung
Einzel Ruftaster Adresse/Funktion
Der Menüeintrag
Einzel Ruftaster Adresse/
Funktion einstellen ist ausgewählt und blinkt.
„ Einzustellenden Ruftaster betätigen.
Der Menüeintrag
blinkt im Wechsel mit der
aktuellen Adresse/Funktion.
„ Mit
/
die gewünschte Adresse
oder Funktion
für Licht-Taster,
Türöffner-Taster oder
für keine Funktion
wählen.
„ Eingestellte Adresse/Funktion mit
Das Gerät übernimmt die Einstellung und kehrt
zum vorherigen Menüeintrag
4
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.elcom.de -
Gespeicherte Fehlercodes anzeigen
Im Betrieb auftretende Fehler des Audioeinsatzes
und der Ruftaster-Module werden zur Diagnose im
Fehlerspeicher des Audioeinsatzes gespeichert.
„ Mit Taste
mit
bestätigen.
Ist kein Fehlercode vorhanden, wird für 2 Se-
kunden
Sind Fehlercodes gespeichert, blinkt
von der Moduladresse und dem Fehlercode.
„ Taste
/
weitere Fehlercodes aufzurufen.
„ Taste
betätigen, um zum Menüeintrag
zurückzukehren.
Fehler-
Fehler-Ursache
code
Kommunikations-
blinkt im
fehler zwischen
Audioeinsatz und
Ruftaster-Modul. Nach
3-maligem Auftreten
des Fehlers wird auto-
matisch ein Anlagen-
Reset durchgeführt
und der Fehlercode
generiert.
klemmende Ruftaste
Das Schreiben der
Ruftaster Adresse in
das Ruftaster-Modul
schlägt fehl.
Tabelle 1: Fehlercodes und Gegenmaßnahmen
i
Bei 5 gespeicherten Fehlercodes ist der Spei-
cher erst zu löschen, damit neue Fehlercodes
gespeichert werden können.
i
Identische Fehlercodes werden nur einmalig
gespeichert.
Briefkastenfront Audio einsetzen
Die Systemeinstellungen sind abgeschlossen.
„ Das Öffnungswerkzeug aus dem Gehäuse
einstellen
entfernen.
„ Briefkastenfront einsetzen und andrücken,
bis sie möglichst gleichzeitig oben und unten
hörbar einrastet (Bild 13).
...
für
bestätigen.
zurück.
Bild 13: Briefkastenfront einsetzen
/
Menüeintrag
wählen und
angezeigt und danach wieder
gefolgt
betätigen, um gegebenenfalls
Gegenmaß-
nahmen
Wenn der Fehler
weiterhin be-
steht, muss das
Ruftaster-Modul
ausgetauscht
und adressiert
werden.
Ruftaster-Modul
prüfen und bei
einem Defekt
austauschen und
adressieren.
Wenn der Fehler
weiterhin be-
steht, muss das
Ruftaster-Modul
ausgetauscht
und adressiert
werden.
Namensschild austauschen
Ruftaster-Modul Aufsatz demontieren
Bei Reinigung oder Austausch kann der Ruftaster-
Modul-Aufsatz von vorne demontiert werden.
„ Die verriegelnden Abdeckstreifen (5) oben und
unten mit dem Schraubendreher nach vorne
hebeln und entnehmen (Bild 14).
.
(5)
Bild 14: Lösen der Abdeckstreifen
„ Ruftaster-Modul Aufsatz in der unteren Hebel-
öffnung mit dem Schraubendreher nach oben
drücken und nach vorne führen (Bild 15).
(23)
Bild 15: Demontage Ruftaster-Modul Aufsatz
(23) Ruftaster-Modul Aufsatz
i
Defekte Aufsätze können nur durch Aufsätze
mit gleicher Tastenanzahl ersetzt werden.
„ Zu tauschendes Modul entnehmen und das
neue Modul in umgekehrter Reihenfolge mon-
tieren.
6LE001224A - 06/2015
