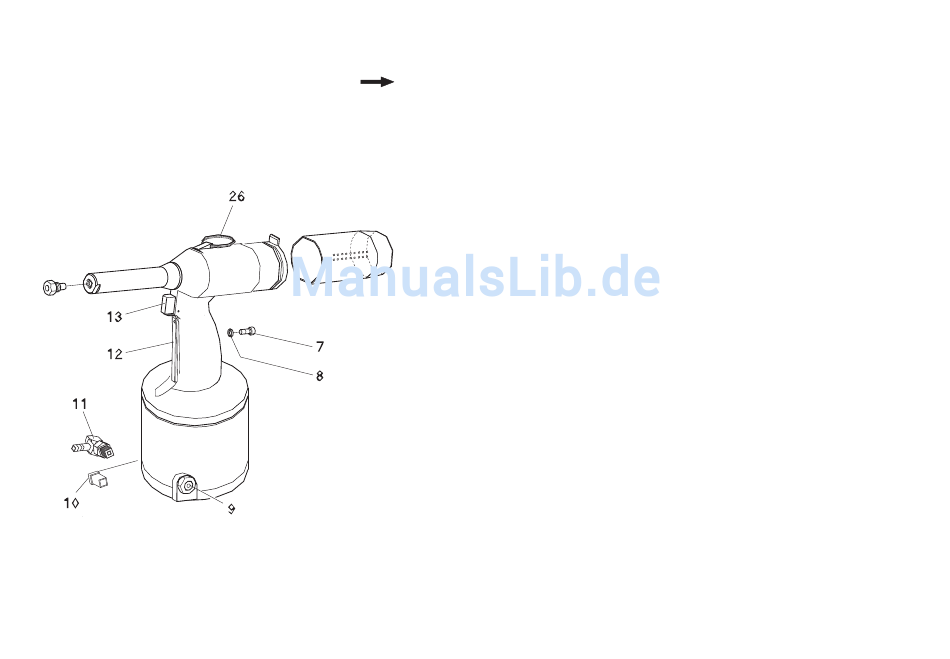

Beschreibung des Nietwerkzeuges
12
Hinweis Die Zylinderschraube (7) und der O-Ring (8) sind fest im Griff
eingeschraubt. Die Zylinderschraube (7) dürfen Sie nicht lösen,
da sonst Hydrauliköl ausläuft.
7
Zylinder-
schraube
8
O-Ring
9
Sicherheitsventil (Messing) Bei zu hohem
10
Stopfen
11
Schwenk-
verschraubung
Druckluftleitung (6 bar Betriebsdruck)
12
Absaugungs-
drücker
13
Drücker
26
Einhängeöse
Zum Einhängen in einen Galgen
Verschluss für Hydraulikölsystem
Dichtung für Hydraulikölsystem
Druck (ab ca. 8 bar) öffnet es
und lässt Luft ab.
Dient zum Schutz des Gewindes
und gegen Verschmutzung
Dient zum Anschluss der
Ein-/Aus für Nietdorn-Absaugeinrichtung
Betätigung löst den Nietvorgang aus
bei stationärem Betrieb
