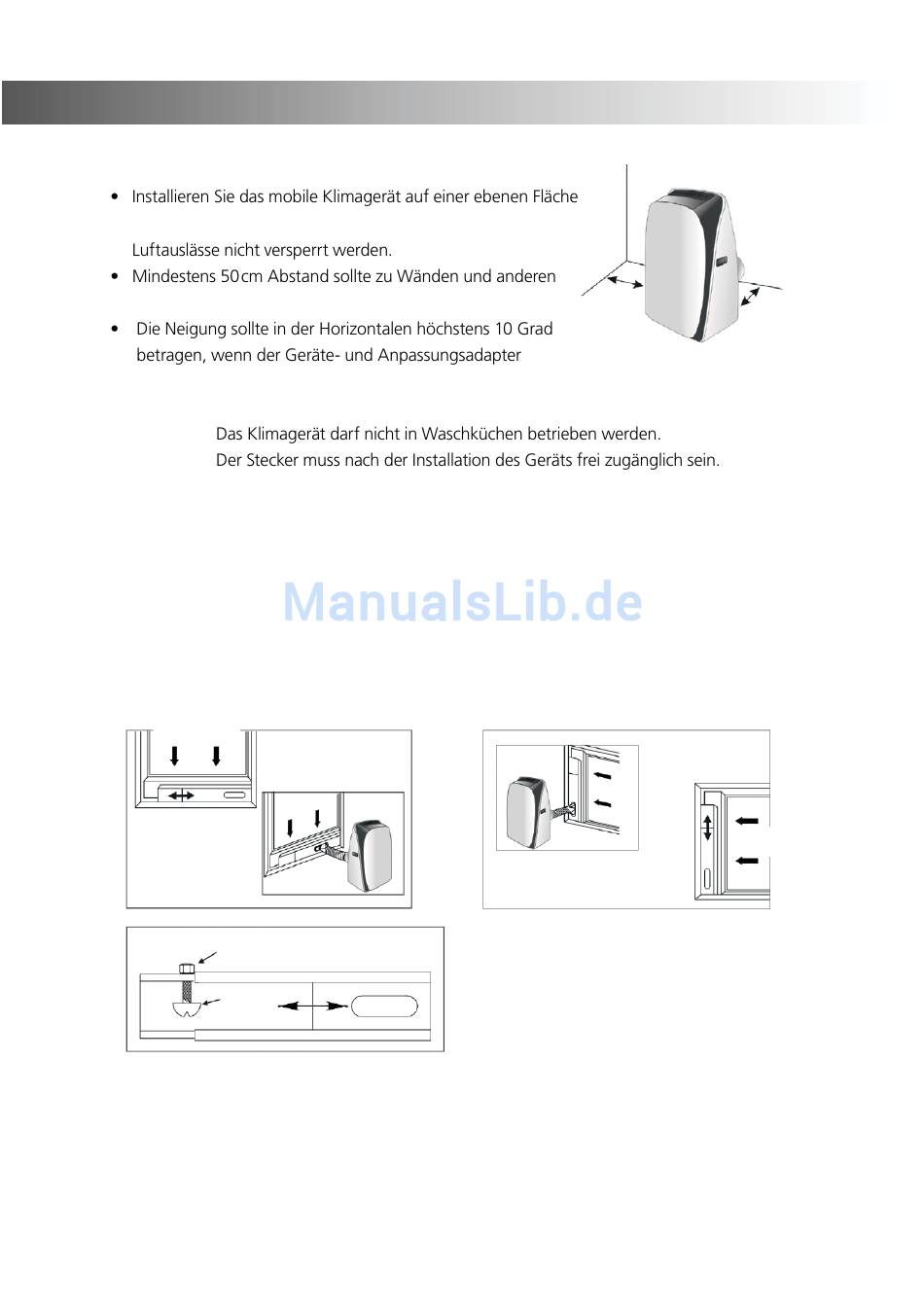

Installation - mundoclima CL20007 Installationsanleitung

Den besten Installationsort wählen
an einem Ort mit viel Platz drumherum, so dass die
Objekten eingehalten werden.
verwendet wird.
Hinweis: 1.
2.
Installation des Fensteradapters
Der Fensteradapter wurde so angefertigt, dass er in die meisten vertikalen und horizontalen
Schiebefensterstandardtypen passt. Bei einigen Fenstertypen kann es allerdings notwendig
sein, die Installation stellenweise zu optimieren bzw. anzupassen. Beachten Sie für die
minimalen und maximalen Abmessungen der Fensteröffnungen bitte Abb. A & Abb. B.
Hinweis: Schraube und Mutter werden zur Fixierung der Fensterbefestigungsplatte benötigt.
Horizontales
Schiebefenster
Fensteradapter
Minimum: 67.5 cm
Maximum: 125 cm
Abb. C
Mutter
Schraube

Installation

Abb. A
72
Mindestens
50 cm
Fensteradapter
Minimum: 67.5 cm
Maximum: 125 cm
Mindestens
50 cm
Abb. B
Vertikales
Schiebefenster
