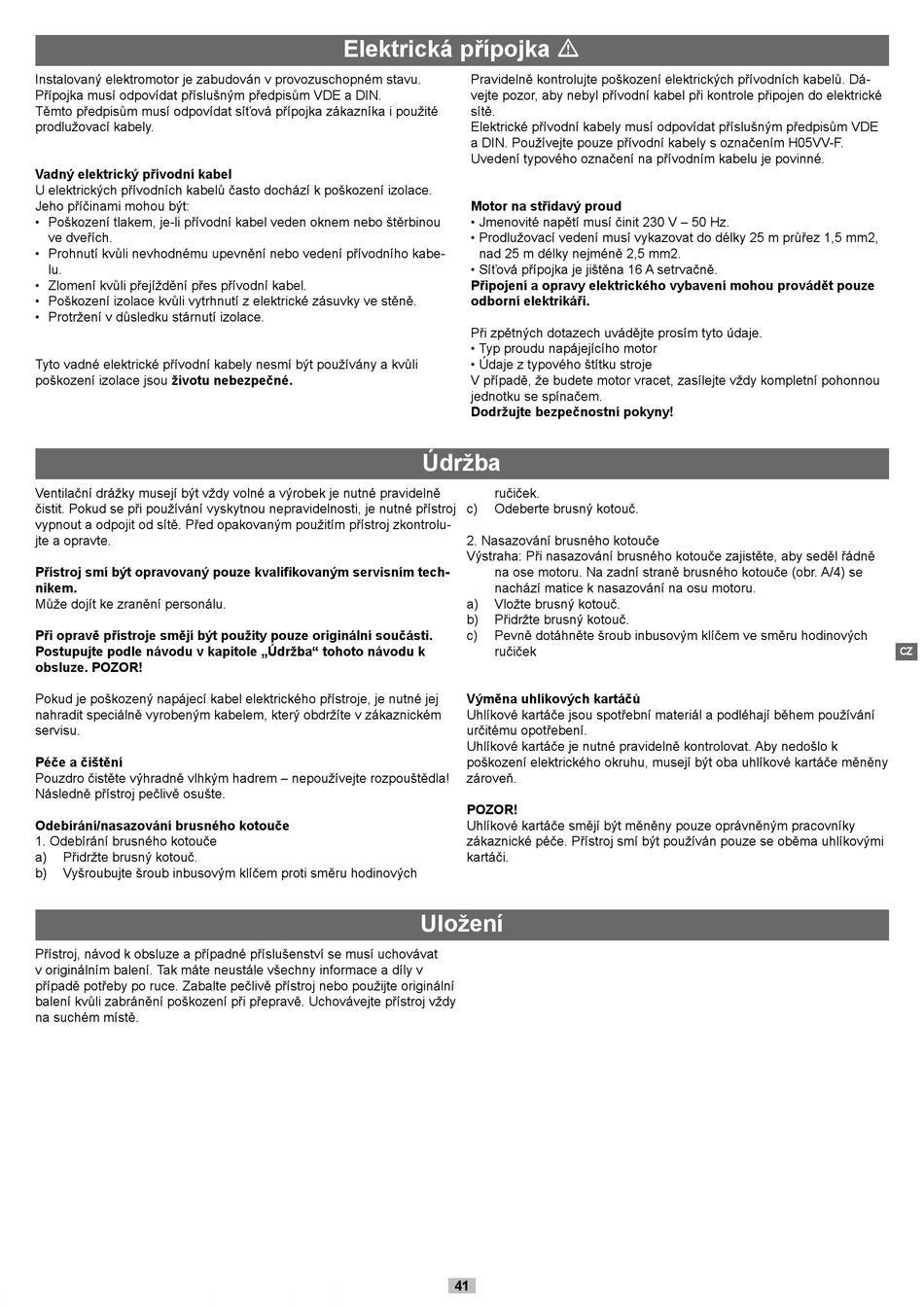

Scheppach DS900 Originalanleitung Seite 41

Instalovaný elektromotor je zabudován v provozuschopném stavu.
Přípojka musí odpovídat příslušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité
prodlužovací kabely.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k poškození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou
ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabe-
lu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli
poškození izolace jsou životu nebezpečné.
Ventilační drážky musejí být vždy volné a výrobek je nutné pravidelně
čistit. Pokud se při používání vyskytnou nepravidelnosti, je nutné přístroj
vypnout a odpojit od sítě. Před opakovaným použitím přístroj zkontrolu-
jte a opravte.
Přístroj smí být opravovaný pouze kvalifikovaným servisním tech-
nikem.
Může dojít ke zranění personálu.
Při opravě přístroje smějí být použity pouze originální součásti.
Postupujte podle návodu v kapitole „Údržba" tohoto návodu k
obsluze. POZOR!
Pokud je poškozený napájecí kabel elektrického přístroje, je nutné jej
nahradit speciálně vyrobeným kabelem, který obdržíte v zákaznickém
servisu.
Péče a čištění
Pouzdro čistěte výhradně vlhkým hadrem – nepoužívejte rozpouštědla!
Následně přístroj pečlivě osušte.
Odebírání/nasazování brusného kotouče
1. Odebírání brusného kotouče
a) Přidržte brusný kotouč.
b) Vyšroubujte šroub inbusovým klíčem proti směru hodinových
Přístroj, návod k obsluze a případné příslušenství se musí uchovávat
v originálním balení. Tak máte neustále všechny informace a díly v
případě potřeby po ruce. Zabalte pečlivě přístroj nebo použijte originální
balení kvůli zabránění poškození při přepravě. Uchovávejte přístroj vždy
na suchém místě.
Elektrická přípojka m
Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dá-
vejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické
sítě.
Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE
a DIN. Používejte pouze přívodní kabely s označením H05VV-F.
Uvedení typového označení na přívodním kabelu je povinné.
Motor na střídavý proud
• Jmenovité napětí musí činit 230 V – 50 Hz.
• Prodlužovací vedení musí vykazovat do délky 25 m průřez 1,5 mm2,
nad 25 m délky nejméně 2,5 mm2.
• Síťová přípojka je jištěna 16 A setrvačně.
Připojení a opravy elektrického vybavení mohou provádět pouze
odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje.
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
V případě, že budete motor vracet, zasílejte vždy kompletní pohonnou
jednotku se spínačem.
Dodržujte bezpečnostní pokyny!
Údržba
ručiček.
c) Odeberte brusný kotouč.
2. Nasazování brusného kotouče
Výstraha: Při nasazování brusného kotouče zajistěte, aby seděl řádně
na ose motoru. Na zadní straně brusného kotouče (obr. A/4) se
nachází matice k nasazování na osu motoru.
a) Vložte brusný kotouč.
b) Přidržte brusný kotouč.
c) Pevně dotáhněte šroub inbusovým klíčem ve směru hodinových
ručiček
Výměna uhlíkových kartáčů
Uhlíkové kartáče jsou spotřební materiál a podléhají během používání
určitému opotřebení.
Uhlíkové kartáče je nutné pravidelně kontrolovat. Aby nedošlo k
poškození elektrického okruhu, musejí být oba uhlíkové kartáče měněny
zároveň.
POZOR!
Uhlíkové kartáče smějí být měněny pouze oprávněným pracovníky
zákaznické péče. Přístroj smí být používán pouze se oběma uhlíkovými
kartáči.
Uložení
41
CZ
