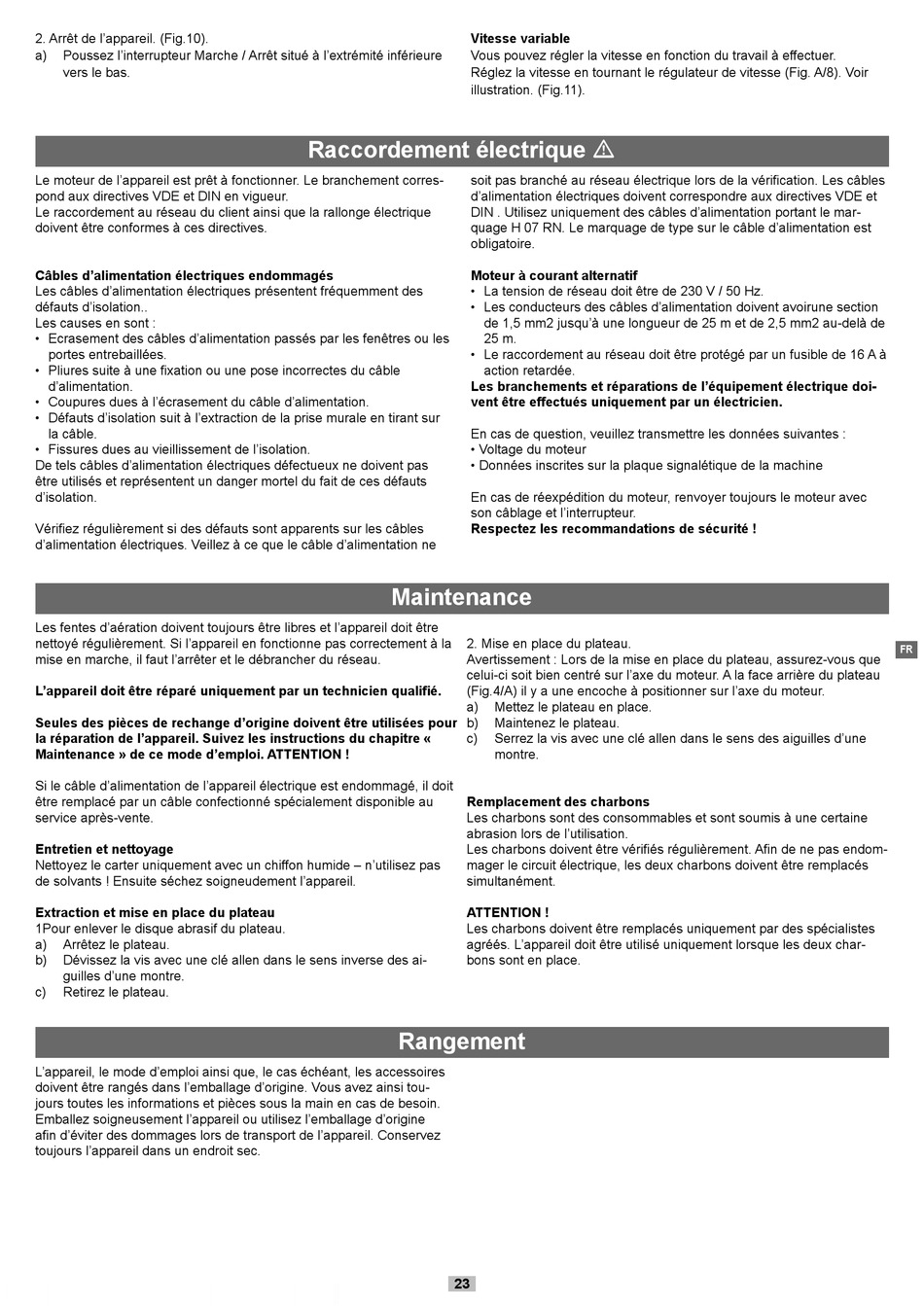

Scheppach DS900 Originalanleitung Seite 23

2. Arrêt de l'appareil. (Fig.10).
a) Poussez l'interrupteur Marche / Arrêt situé à l'extrémité inférieure
vers le bas.
Le moteur de l'appareil est prêt à fonctionner. Le branchement corres-
pond aux directives VDE et DIN en vigueur.
Le raccordement au réseau du client ainsi que la rallonge électrique
doivent être conformes à ces directives.
Câbles d'alimentation électriques endommagés
Les câbles d'alimentation électriques présentent fréquemment des
défauts d'isolation..
Les causes en sont :
• Ecrasement des câbles d'alimentation passés par les fenêtres ou les
portes entrebaillées.
• Pliures suite à une fixation ou une pose incorrectes du câble
d'alimentation.
• Coupures dues à l'écrasement du câble d'alimentation.
• Défauts d'isolation suit à l'extraction de la prise murale en tirant sur
la câble.
• Fissures dues au vieillissement de l'isolation.
De tels câbles d'alimentation électriques défectueux ne doivent pas
être utilisés et représentent un danger mortel du fait de ces défauts
d'isolation.
Vérifiez régulièrement si des défauts sont apparents sur les câbles
d'alimentation électriques. Veillez à ce que le câble d'alimentation ne
Les fentes d'aération doivent toujours être libres et l'appareil doit être
nettoyé régulièrement. Si l'appareil en fonctionne pas correctement à la
mise en marche, il faut l'arrêter et le débrancher du réseau.
L'appareil doit être réparé uniquement par un technicien qualifié.
Seules des pièces de rechange d'origine doivent être utilisées pour
la réparation de l'appareil. Suivez les instructions du chapitre «
Maintenance » de ce mode d'emploi. ATTENTION !
Si le câble d'alimentation de l'appareil électrique est endommagé, il doit
être remplacé par un câble confectionné spécialement disponible au
service après-vente.
Entretien et nettoyage
Nettoyez le carter uniquement avec un chiffon humide – n'utilisez pas
de solvants ! Ensuite séchez soigneudement l'appareil.
Extraction et mise en place du plateau
1Pour enlever le disque abrasif du plateau.
a) Arrêtez le plateau.
b) Dévissez la vis avec une clé allen dans le sens inverse des ai-
guilles d'une montre.
c) Retirez le plateau.
L'appareil, le mode d'emploi ainsi que, le cas échéant, les accessoires
doivent être rangés dans l'emballage d'origine. Vous avez ainsi tou-
jours toutes les informations et pièces sous la main en cas de besoin.
Emballez soigneusement l'appareil ou utilisez l'emballage d'origine
afin d'éviter des dommages lors de transport de l'appareil. Conservez
toujours l'appareil dans un endroit sec.
Vitesse variable
Vous pouvez régler la vitesse en fonction du travail à effectuer.
Réglez la vitesse en tournant le régulateur de vitesse (Fig. A/8). Voir
illustration. (Fig.11).
Raccordement électrique m
soit pas branché au réseau électrique lors de la vérification. Les câbles
d'alimentation électriques doivent correspondre aux directives VDE et
DIN . Utilisez uniquement des câbles d'alimentation portant le mar-
quage H 07 RN. Le marquage de type sur le câble d'alimentation est
obligatoire.
Moteur à courant alternatif
• La tension de réseau doit être de 230 V / 50 Hz.
• Les conducteurs des câbles d'alimentation doivent avoirune section
• Le raccordement au réseau doit être protégé par un fusible de 16 A à
Les branchements et réparations de l'équipement électrique doi-
vent être effectués uniquement par un électricien.
En cas de question, veuillez transmettre les données suivantes :
• Voltage du moteur
• Données inscrites sur la plaque signalétique de la machine
En cas de réexpédition du moteur, renvoyer toujours le moteur avec
son câblage et l'interrupteur.
Respectez les recommandations de sécurité !
Maintenance
2. Mise en place du plateau.
Avertissement : Lors de la mise en place du plateau, assurez-vous que
celui-ci soit bien centré sur l'axe du moteur. A la face arrière du plateau
(Fig.4/A) il y a une encoche à positionner sur l'axe du moteur.
a)
b)
c)
Remplacement des charbons
Les charbons sont des consommables et sont soumis à une certaine
abrasion lors de l'utilisation.
Les charbons doivent être vérifiés régulièrement. Afin de ne pas endom-
mager le circuit électrique, les deux charbons doivent être remplacés
simultanément.
ATTENTION !
Les charbons doivent être remplacés uniquement par des spécialistes
agréés. L'appareil doit être utilisé uniquement lorsque les deux char-
bons sont en place.
Rangement
23
de 1,5 mm2 jusqu'à une longueur de 25 m et de 2,5 mm2 au-delà de
25 m.
action retardée.
Mettez le plateau en place.
Maintenez le plateau.
Serrez la vis avec une clé allen dans le sens des aiguilles d'une
montre.
FR
