Montagebeispiele - JUMO CTI-750 Betriebsanleitung

6 Montage
6.4

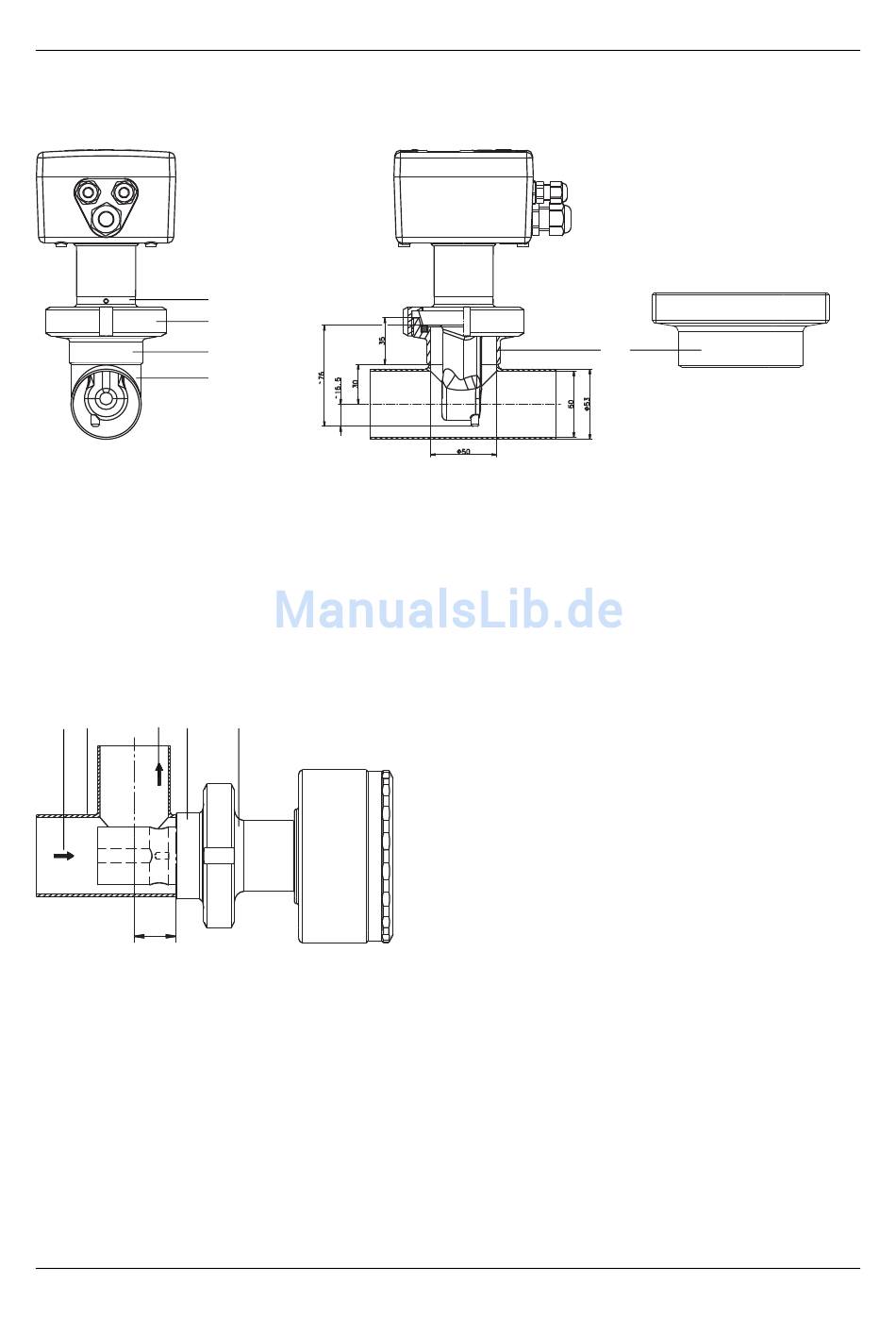

Montagebeispiele

Gewindestutzen
(1) Prozessanschluss 607, Rohrverschraubung DN 50, DIN 11851 (MK DN 50, Milchkegel),
PEEK
(2) Nutmutter DN 50, Edelstahl 1.4301
(3) Anschweiß-Gewindestutzen DN 50, DIN 11851, Edelstahl 1.4404
(Gegenstück zu Prozessanschluss 607)
(4) T-Stück DIN 11852, kurz, DN 50, Edelstahl 1.4301
(bauseits zu stellen; vom Gerätehersteller nicht lieferbar)
(4)(2) (4) (3)
B
(1) Prozessanschluss 607, Rohrverschraubung DN 50, DIN 11851 (MK DN 50 Milchkegel), Edel-
stahl 1.4301
(2) T-Stück DIN 11852, SSS DN 50, Edelstahl 1.4301, Maß „B" gekürzt auf 30 mm
(bauseits zu stellen; vom Gerätehersteller nicht lieferbar)
(3) Anschweiß-Gewindestutzen DN 50, DIN 11851, Edelstahl 1.4301
(Gegenstück zu Prozessanschluss 607)
(4) Durchflussrichtung
30
(1)
(2)
(3)
(4)
(1)
(3)
