Betriebsanleitung
V 4000 PB
4

Montage

ACHTUNG
Hinweis

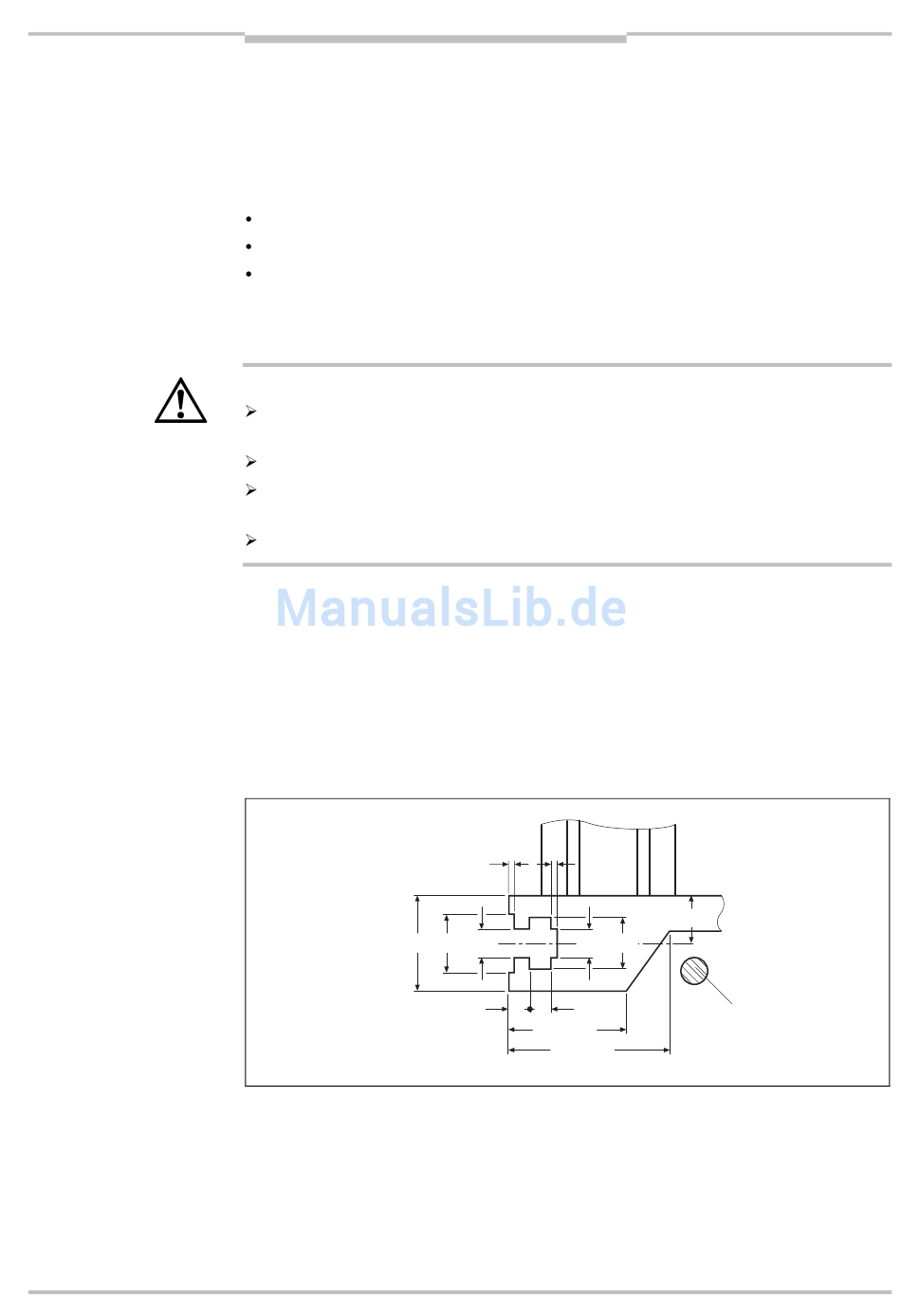

Abb. 24: Nut zur Aufnahme
des Nutensteins
8 010 502/26-10-04
Montage
Dieses Kapitel beschreibt die Vorbereitung und Durchführung der Montage des
V 4000 PB.
Im Anschluss an die Montage sind folgende Schritte notwendig:
Elektroinstallation (Kapitel 5)
Konfiguration des V 4000 PB (Kapitel 6)
Ausrichten von Sender und Empfänger (Abschnitt 7.2)
4.1

Schritte zur Montage

Beachten Sie folgende Punkte bei der Montage besonders:
Montieren Sie den V 4000 PB so, dass er vor Feuchtigkeit, Schmutz und Beschädigung
geschützt ist.
Stellen Sie sicher, dass das Sichtfeld der Frontlinsen nicht eingeschränkt wird.
Stellen Sie bei stark vibrierenden Anlagen mit Schraubensicherungsmitteln sicher, dass
sich die Befestigungsschrauben nicht unbeabsichtigt lösen.
Prüfen Sie die Befestigungsschrauben regelmäßig auf festen Sitz.
Sender und Empfänger werden in derselben Weise am Pressbalken befestigt.
4.1.1 Montage von Sender bzw. Empfänger mit SICK-Befestigungssatz 1
So bereiten Sie Ihre Halterung am Pressbalken vor:
Der SICK-Befestigungssatz 1 besteht aus einer Ausrichtplatte mit einem Nutenstein.
Ihre Halterung am Pressbalken muss eine entsprechende Nut aufweisen (Bemaßung siehe
)
Abb. 24 . Die Nut muss mindestens 100 mm lang sein. Außerdem wird ein Freiraum für
den vorderen Befestigungsbolzen des Senders bzw. Empfängers benötigt.
32
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
1 1
16.5 8.3 8.3
7 7
max. 40
max. 50
14
15
Freiraum für
Befestigungsbolzen
des Sensors
Kapitel 4
