Kabel Installieren - Nordson Encore Betriebsanleitung

27
31B
ANSICHT A

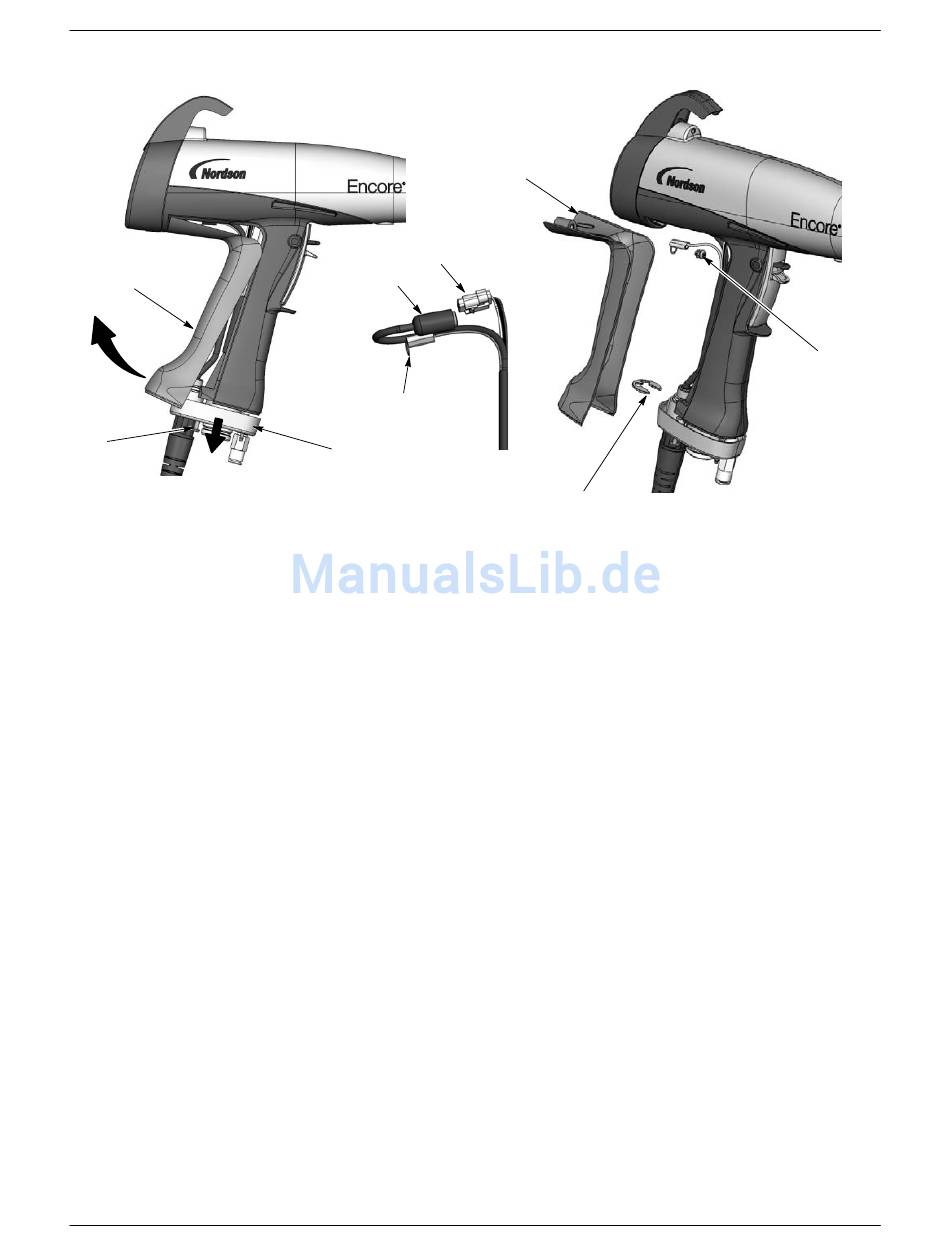

Abb. 6‐6 Kabel ersetzen
25. M3 x 6 Schraube
26. M3 Sicherungsscheibe
E 2012 Nordson Corporation
Spannungsversorgung
Auslöser
Erde
39
ANSICHT C
27. Erdungsstück
31B. M3 x 20 Schrauben

Kabel installieren

1. Siehe Abb. 6‐6. Ein neues Kabel durch die Griffbasis führen, dann den
E-Ring (32) am Kabel anbringen, um es an seiner Position zu halten.
2. Das Kabel mit dem Auslöserschalter und der Spannungsversorgung
verbinden.
3. Die Kabelklemme mithilfe der M3 x 6 Schraube und der
Sicherungsscheibe (25, 26) mit dem Erdungsstück (27) verbinden.
4. Die Kabelstecker und den Erdleiter unterhalb des
Spannungsvervielfachers in die Pistole stecken.
5. Das obere Ende des Erdungsstücks im Pistolengehäuse einhaken und
dann das Erdungsstück mit einer Drehbewegung am Griff installieren.
6. Die Griffbasis (39) nach oben gegen Griff und Erdungsstück schieben;
die zwei M3 x 20 Schrauben (31B) fest in die Griffbasis schrauben.
7. Siehe Abb. 6‐1. Die untere M3 x 20 Schraube (31B) im Gehäuse (29)
installieren und sicher festziehen.
27
32
ANSICHT B
32. E‐Ring
39. Griffbasis
6‐7
Reparatur
25
26
