Pumpenanschlüsse

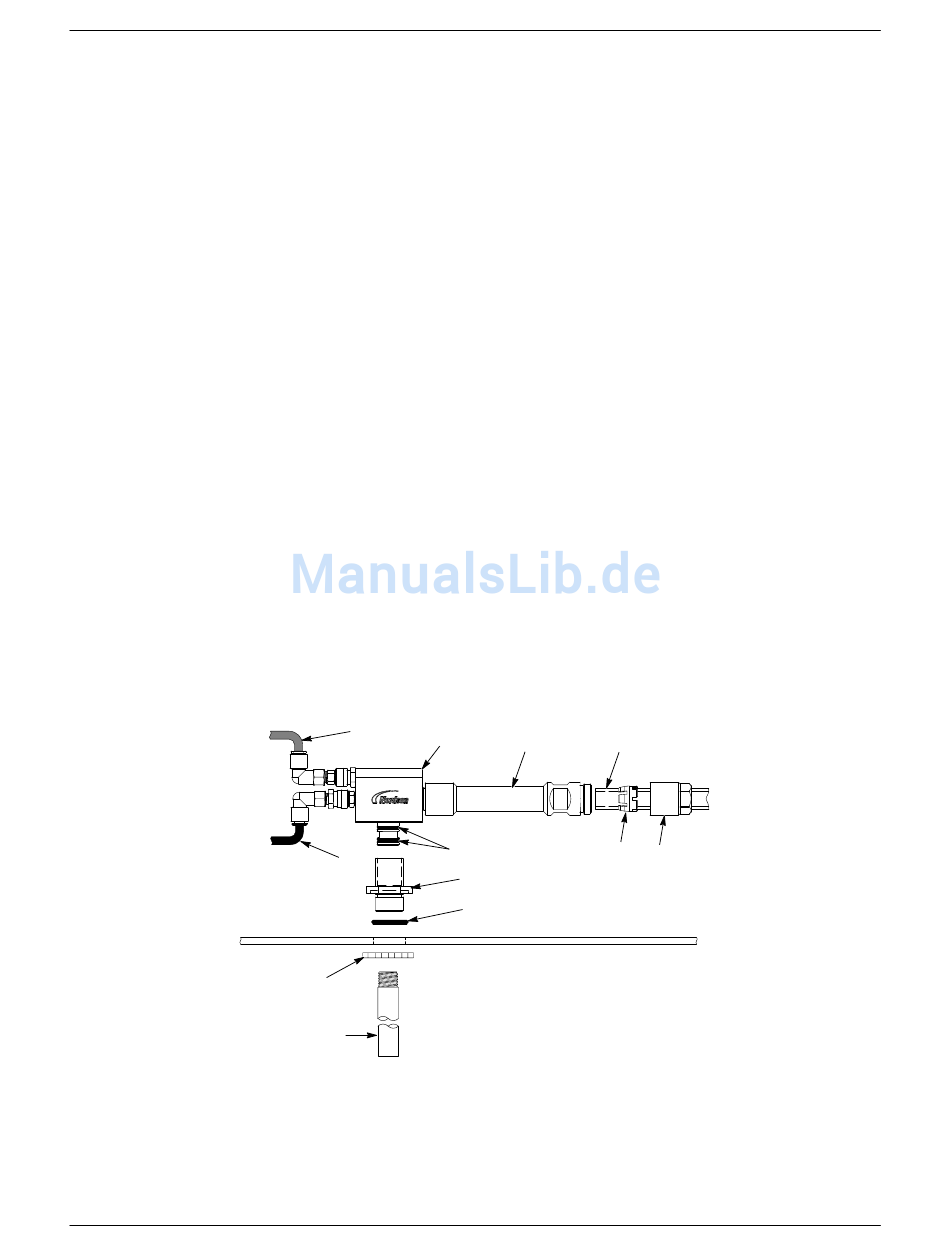

Abb. 3‐3 Entnahmerohr und Pumpe installieren
1. Entnahmerohr
2. Haltemutter
3. leitender O‐Ring
4. Pumpenhalterung
E 2012 Nordson Corporation
1. Siehe Abbildungen 3‐5 und 3‐3. Folgende Schläuche an der Steuerung
anschließen:
S
blauer 8 mm-Zerstäuberluftschlauch (11) zur Pumpe
S
schwarzer 8 mm-Förderluftschlauch (12) zur Pumpe
2. Die Pumpe (5) mit einer leichten Drehbewegung in der Pumpenhalterung
(4) installieren. Fluidluft- (12) und Zerstäuberluftschlauch (11) wie
abgebildet mit der Pumpe verbinden.
3. Mutter (8) und Hülse (7) vom Halshalter (9) abnehmen. Beide über das
Ende des Pulverschlauchs (10) schieben. Sicherstellen, dass das Ende
des Pulverschlauchs gerade geschnitten ist.
4. Den Pulverschlauch in den Halshalter stecken, bis er an der
Keramikhülse im Halter anliegt.
5. Den Schlauch so festhalten, dabei Hülse und Mutter am Schlauch
herunterschieben und beginnen, die Mutter auf den Halshalter zu
schrauben.
6. Mit einem 15/16 Zoll Vielzahn-Leitungsschlüssel die Mutter anziehen, bis
sie am Halshalter anliegt.
7. Blauen 8 mm-Zerstäuberluftschlauch (11) an die
Zerstäuberluftverschraubung anschließen.
8. Schwarzen 8 mm-Förderluftschlauch (12) an die
Förderluftverschraubung anschließen.
HINWEIS: Die Pumpe ist mit Schnelltrennkupplungen ausgestattet, die es
ermöglichen, die Luftschläuche beim Reinigen oder Reparieren der Pumpe
schnell abzunehmen. Die gerändelten Kupplungsringe zum Abkuppeln
zurückziehen.
11
5
A
F
6
12
4
3
2
1
5. Encore Emailpulverpumpe
6. leitender O‐Ring
7. Hülse
8. Mutter
System einrichten
9 10
7
8
9. Halshalter
10. Pulverschlauch
11. Zerstäuberluftschlauch - blau
12. Förderluftschlauch - schwarz
