21

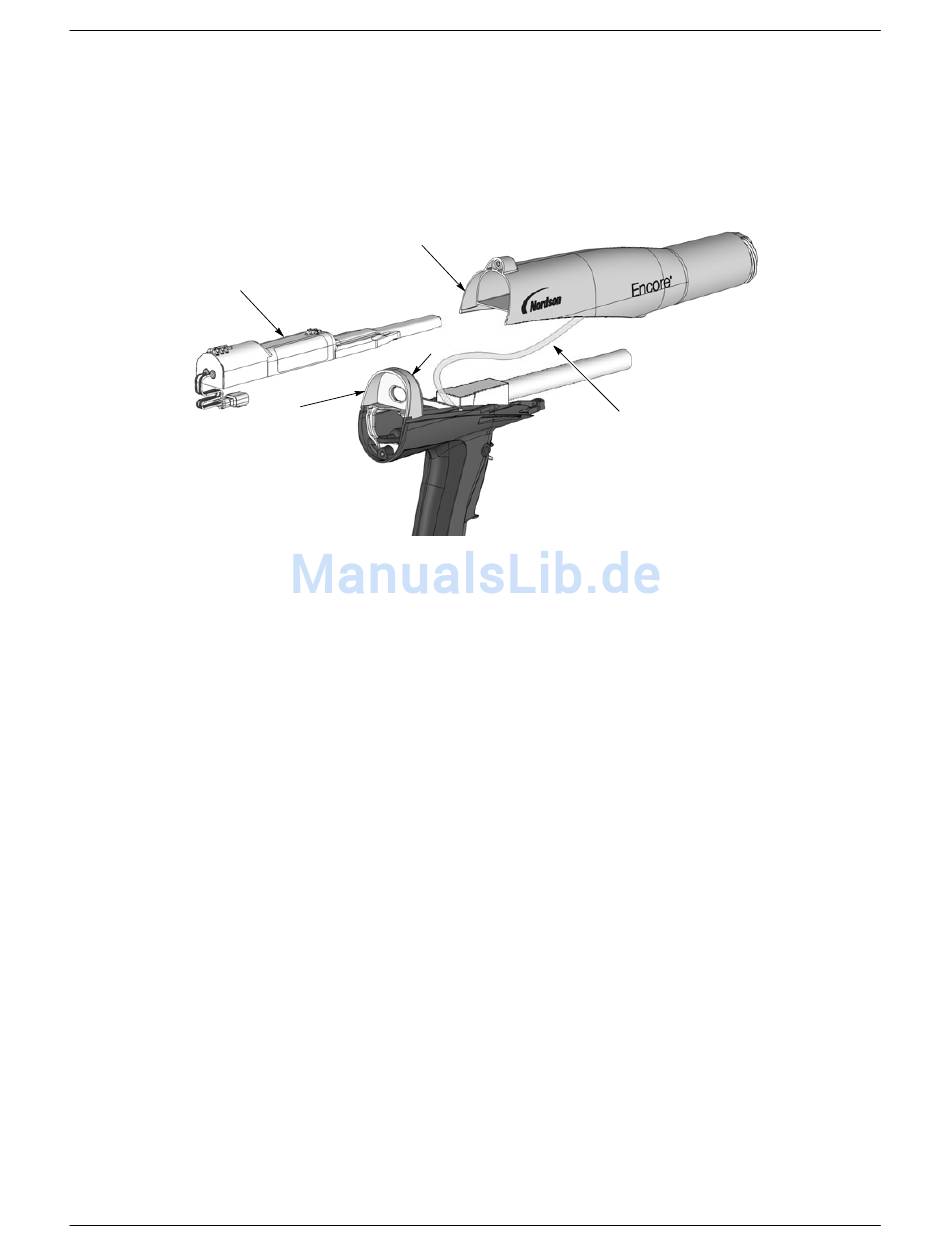

Abb. 6‐3 Spannungsversorgung vom Pistolengehäuse abnehmen
20. Pistolengehäuse
20A. Spülluftschlauch (Filterbaugruppe)
E 2012 Nordson Corporation

Stromversorgung ersetzen

HINWEIS: Wenn der Pulverweg ersetzt werden soll, diese Schritte überspringen.
1. Die Stromversorgung (21) aus dem Pistolengehäuse herausschieben.
2. Die Dichtung (23) auf der Rückseite des Schotts (24) überprüfen. Bei
Beschädigung ersetzen. Die Dichtung ist mit druckempfindlichem
Klebstoff am Schott befestigt.
20
23
24
21. Stromversorgung
23. Dichtung
3. Die neue Spannungsversorgung in die obere Öffnung im
Pistolengehäuse schieben. Dabei die Rippen im Pistolengehäuse
zwischen den erhöhten Nuten oben auf der Spannungsversorgung
entlang führen.
4. Auf das Ende der Spannungsversorgung drücken, um sicherzustellen,
dass die Kontaktspitze der Spannungsversorgung fest am
Messingkontakt im Pistolengehäuse sitzt.
5. Den Stecker des Kabelbaums der Spannungsversorgung durch die
obere Öffnung im Schott führen.
6. Wenn Pulverweg oder Kabel nicht ersetzt werden, das nächste Verfahren
überspringen und zu Seite 6‐5 zum Zusammensetzen der Pistole
gehen.

Pulverweg ersetzen

HINWEIS: Diese Schritte überspringen, falls Pulverweg oder Kabel nicht
ersetzt werden sollen. Zu Seite 6‐5 gehen, um die Sprühpistole wieder
zusammenzusetzen.
1. Siehe Abb. 6‐4. Das Ausgangsrohr (22) vom Eingangsrohr abnehmen.
Das Winkelstück des Ausgangsrohrs wird durch einen fest sitzenden
O-Ring auf dem Eingangsrohr gehalten. Das Winkelstück zum
Freimachen hin- und herwackeln.
2. Die zwei M3 x 20 Schrauben (31B) von der Griffbasis (39) abnehmen.
3. Die Basis weg vom Griff ziehen, die Unterseite des Erdungsstücks (27)
nach oben und weg vom Griff schwenken und es dann abnehmen.
Erdleiter am Erdungsstück angeschlossen lassen.
Reparatur
20A
24. Schott
P/N 7192349_01
6‐3
