7-18
Reparatur
Neue Handpistole installieren
Î Î
Î Î

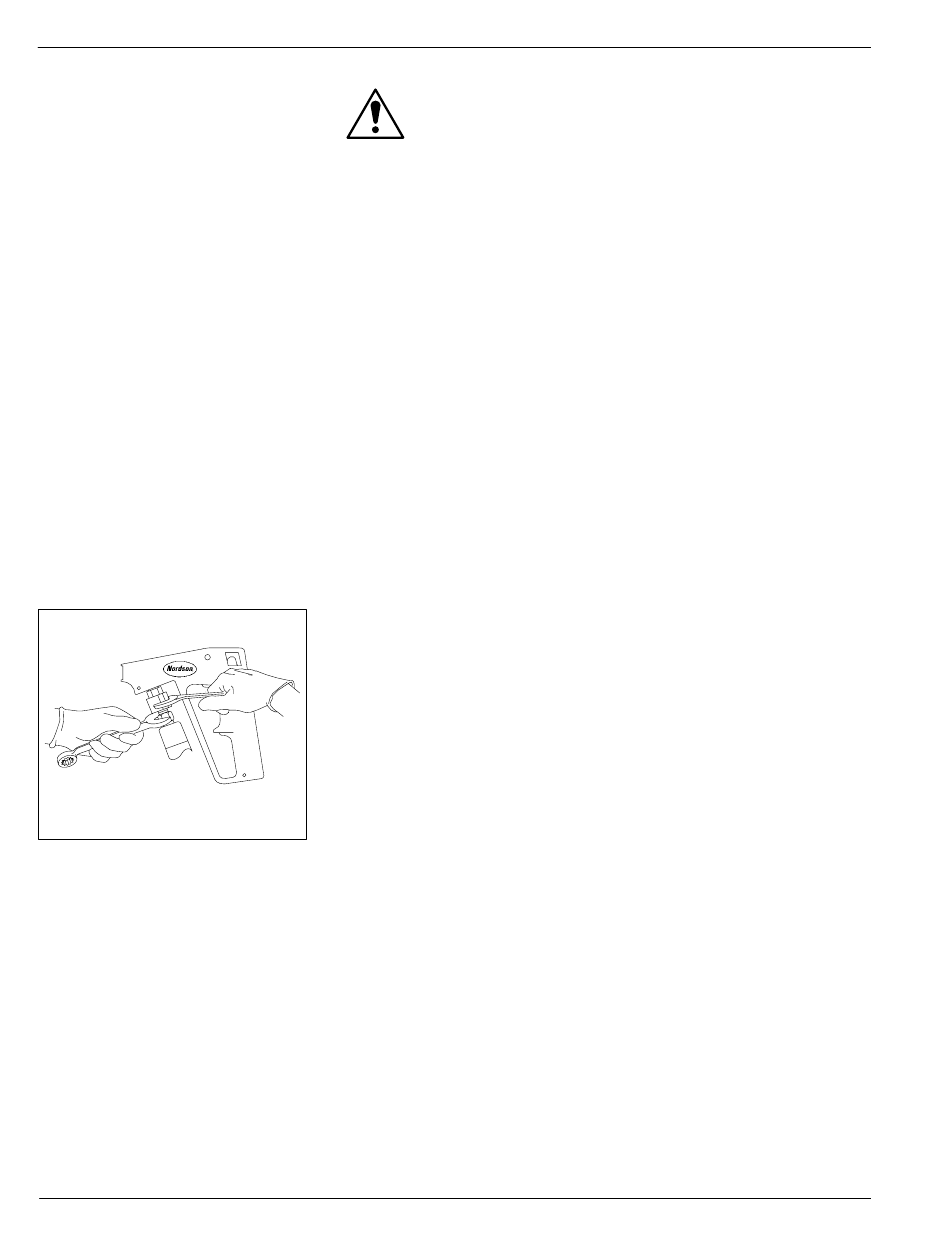

Abb . 7-20 Schlauch an der
Handpistole befestigen
(Wegen besserer Übersicht
ohne Darstellung der
elektrischen Anschlüsse)
Betriebsanleitung 42-95
VORSICHT: Handpistole, RTD und Cordset von Nordson sind
nicht kompatibel zu ähnlichen Bauteilen anderer Marken; um
eine mögliche Gefährdung auszuschließen, wenn eine nicht von
Nordson stammende Handpistole gegen eine Nordson
RTD-Handpistole ausgewechselt wird, muß ein Cordset-Um-
baukit bestellt und installiert werden. Wenden Sie sich an die
Niederlassung von Nordson. Zu den möglichen Gefährdungen
gehören zu hoher Temperaturanstieg und mangelhafte Erdung.
Es wird folgendes benötigt:
S
geeignete Schutzkleidung
S
Kreuzschlitzschraubendreher, 3 mm (
S
Gabelschlüssel, 28 mm (1
S
Gabelschlüssel, 18 mm (
Vor der Installation der neuen Handpistole ist darauf zu achten, daß
S
der Klebstoffdruck entlastet ist (siehe Klebstoffdruck entlasten )
S
der Leistungsschalter des Auftragsgerätes ausgeschaltet ist
S
die Spannung zum Hauptleistungsschalter des Auftragsgerätes
ausgeschaltet und gegen Einschalten verriegelt ist.
1. Siehe Abbildung 7-20. Schlauchanschlußnippel am Drehanschlußnip-
pel befestigen und mit zwei Schlüsseln festziehen. Mit dem einen
Schlüssel (28 mm; 1
mit dem anderen Schlüssel (18 mm;
nippel festziehen.
2. Siehe Abbildung 7-17. Stecker des Schlauch-Cordsets mit dem
Stecker der Handpistole verbinden.
3. Die beiden Gehäuseschalen der Pistole anbringen und mit den
zugehörigen Schrauben befestigen.
4203231A
4. Düse einsetzen.
412 629B
Ausgabe 11/98
1
/
in.)
8
1
/
in.)
16
11
/
in.)
16
1
/
in.) den Drehanschlußnippel festhalten und
16
11
/
in.) den Schlauchanschluß-
16
E 1998 Nordson Corporation
Alle Rechte vorbehalten
