DEUTSCH
Die vorliegenden Anleitungen beziehen sich auf folgende
Modelle:
844 MC Z16 CR - 844 MC CR - 844 MC CAT - 844 MC RF
Der elektromechanische Schiebetorantrieb FAAC Mod. 844
überträgt die Bewegung an den Torflügel über ein Zahnstangen-
bzw. Kettenritzel, das hierzu in geeigneter Weise mit dem
Schiebetor verbunden ist.
Durch dieses System wird das Tor bei stehendem Motor
mechanisch verriegelt, so daß sich die Installation eines Schlosses
erübrigt.
Der Getriebemotor beinhaltet mechanische/elektronische
Sicherheitskupplungen für einstellbaren Einklemmschutz.
Durch die manuelle Entriegelung läßt sich das Tor bei
Stromausfällen und Betriebsstörungen bequem betätigen.
Das elektronische Steuergerät läßt sich je nach Modell im
Antriebsgehäuse integrieren bzw. separat im eigenen Gehäuse
installieren.
Der Antrieb 844 ist zur Durchfahrtsregelung entwickelt und
hergestellt worden. Jede andere Anwendung ist daher
unbedingt zu vermeiden.

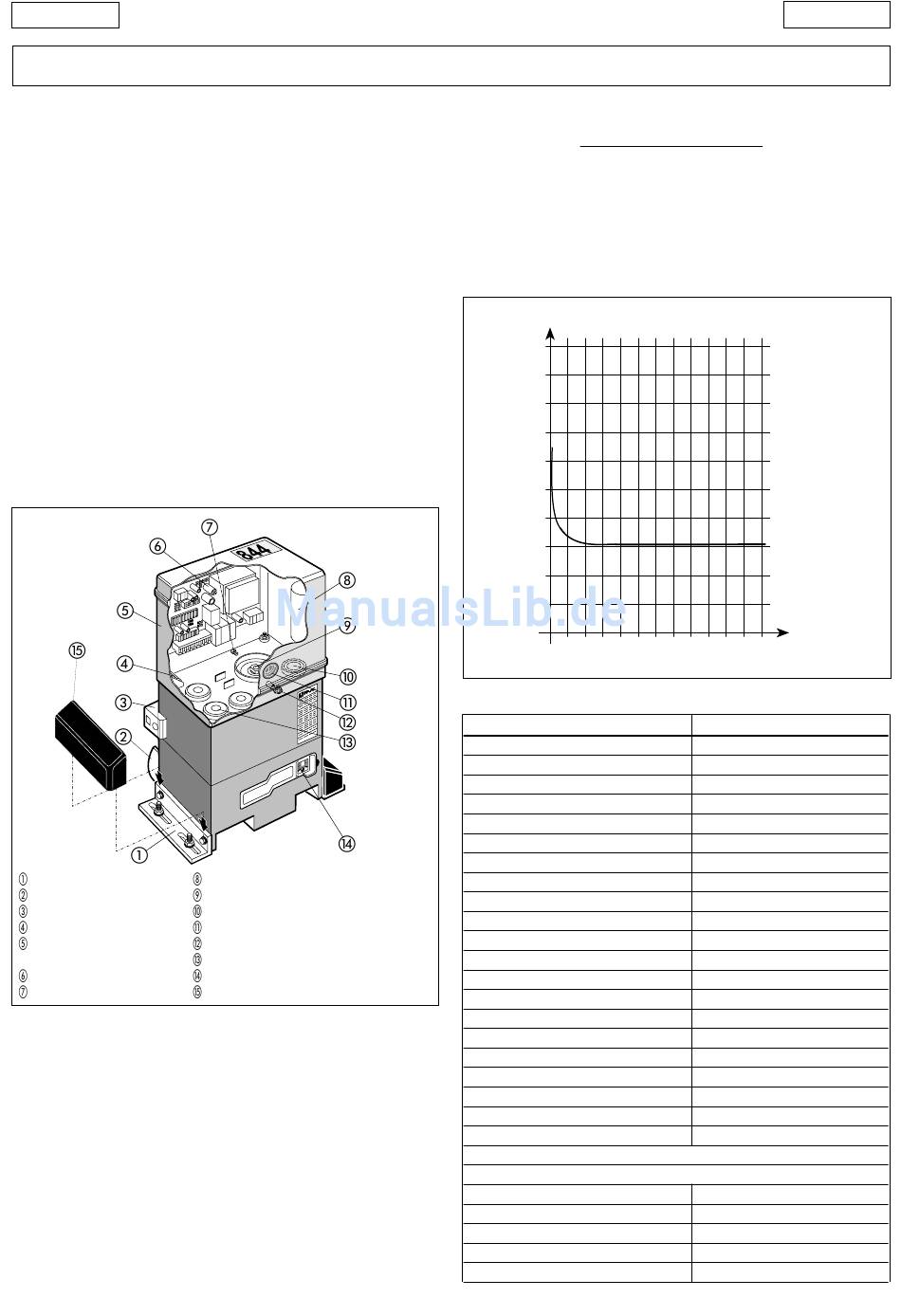

1. BESCHREIBUNG UND TECHNISCHE EIGENSCHAFTEN

Befestigungswinkel
Ritzel
Induktiver Endschalter (Fühler)
Aufnahme für Ersatzsicherungen
Gehäuse für elektronisches Steuer-
gerät
Elektronisches Steuergerät 844 MPS
Entlüftungsschraube
1.1.

MAXIMALE BENUTZUNGSKURVE

Anhand dieser Kurve läßt sich die maximale Betriebszeit (T) je
nach Benutzungsfrequenz (F) berechnen.
Bsp.: Der Antrieb 844 kann bei einer Benutzungsfrequenz von
30% im Dauerbetrieb eingesetzt werden.
Zur Gewährleistung eines störungsfreien Betriebs ist es
erforderlich, im Arbeitsbereich unter der Kurve zu bleiben.
Hinweis: Die Kurve wurde bei einer Temperatur von 24 °C erzielt.
Die direkte Sonneneinstrahlung kann zu einer Verringerung der
Benutzungsfrequenz bis zu 20% führen.
Berechnung der Benutzungsfrequenz
Es handelt sich um den Prozentsatz der Ist-Arbeitszeit (Öffnen +
Schließen) zur gesamten Zykluszeit (Öffnen + Schließen +
Pausenzeiten).
ANTRIEB 844 & 844 MPS
Betriebskondensator
Einstellschraube der Kupplung
Zugangsbohrung für Öleinfüllschraube
Gehäuseschloß mit Dreieckschlüssel
Erdungsanschluß
Kabelführungen
Entriegelungssystem mit Hebel
Seitenschutz
Abb. 1
Es gilt die Formel:
%F =
wobei,
Ta = Öffnungszeit
Tc = Schließzeit
Tp = Pausenzeit
Ti = Intervall zwischen zwei kompletten Zyklen.
Grafik der Benutzungsfrequenz
Percentuale % Duty cycle
di lav. %
100
90
80
70
60
50
40
30
20
10
0
1 2 3
Tempo (h) Time (h)
TAB. 1 TECHNISCHE EIGENSCHAFTEN ANTRIEB 844
MODELL
Versorgungsspannung
Aufgenommene Leistung (W)
Untersetzung
Zähnezahl Ritzel
Zahnstange
Max. Schubkraft daN
Max. Drehmoment (Nm)
Wärmeschutz auf Motorwicklung
Benutzungsfrequenz
Ölfüllung (l)
Ölsorte
Außentemperatur
Gewicht Getriebemotor (kg)
Schutzart
Max. Torgewicht (kg)
Torgeschwindigkeit (m/min)
Max. Torlänge (time-out)
Kupplung
Schutzbehandlung
Steuergerät
Endschalter
Platzbedarf LxHxT (mm)
Technische Daten Elektromotor
Drehzahl U/min
Leistung (W)
Aufnahme (A)
Betriebskondensator
Versorgung
36
Ta + Tc
X 100
Ta + Tc + Tp + Ti
% Fréquence % Benutzungs- % Frecuencia
d'utilisation frequenz de utilización
4 5 6 7 8 9 10 11 12 10
Temps (h) Zeit (Std.) Tiempo (h)
844
230V~ (+ 6 % - 10 %) 50Hz
650
1 ÷ 30
Z16 - (Z20)
Modul 4 - Teilung 12,566
110 (Z16) - 88 (Z20)
35
135 °C
30 % (s. Grafik)
1,8
FAAC XD 220
-20 ÷ +55 °C
15
IP 55
1800 (Z16) - 1000 (Z20)
9,5 (Z16) - 12 (Z20)
40m (Z16) - 50m (Z20)
Zweischeiben-Kupplung im Ölbad
Kataphorese
844MPS
Induktivfühler mit Blech
s. Abb. 3
1400
650
3.5
35µF
230V~ (+ 6 % - 10 %) 50Hz
