DEUTSCH
Die Anleitungen vor Gebrauch des Produkts aufmerksam
durchlesen und für künftigen Gebrauch aufbewahren.
ALLGEMEINE SICHERHEITSVORSCHRIFTEN
Bei fachgerechter Installation und vorschriftsmäßigem
Gebrauch gewährleisten die Antriebe 844 einen hohen
Sicherheitsgrad.
Die Beachtung einiger einfacher Verhaltensnormen kann
etwaige Gefahrensituationen weitestgehend vermeiden:
- Das Abstellen von Gegenständen und der Aufenthalt im
Umfeld des Antriebs ist nicht zulässig und Kindern sowie anderen
Personen zu verbieten. Dies gilt insbesondere während der
Antriebsfunktion.
- Funksteuerungen oder sonstige Impulsgeber sind außerhalb
der Reichweite von Kindern aufzubewahren, um eine
unbeabsichtigte Betätigung des Antriebs zu verhindern.
- Kindern ist das Spielen mit dem Antrieb zu untersagen.
- Den Bewegungsablauf der Torflügel nicht willkürlich behindern.
- Äste oder Sträucher dürfen die Torbewegung nicht
beeinträchtigen.
- Die Lichtsignale müssen einwandfrei funktionieren und gut
sichtbar sein.
- Die manuelle Betätigung der Torflügel darf erst nach der
Entriegelung erfolgen.
- Bei Betriebsstörungen die Torflügel zwecks Durchfahrt
entriegeln und den technischen Eingriff des qualifizierten
Fachpersonals abwarten.
- Nach Schaltung auf den manuellen Betrieb muß die Anlage
vor Wiederaufnahme der normalen Funktion von der
Stromversorgung getrennt werden.
- Die Umrüstung jeglicher Antriebskomponenten ist strikt
verboten.
- Auf keinen Fall eigenmächtige Reparaturen bzw. Eingriffe
vornehmen, sondern damit ausschließlich qualifiziertes
Fachpersonal beauftragen.
- Die Funktionstüchtigkeit von Antrieb, Sicherheitsvorrichtungen
und Erdungsanlage mindestens alle 6 Monate durch
Fachpersonal überprüfen lassen.
BESCHREIBUNG
Die Antriebe 844 sind für die Durchfahrtsregelung bei mittlerer
bis hoher Benutzungsfrequenz ausgelegt.
Bei Modell 844 handelt es sich um einen elektromechanischen
Schiebetorantrieb, der die Bewegung über ein Zahnstangen-
bzw. Kettenritzel, das hierzu in geeigneter Weise mit dem
Schiebetor gepaart ist, an den Torflügel überträgt.
Der Betrieb des Schiebetors unterliegt einem im Antrieb
integrierten elektronischen Steuergerät.
Sobald das Steuergerät bei geschlossenem Tor über Funk bzw.
andere Vorrichtungen einen Öffnungsimpuls empfängt, wird
der Motor bis zum Anfahren der Öffnungsstellung betätigt.
Im Automatikbetrieb schließt das Tor nach der eingestellten
Pausenzeit selbsttätig.
Die Betriebsart Halbautomatik erfordert dagegen einen zweiten
Schließimpuls.
Ein Öffnungsimpuls während der Schließphase bewirkt stets die
Bewegungsumkehr.
Ein Stoppimpuls (sofern vorgesehen) veranlaßt auf jeden Fall
den Bewegungshalt.
Informationen zum genauen Verhalten des Schiebetors in den
einzelnen Betriebslogiken gibt der Installateur.
Die Antriebe sind mit Sicherheiten (Lichtschranken) ausgestattet,
die das Tor bei einem Hindernis in ihrem Wirkungsbereich am
Schließen hindern.
Das System gewährleistet die mechanische Verriegelung bei
stehendem Motor, so daß sich der Einbau von Elektroschlössern
erübrigt.
Für die manuelle Öffnung ist daher das entsprechende
Entriegelungssystem zu betätigen.
BENUTZERINFORMATION
ANTRIEB 844
Der Getriebemotor weist eine einstellbare mechanische
Kupplung für absoluten Einklemmschutz auf.
Ein induktiver Endschalter erfaßt den Durchlauf der an der
Zahnstange befestigten Profilbleche in den entsprechenden
Endstellungen. Das elektronische Steuergerät ist im
Getriebemotor integriert.
Bei Stromausfällen bzw. Betriebsstörungen kann das Tor manuell
entriegelt und betätigt werden.
Das Lichtsignal zeigt die ablaufende Flügelbewegung an.
MANUELLER BETRIEB
Sollte infolge von Stromausfällen bzw. Betriebsstörungen ein
manueller
Entriegelungssystem wie folgt zu betätigen.
1)
2)
3)
NORMALEN BETRIEB WIEDERHERSTELLEN
Vor Verriegelung des Antriebs wird durch Unterbrechung der
Stromzufuhr sicher verhindert, daß ein unfreiwilliger Impuls die
Torbewegung während des manuellen Betriebs auslösen
könnte.
1)
2)
3)
4)
45
Torbetrieb erforderlich

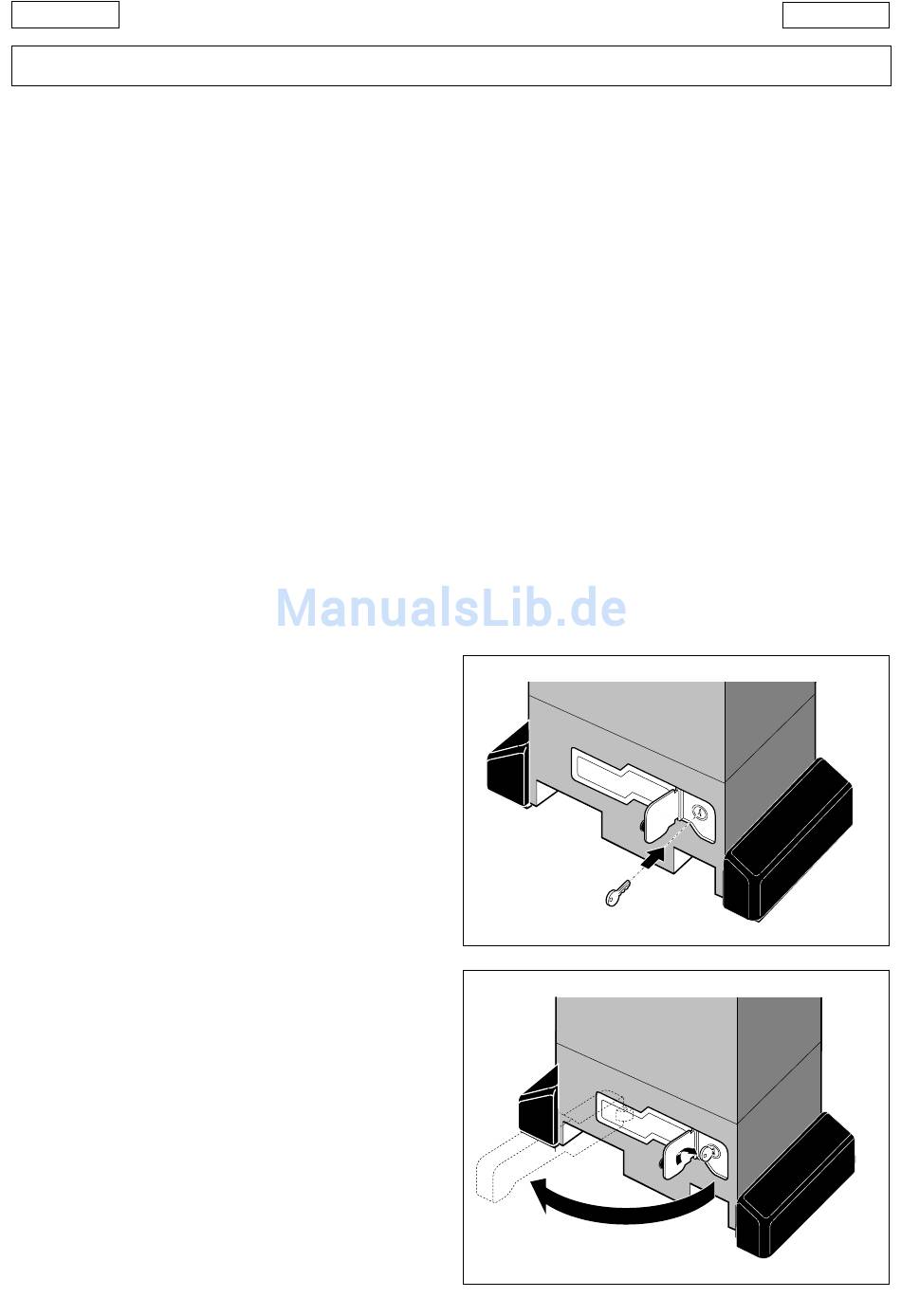

Die Schutzklappe öffnen und den mitgelieferten Schlüssel
in das Schloß einstecken (Abb.1).
Den Schlüssel im Uhrzeigersinn drehen und den
Entriegelungshebel gem. Abb. 2 herausziehen.
Das Tor von Hand öffnen bzw. schließen.
Entriegelungshebel einklappen.
Schlüssel gegen den Uhrzeigersinn drehen.
Schlüssel abziehen und Schutzklappe schließen.
Tor von Hand bis zum Einrasten der Entriegelung bewegen.
DEUTSCH
sein, ist das
Abb. 1
Abb. 2
