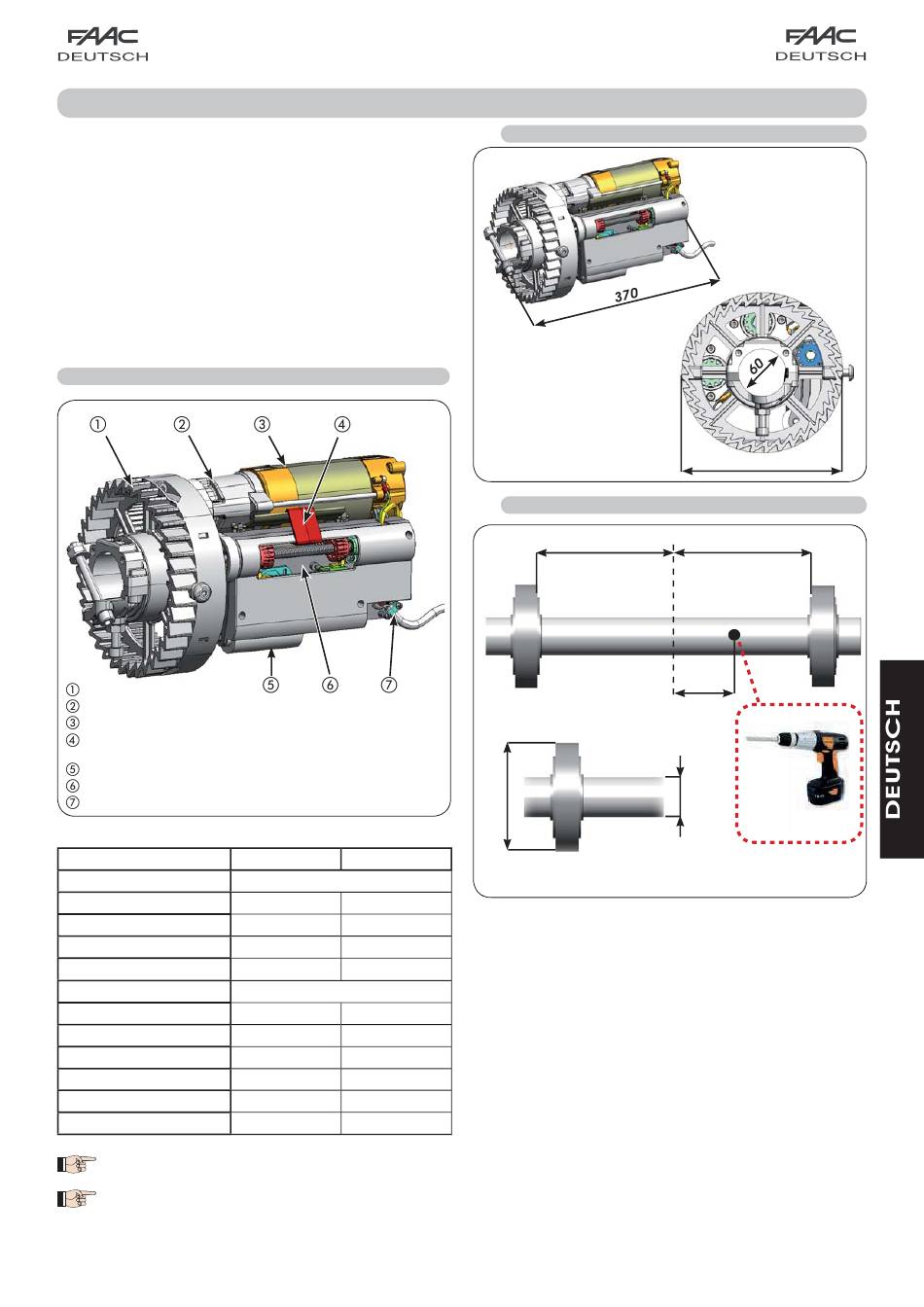

Diese Anleitungen beziehen sich auf folgende Automationen:
R 180 - R 280
Die FAAC Automation für Rollgitter besteht aus einem Antriebskranz und
einem Hauptteil mit Antrieb, Untersetzungsgetriebe und Endanschlägen.
Die mit Elektrobremse ausgestatteten Modelle gewährleisten die
Beibehaltung der angehobenen Position, wenn die Bewegung nicht
perfekt ausgeglichen ist.
Die Automationen R180 und R280 sind zum Auf-/Abrollen von
Rollgittern ausgelegt, die unter die vom Hersteller FAAC angegebenen
technischen Spezifikationen fallen. Alle anderen Anwendungen sind
zu vermeiden.
1
BESCHREIBUNG UND TECHNISCHE DATEN
Antriebskranz
Untersetzung
Einphasenmotor
Service-Bügel (DARF ERST nach der Installation ENTFERNT
werden)
Anlaufkondensator
Endanschläge
Anschlusskabel
Tab. 1 - Technische Daten Antrieb R180 und R280
Modell
Versorgungsspannung
Aufgenommene Stromstärke
Max Antriebsdrehmoment
Hebeleistung
Aufrollgeschwindigkeit
Temperatur am Aufstellungsort
Durchmesser der Rollgitterwelle
Durchmesser Aufrollflansch
Maximale Höhe des Rollgitters
Maximale Breite des Rollgitters
Gewicht des Antriebs
R.O.T. (bei 25°C)
* Die im Standardlieferumfang enthaltenen entsprechenden
Einsatzstücke verwenden.
** Die entsprechenden erhältlichen Passstücke verwenden.
AUTOMATION R180 / R280
Abb. 1
R 180
R 280
230 V~ (+6% -10%) 50 (60) Hz
2,4 A
4,4 A
180 Nm
280 Nm
180 Kg
280 Kg
10 Umdrehungen/Min
10 Umdrehungen/Min
- 40 °C ÷ +55 °C
60 /48*/42* mm
60 /48*/42* mm
200 / 220** mm
200 / 220** mm
8 m
8 m
4,5 m
4,5 m
8,7 Kg
12,5 Kg
100 sec
120 sec
1.1 ABMESSUNGEN
Maße in mm
Abb. 2
1.2 MECHANISCHE VORBEREITUNGEN
=
?
Das Rollgitter vollständig abrollen und den Mittelpunkt der Aufrollwelle
feststellen.
Entsprechend den Angaben in Abb. 3 400 mm rechts vom Mittelpunkt
ein Bohrloch mit einem Durchmesser von 15 mm bohren. Dieses Bohrloch
wird für das Durchziehen des Anschlusskabels und des Freigabekabels
für die Elektrobremseinrichtung (optional) verwendet.
Die Durchmesser von Riemenscheibe und Aufrollwelle messen, um
festzustellen, ob Einsatzstücke für den Befestigungsflansch oder Passstücke
für den Antriebskranz laut Erklärungen im Kapitel 3.3 „MONTAGE DES
ANTRIEBS" zu verwenden sind.
3
204
=
400
?
Ø 15
Maße in mm
Abb. 3
