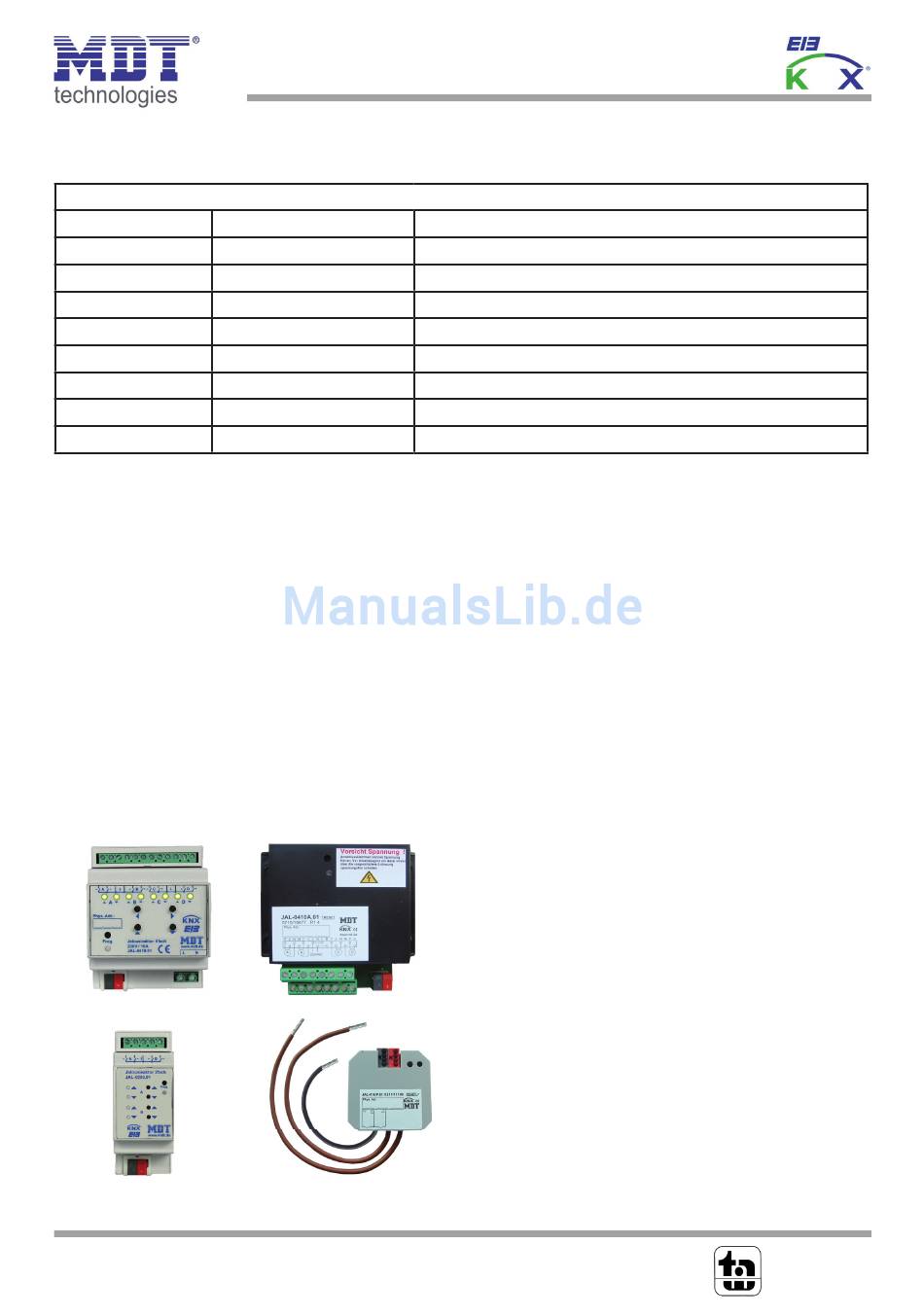

Datenblatt - MDT JAL-0410.01 Technisches Handbuch

MDT Jalousieaktor 2/4/8-fach, Reiheneinbaugerät
MDT Jalousieaktor 1-fach, Unterputzgerät
MDT Jalousieaktor 4-fach, Aufputzgerät
Ausführungen
JAL-0206.01 Jalousieaktor 2-fach
JAL-0410.01 Jalousieaktor 4-fach
JAL-0810.01 Jalousieaktor 8-fach
JAL-0410D.01 Jalousieaktor 4-fach
JAL-0810D.01 Jalousieaktor 8-fach
JAL-01UP.01 Jalousieaktor 1-fach
JAL-0410A.01 Jalousieaktor 4-fach
Der MDT Jalousieaktor empfängt KNX/EIB Telegramme und steuert bis zu 8 Jalousien unabhängig voneinander. Jeder
Kanal wird über zwei monostabile Relais geschaltet. Die Jalousieaktoren in der Ausführung als Reiheneinbaugerät können
zusätzlich über Taster am Aktor manuell betätigt werden.
Jeder Kanal ist durch die ETS3/4 individuell programmierbar. Zur Auswahl stehen Statusrückmeldungen, Sperr-
funktionen, zentrale Schaltfunktionen sowie umfangreiche Kalibrier- und Positionierfunktionen. Zusätzlich können pro
Kanal bis zu 8 Szenarien programmiert werden. Bei Netzspannungsausfall werden alle Ausgänge ausgeschaltet.
Für den Fall eines Busspannungsausfalles oder einer Wiederkehr können die Schaltstellungen der Relais individuell für
jeden Kanal programmiert werden.
Für 24VDC Motoren ist der JAL-0x10D.01 mit Polwendeschaltung zu verwenden.
Bei den Reiheneinbaugeräten sind je zwei L-Anschlüsse intern gebrückt, die Auf- und Unterputzgeräte haben einen
gemeinsamen L- Anschluß. Dies minimiert den Verkabelungsaufwand und erhöht die Übersichtlichkeit der Verdrahtung.
Der MDT Jalousieaktor ist in Ausführungen zur Montage auf Hutschiene, Aufputzmontage und Installation in der
Schalterdose erhältlich. Die Montage muss in trockenen Innenräumen erfolgen.
Zur Inbetriebnahme und Projektierung des MDT Jalousieaktors benötigen Sie die ETS3f/ETS4. Die Produktdatenbank
fi nden Sie auf unserer Internetseite unter www.de/Downloads.html
JAL-0410.01
JAL-0206.01
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0312
MDT Jalousieaktor
2TE REG, 6A, für Rollladenmotoren 230VAC bis 300W
4TE REG, 10A, für Rollladenmotoren 230VAC bis 600W
8TE REG, 10A, für Rollladenmotoren 230VAC bis 600W
4TE REG, 8A, für Rollladenmotoren 24VDC bis 180W
8TE REG, 8A, für Rollladenmotoren 24VDC bis 180W
Unterputzgerät, 6A, für Rollladenmotoren 230VAC bis 300W
Aufputzgerät, 10A, für Rollladenmotoren 230VAC bis 600W
JAL-0410A.01
JAL-01UP.01
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
• Produktion in Engelskirchen, zertifi ziert nach ISO 9001
• Taster für Handbetrieb und LED Anzeige pro Ausgang (REG)
• Betriebsart Jalousie/Rolllade programmierbar
• Lauf-, Pausen- und Schrittzeit frei programmierbar
• Getrennte Verfahrzeit für Auf/Ab einstellbar
• 1-bit Automatiksteuerung und Sonnenschutzfunktion
• 8-bit Positionierung für Höhe und Lamelle
• 8 Szenen pro Kanal, Alarm-, Zentral- und Sperrfunktionen
• Tastbetrieb zur genauen Positionierung
• Programmierbares Verhalten bei Busspannungsausfall/-wiederkehr
• Je zwei L- Anschlüsse intern gebrückt (Reiheneinbaugerät)
• Gemeinsamer L- Anschluss (Auf- und Unterputzgeräte)
• Integrierter Busankoppler
• 3 Jahre Produktgarantie
N
DIN EN ISO 9001
TAW Cert
Zert.Nr.1905606
