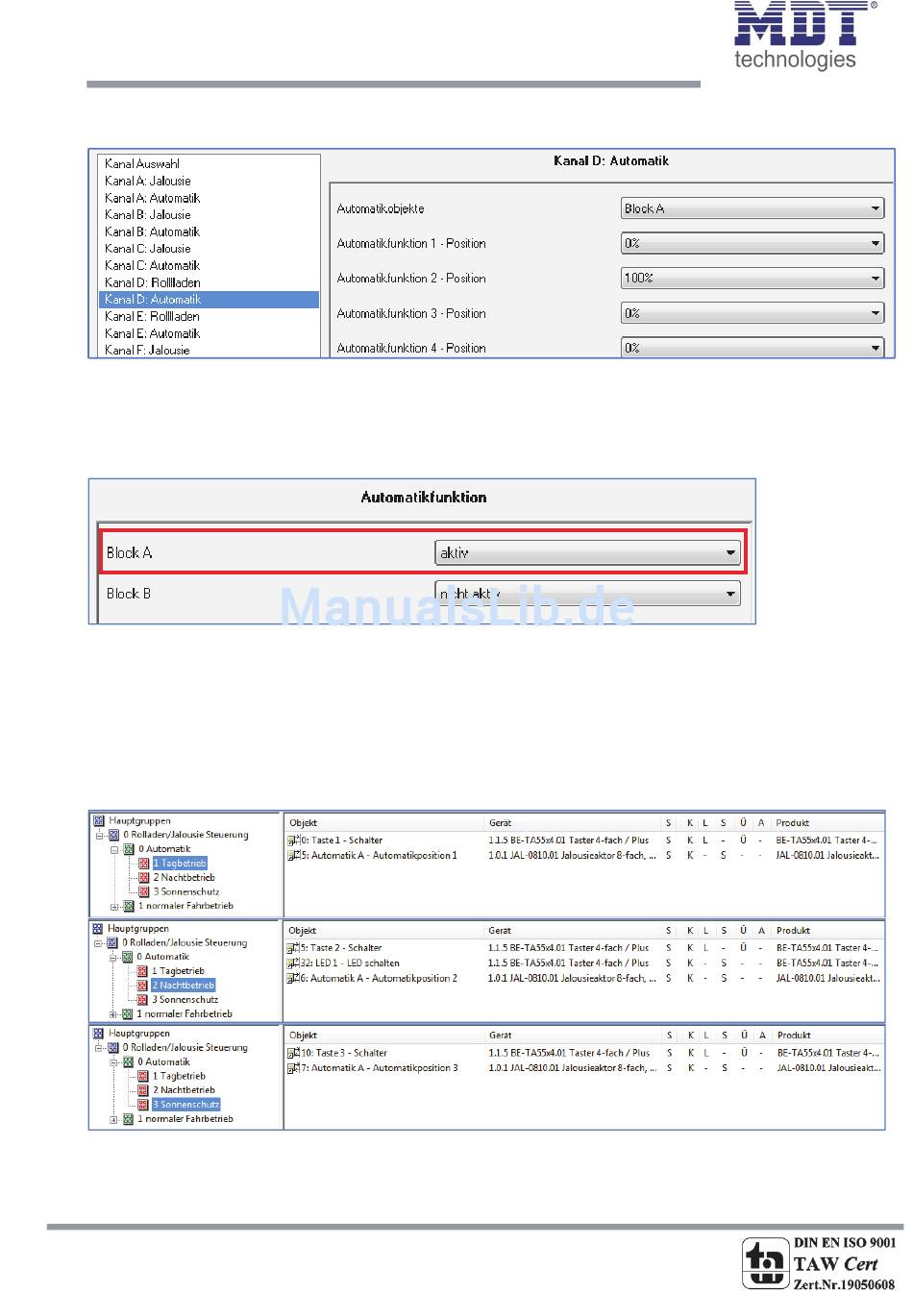

Das nachfolgende Bild zeigt die Programmierung für den Unterpunkt Kanal E: Automatik, diesmal
ohne Sonnenschutz:
Ist die Programmierung der Automatikpositionen für die einzelnen Kanäle abgeschlossen, so muss im
nächsten Schritt der zugehörige Automatikblock aktiviert werden. Dazu wird der Unterpunkt
Automatikfunktion aufgerufen. Hier können nun die Blöcke A & B einzeln aktiviert werden. Da in
diesem Beispiel der Automatikblock A verwendet wurde, muss auch dieser aktiviert werden:
Nun muss der Taster parametriert werden, welcher die einzelnen Zustände aufrufen soll. Da eine LED
im Nachtbetrieb geschaltet werden soll wird hierzu die Plus‐Variante mit 4 Tasten verwendet.
In dem Taster müssen drei Tasten als Schalten parametriert werden mit der Unterfunktion „Schalten
steigende Flanke" (Wert für steigende Flanke: An).
Zusätzlich wird eine LED mit einem externen Objekt geschaltet.
Abschließend muss dann die Zuordnung der Gruppenadressen vorgenommen werden.
Für die Gruppenadressen ergeben sich dann die nachfolgenden Zuordnungen:
