Technisches Handbuch Jalousieaktor JAL‐0X10X.01

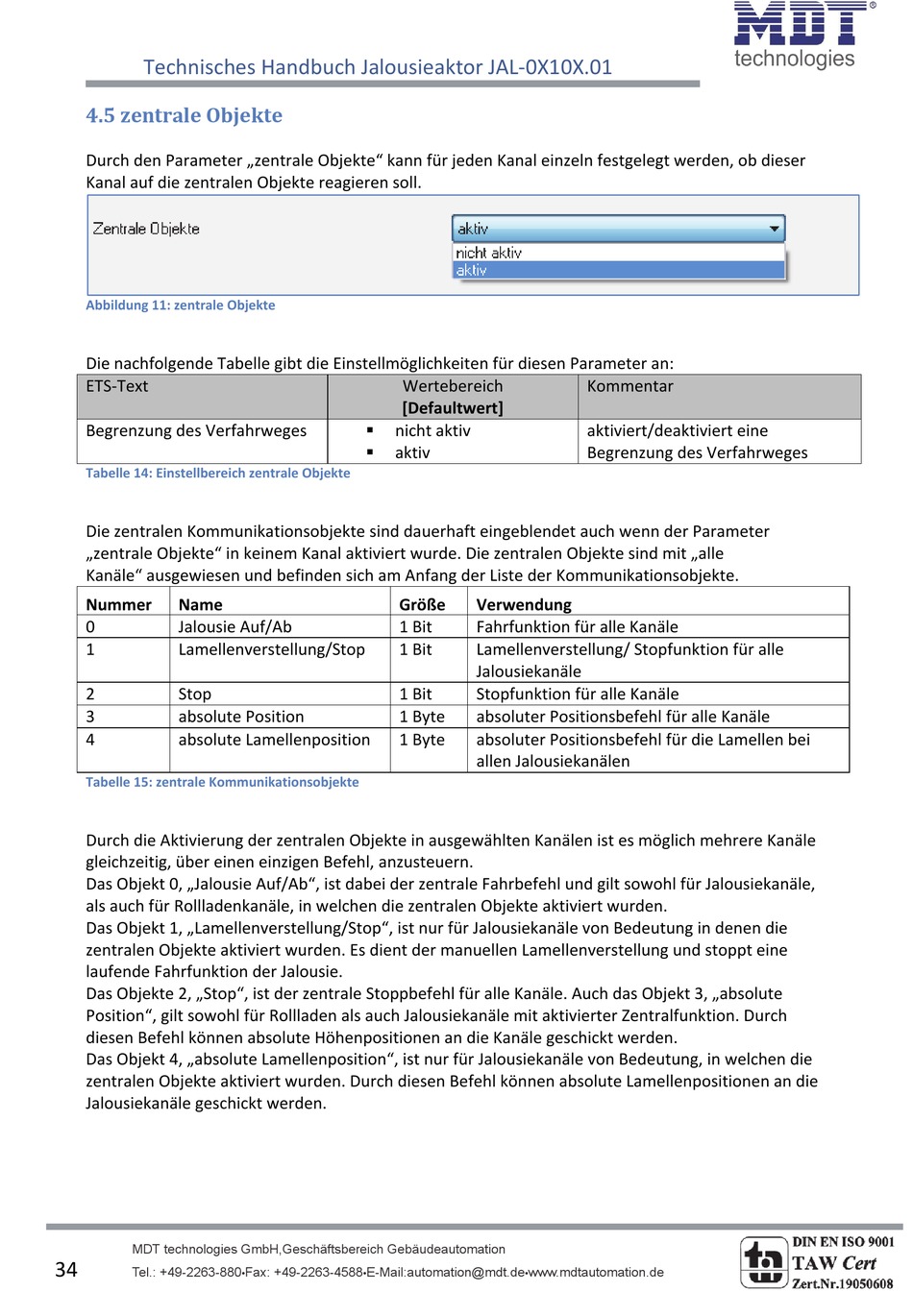

4.5 zentrale Objekte
Durch den Parameter „zentrale Objekte" kann für jeden Kanal einzeln festgelegt werden, ob dieser
Kanal auf die zentralen Objekte reagieren soll.
Abbildung 11: zentrale Objekte
Die nachfolgende Tabelle gibt die Einstellmöglichkeiten für diesen Parameter an:
ETS‐Text
Begrenzung des Verfahrweges
Tabelle 14: Einstellbereich zentrale Objekte
Die zentralen Kommunikationsobjekte sind dauerhaft eingeblendet auch wenn der Parameter
„zentrale Objekte" in keinem Kanal aktiviert wurde. Die zentralen Objekte sind mit „alle
Kanäle" ausgewiesen und befinden sich am Anfang der Liste der Kommunikationsobjekte.
Nummer Name
0 Jalousie Auf/Ab
1 Lamellenverstellung/Stop
2 Stop
3 absolute Position
4 absolute Lamellenposition
Tabelle 15: zentrale Kommunikationsobjekte
Durch die Aktivierung der zentralen Objekte in ausgewählten Kanälen ist es möglich mehrere Kanäle
gleichzeitig, über einen einzigen Befehl, anzusteuern.
Das Objekt 0, „Jalousie Auf/Ab", ist dabei der zentrale Fahrbefehl und gilt sowohl für Jalousiekanäle,
als auch für Rollladenkanäle, in welchen die zentralen Objekte aktiviert wurden.
Das Objekt 1, „Lamellenverstellung/Stop", ist nur für Jalousiekanäle von Bedeutung in denen die
zentralen Objekte aktiviert wurden. Es dient der manuellen Lamellenverstellung und stoppt eine
laufende Fahrfunktion der Jalousie.
Das Objekte 2, „Stop", ist der zentrale Stoppbefehl für alle Kanäle. Auch das Objekt 3, „absolute
Position", gilt sowohl für Rollladen als auch Jalousiekanäle mit aktivierter Zentralfunktion. Durch
diesen Befehl können absolute Höhenpositionen an die Kanäle geschickt werden.
Das Objekt 4, „absolute Lamellenposition", ist nur für Jalousiekanäle von Bedeutung, in welchen die
zentralen Objekte aktiviert wurden. Durch diesen Befehl können absolute Lamellenpositionen an die
Jalousiekanäle geschickt werden.
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
34
Tel.: +49-2263-880
Wertebereich
[Defaultwert]

nicht aktiv

aktiv
Größe
1 Bit
1 Bit
1 Bit
1 Byte
1 Byte
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Kommentar
aktiviert/deaktiviert eine
Begrenzung des Verfahrweges
Verwendung
Fahrfunktion für alle Kanäle
Lamellenverstellung/ Stopfunktion für alle
Jalousiekanäle
Stopfunktion für alle Kanäle
absoluter Positionsbefehl für alle Kanäle
absoluter Positionsbefehl für die Lamellen bei
allen Jalousiekanälen
