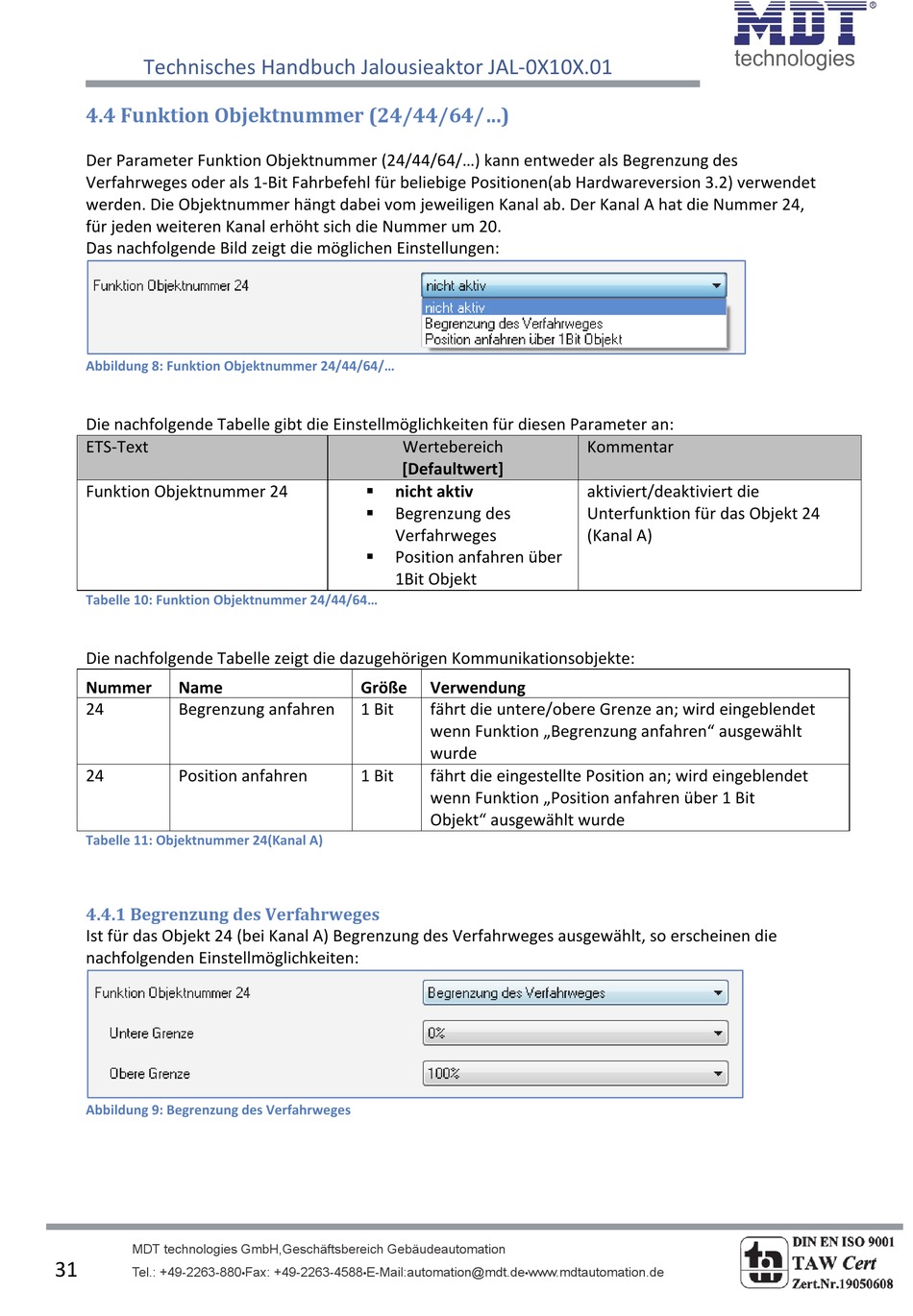

4.4 Funktion Objektnummer (24/44/64/...)
Der Parameter Funktion Objektnummer (24/44/64/...) kann entweder als Begrenzung des
Verfahrweges oder als 1‐Bit Fahrbefehl für beliebige Positionen(ab Hardwareversion 3.2) verwendet
werden. Die Objektnummer hängt dabei vom jeweiligen Kanal ab. Der Kanal A hat die Nummer 24,
für jeden weiteren Kanal erhöht sich die Nummer um 20.
Das nachfolgende Bild zeigt die möglichen Einstellungen:
Abbildung 8: Funktion Objektnummer 24/44/64/...
Die nachfolgende Tabelle gibt die Einstellmöglichkeiten für diesen Parameter an:
ETS‐Text
Funktion Objektnummer 24
Tabelle 10: Funktion Objektnummer 24/44/64...
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
24 Begrenzung anfahren
24 Position anfahren
Tabelle 11: Objektnummer 24(Kanal A)
4.4.1 Begrenzung des Verfahrweges
Ist für das Objekt 24 (bei Kanal A) Begrenzung des Verfahrweges ausgewählt, so erscheinen die
nachfolgenden Einstellmöglichkeiten:
Abbildung 9: Begrenzung des Verfahrweges
