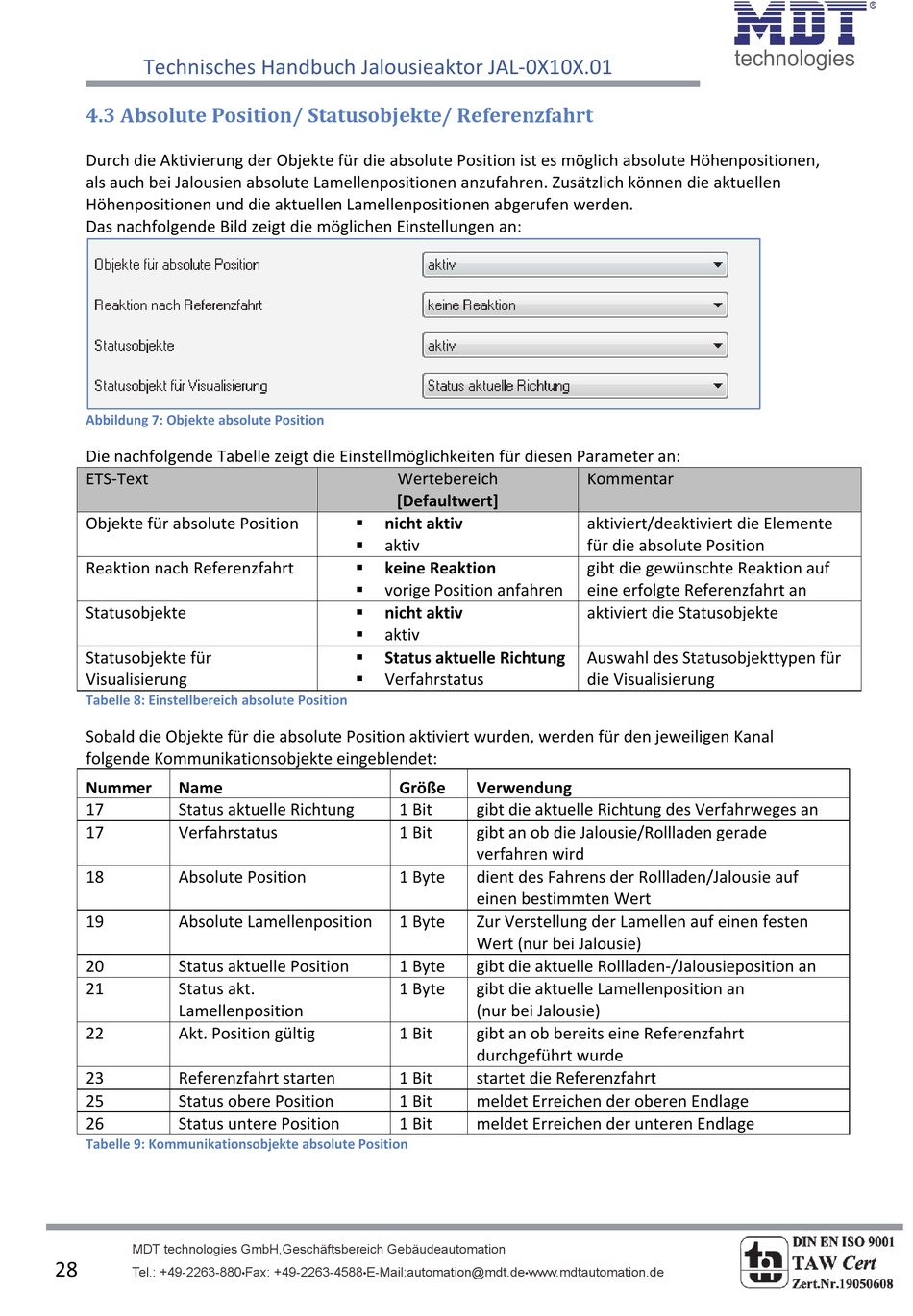

Absolute Position/ Statusobjekte/ Referenzfahrt; Abbildung 7: Objekte Absolute Position; Tabelle 8: Einstellbereich Absolute Position; Tabelle 9: Kommunikationsobjekte Absolute Position - MDT JAL-0410.01 Technisches Handbuch

Technisches Handbuch Jalousieaktor JAL‐0X10X.01
4.3 Absolute Position/ Statusobjekte/ Referenzfahrt
Durch die Aktivierung der Objekte für die absolute Position ist es möglich absolute Höhenpositionen,
als auch bei Jalousien absolute Lamellenpositionen anzufahren. Zusätzlich können die aktuellen
Höhenpositionen und die aktuellen Lamellenpositionen abgerufen werden.
Das nachfolgende Bild zeigt die möglichen Einstellungen an:
Abbildung 7: Objekte absolute Position
Die nachfolgende Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter an:
ETS‐Text
Objekte für absolute Position
Reaktion nach Referenzfahrt
Statusobjekte
Statusobjekte für
Visualisierung
Tabelle 8: Einstellbereich absolute Position
Sobald die Objekte für die absolute Position aktiviert wurden, werden für den jeweiligen Kanal
folgende Kommunikationsobjekte eingeblendet:
Nummer Name
17 Status aktuelle Richtung
17 Verfahrstatus
18 Absolute Position
19 Absolute Lamellenposition
20 Status aktuelle Position
21 Status akt.
Lamellenposition
22 Akt. Position gültig
23 Referenzfahrt starten
25 Status obere Position
26 Status untere Position
Tabelle 9: Kommunikationsobjekte absolute Position
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
28
Tel.: +49-2263-880
Wertebereich
[Defaultwert]

nicht aktiv

aktiv

keine Reaktion

vorige Position anfahren

nicht aktiv

aktiv

Status aktuelle Richtung

Verfahrstatus
Größe
1 Bit
1 Bit
1 Byte
1 Byte
1 Byte
1 Byte
1 Bit
1 Bit
1 Bit
1 Bit
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Kommentar
aktiviert/deaktiviert die Elemente
für die absolute Position
gibt die gewünschte Reaktion auf
eine erfolgte Referenzfahrt an
aktiviert die Statusobjekte
Auswahl des Statusobjekttypen für
die Visualisierung
Verwendung
gibt die aktuelle Richtung des Verfahrweges an
gibt an ob die Jalousie/Rollladen gerade
verfahren wird
dient des Fahrens der Rollladen/Jalousie auf
einen bestimmten Wert
Zur Verstellung der Lamellen auf einen festen
Wert (nur bei Jalousie)
gibt die aktuelle Rollladen‐/Jalousieposition an
gibt die aktuelle Lamellenposition an
(nur bei Jalousie)
gibt an ob bereits eine Referenzfahrt
durchgeführt wurde
startet die Referenzfahrt
meldet Erreichen der oberen Endlage
meldet Erreichen der unteren Endlage
