Technisches Handbuch Jalousieaktor JAL‐0X10X.01
Die Kommunikationsobjekte sind in der nachfolgenden Tabelle dargestellt:
Nummer Name
5 Automatik A Automatikposition 1
6 Automatik A Automatikposition 2
7 Automatik A Automatikposition 3
8 Automatik A Automatikposition 4
9 Automatik B Automatikposition 1
10 Automatik B Automatikposition 2
11 Automatik B Automatikposition 3
12 Automatik B Automatikposition 4
Tabelle 21: Kommunikationsobjekte Automatikfunktion
Die Kommunikationsobjekte, mit der Größe 1 Bit, können dann den Gruppenadressen beliebig
zugeordnet werden.
Durch den Aufruf eines der 8 Kommunikationsobjekte werden dann die hinterlegten Werte für diese
Automatikfunktion aufgerufen. Mit dem Aufruf eines Kommunikationsobjektes ist es möglich alle
Kanäle des Jalousieaktors gleichzeitig auf den parametrierten Wert zu fahren oder nur einen
einzelnen Kanal. Dies hängt von der Parametrierung ab, welche für die einzelnen Kanäle im
Unterpunkt für die Automatikfunktion (siehe 4.7.1), vorgenommen wurde. Um mehrere Kanäle
gleichzeitig auf bestimmte Werte zu fahren müssen für diese Kanäle die gleichen Automatikblöcke
gewählt werden und die gewünschten Werte für die gleiche Automatikposition hinterlegt werden.
4.8 Alarmfunktion/übergeordnete Funktionen
Mit der Alarmfunktion kann der Jalousieaktor auf bestimmte Wettersituationen reagieren und für die
Kanäle bestimmte Aktionen zum Schutz der Jalousie/Rollladen einleiten. Zusätzlich können in der
Alarmfunktion eine Sperrfunktion aktiviert werden und das Verhalten für einen Busspannungsausfall,
bzw. der Busspannungswiederkehr definiert werden. Die Alarmfunktion kann für jeden Kanal einzeln
aktiviert und individuell parametriert werden.
Über KNX‐Wetterstationen können die Signale für die Alarme eingeholt werden. Der Jalousieaktor ist
dann in der Lage diese auszuwerten und nach Parametrierung umzusetzen.
Das nachfolgende Bild zeigt die Aktivierung der Alarmfunktion für einen Kanal:

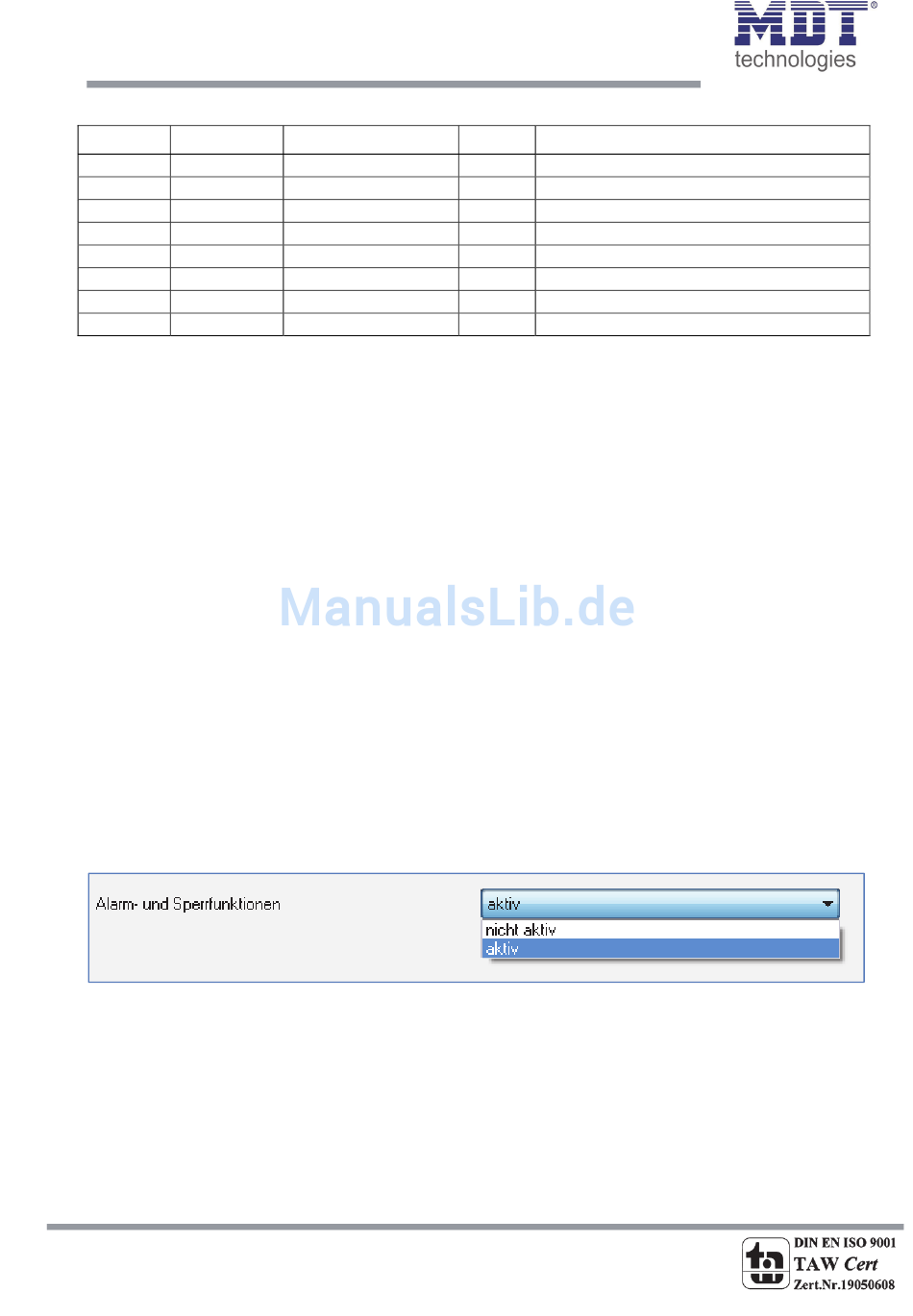

Abbildung 18: Alarmfunktion
Wird die Alarmfunktion für einen Kanal aktiviert, so erscheint für diesen Kanal im linken
Auswahlmenü ein Unterpunkt (Kanal X: Alarme), in welchem die weitere Parametrierung der
Alarmfunktion erfolgen kann.
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
42
Tel.: +49-2263-880
Funktion
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Größe Verwendung
1 Bit Aufruf der 1. Automatikposition in Block A
1 Bit Aufruf der 2. Automatikposition in Block A
1 Bit Aufruf der 3. Automatikposition in Block A
1 Bit Aufruf der 4. Automatikposition in Block A
1 Bit Aufruf der 1. Automatikposition in Block B
1 Bit Aufruf der 2. Automatikposition in Block B
1 Bit Aufruf der 3. Automatikposition in Block B
1 Bit Aufruf der 4. Automatikposition in Block B
