Technisches Handbuch Jalousieaktor JAL‐0X10X.01

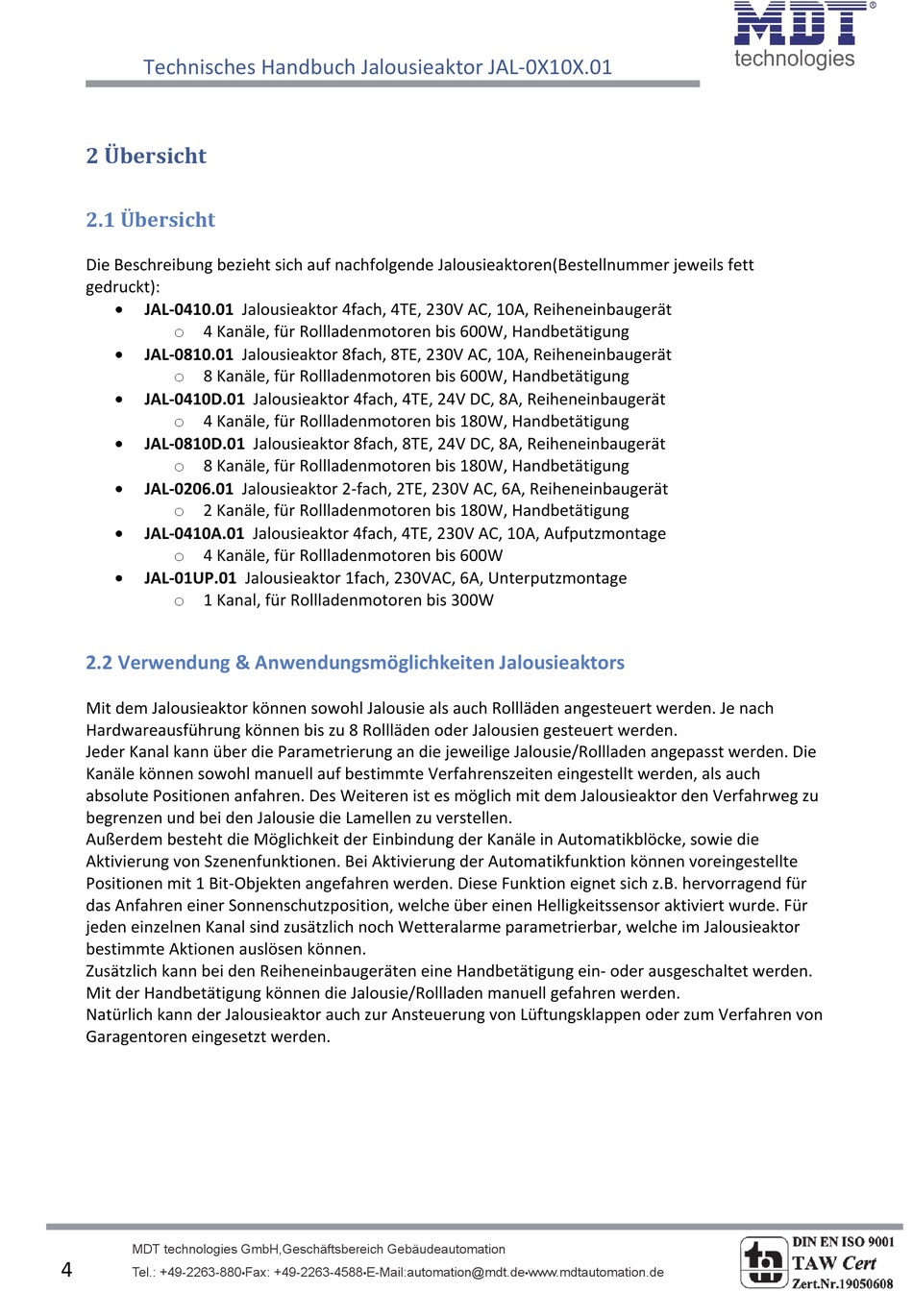

2 Übersicht
2.1 Übersicht
Die Beschreibung bezieht sich auf nachfolgende Jalousieaktoren(Bestellnummer jeweils fett
gedruckt):

JAL‐0410.01 Jalousieaktor 4fach, 4TE, 230V AC, 10A, Reiheneinbaugerät
o 4 Kanäle, für Rollladenmotoren bis 600W, Handbetätigung

JAL‐0810.01 Jalousieaktor 8fach, 8TE, 230V AC, 10A, Reiheneinbaugerät
o 8 Kanäle, für Rollladenmotoren bis 600W, Handbetätigung

JAL‐0410D.01 Jalousieaktor 4fach, 4TE, 24V DC, 8A, Reiheneinbaugerät
o 4 Kanäle, für Rollladenmotoren bis 180W, Handbetätigung

JAL‐0810D.01 Jalousieaktor 8fach, 8TE, 24V DC, 8A, Reiheneinbaugerät
o 8 Kanäle, für Rollladenmotoren bis 180W, Handbetätigung

JAL‐0206.01 Jalousieaktor 2‐fach, 2TE, 230V AC, 6A, Reiheneinbaugerät
o 2 Kanäle, für Rollladenmotoren bis 180W, Handbetätigung

JAL‐0410A.01 Jalousieaktor 4fach, 4TE, 230V AC, 10A, Aufputzmontage
o 4 Kanäle, für Rollladenmotoren bis 600W

JAL‐01UP.01 Jalousieaktor 1fach, 230VAC, 6A, Unterputzmontage
o 1 Kanal, für Rollladenmotoren bis 300W
2.2 Verwendung & Anwendungsmöglichkeiten Jalousieaktors
Mit dem Jalousieaktor können sowohl Jalousie als auch Rollläden angesteuert werden. Je nach
Hardwareausführung können bis zu 8 Rollläden oder Jalousien gesteuert werden.
Jeder Kanal kann über die Parametrierung an die jeweilige Jalousie/Rollladen angepasst werden. Die
Kanäle können sowohl manuell auf bestimmte Verfahrenszeiten eingestellt werden, als auch
absolute Positionen anfahren. Des Weiteren ist es möglich mit dem Jalousieaktor den Verfahrweg zu
begrenzen und bei den Jalousie die Lamellen zu verstellen.
Außerdem besteht die Möglichkeit der Einbindung der Kanäle in Automatikblöcke, sowie die
Aktivierung von Szenenfunktionen. Bei Aktivierung der Automatikfunktion können voreingestellte
Positionen mit 1 Bit‐Objekten angefahren werden. Diese Funktion eignet sich z.B. hervorragend für
das Anfahren einer Sonnenschutzposition, welche über einen Helligkeitssensor aktiviert wurde. Für
jeden einzelnen Kanal sind zusätzlich noch Wetteralarme parametrierbar, welche im Jalousieaktor
bestimmte Aktionen auslösen können.
Zusätzlich kann bei den Reiheneinbaugeräten eine Handbetätigung ein‐ oder ausgeschaltet werden.
Mit der Handbetätigung können die Jalousie/Rollladen manuell gefahren werden.
Natürlich kann der Jalousieaktor auch zur Ansteuerung von Lüftungsklappen oder zum Verfahren von
Garagentoren eingesetzt werden.
