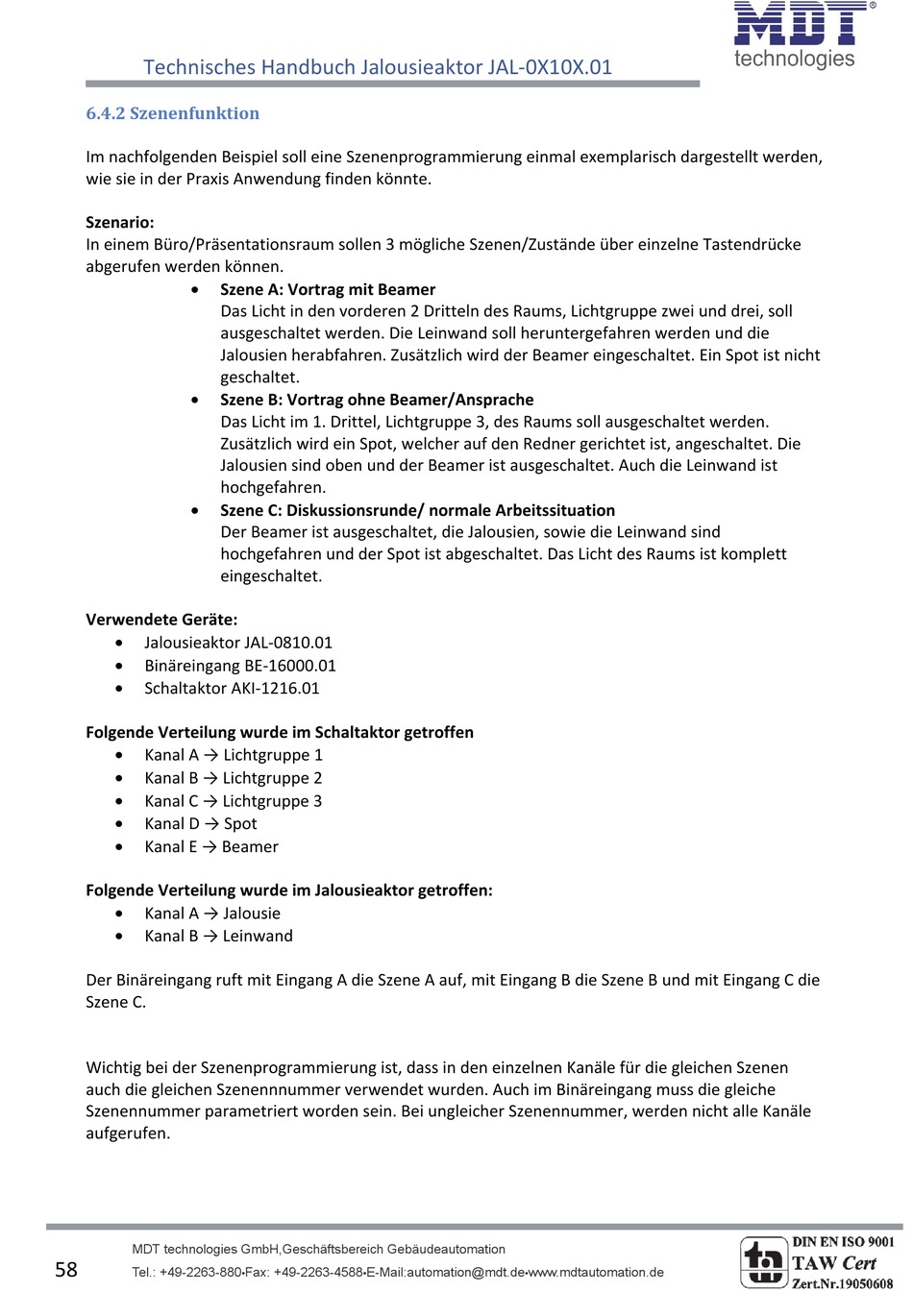

Technisches Handbuch Jalousieaktor JAL‐0X10X.01

6.4.2 Szenenfunktion

Im nachfolgenden Beispiel soll eine Szenenprogrammierung einmal exemplarisch dargestellt werden,
wie sie in der Praxis Anwendung finden könnte.
Szenario:
In einem Büro/Präsentationsraum sollen 3 mögliche Szenen/Zustände über einzelne Tastendrücke
abgerufen werden können.

Szene A: Vortrag mit Beamer
Das Licht in den vorderen 2 Dritteln des Raums, Lichtgruppe zwei und drei, soll
ausgeschaltet werden. Die Leinwand soll heruntergefahren werden und die
Jalousien herabfahren. Zusätzlich wird der Beamer eingeschaltet. Ein Spot ist nicht
geschaltet.

Szene B: Vortrag ohne Beamer/Ansprache
Das Licht im 1. Drittel, Lichtgruppe 3, des Raums soll ausgeschaltet werden.
Zusätzlich wird ein Spot, welcher auf den Redner gerichtet ist, angeschaltet. Die
Jalousien sind oben und der Beamer ist ausgeschaltet. Auch die Leinwand ist
hochgefahren.

Szene C: Diskussionsrunde/ normale Arbeitssituation
Der Beamer ist ausgeschaltet, die Jalousien, sowie die Leinwand sind
hochgefahren und der Spot ist abgeschaltet. Das Licht des Raums ist komplett
eingeschaltet.
Verwendete Geräte:

Jalousieaktor JAL‐0810.01

Binäreingang BE‐16000.01

Schaltaktor AKI‐1216.01
Folgende Verteilung wurde im Schaltaktor getroffen

Kanal A → Lichtgruppe 1

Kanal B → Lichtgruppe 2

Kanal C → Lichtgruppe 3

Kanal D → Spot

Kanal E → Beamer
Folgende Verteilung wurde im Jalousieaktor getroffen:

Kanal A → Jalousie

Kanal B → Leinwand
Der Binäreingang ruft mit Eingang A die Szene A auf, mit Eingang B die Szene B und mit Eingang C die
Szene C.
Wichtig bei der Szenenprogrammierung ist, dass in den einzelnen Kanäle für die gleichen Szenen
auch die gleichen Szenennnummer verwendet wurden. Auch im Binäreingang muss die gleiche
Szenennummer parametriert worden sein. Bei ungleicher Szenennummer, werden nicht alle Kanäle
aufgerufen.
