Technisches Handbuch Jalousieaktor JAL‐0X10X.01
Die nachfolgende Tabelle gibt die Einstellmöglichkeiten für diesen Parameter an:
ETS‐Text
Funktion Objektnummer 24
Untere Grenze
Obere Grenze
Tabelle 12: Einstellbereich Begrenzung
Durch den Parameter Begrenzung des Verfahrweges kann dem Jalousieaktor neue Grenzen für die
Höhenverstellung eingestellt werden. Der Jalousieaktor nimmt die neuen Grenzen dabei als neue
virtuelle Endanschläge an. Wird z.B. eine untere Grenze von 40% angegeben, so meldet der
Jalousieaktor bei Erreichen dieses Wertes, dass er die untere Position erreicht hat. Dies geschieht
über das Objekt „Status untere Position". Über das Objekt „aktuelle Position" wird dann auch der
Wert 0% für diese Höhe ausgegeben.
Mit dem 1 Bit Kommunikationsobjekt „Begrenzung anfahren" kann die Auf‐ und Abwärtsfahrt
innerhalb der eingestellten Begrenzungen gesteuert werden. Analog zu den Standard Fahrbefehlen
wird auch bei diesem Objekt die Aufwärtsfahrt über ein 1‐Signal gestartet und die Abwärtsfahrt über
ein 0‐Signal.
Mit den normalen Fahrobjekten „Jalousie/Rollladen Auf/Ab" ist die Fahrt auch weiterhin bis zu den
tatsächlichen Endanschlägen möglich. Allerdings meldet der Jalousieaktor bereits bei Erreichen der
Begrenzungen 0 bzw. 100% für die aktuelle Position.
4.4.2 Position anfahren über 1 Bit
Funktion erst ab Hardwareversion 3.2 vorhanden!
Ist für das Objekt 24 (bei Kanal A) „Position anfahren über 1Bit Objekt" ausgewählt, so erscheinen die
nachfolgenden Einstellmöglichkeiten:

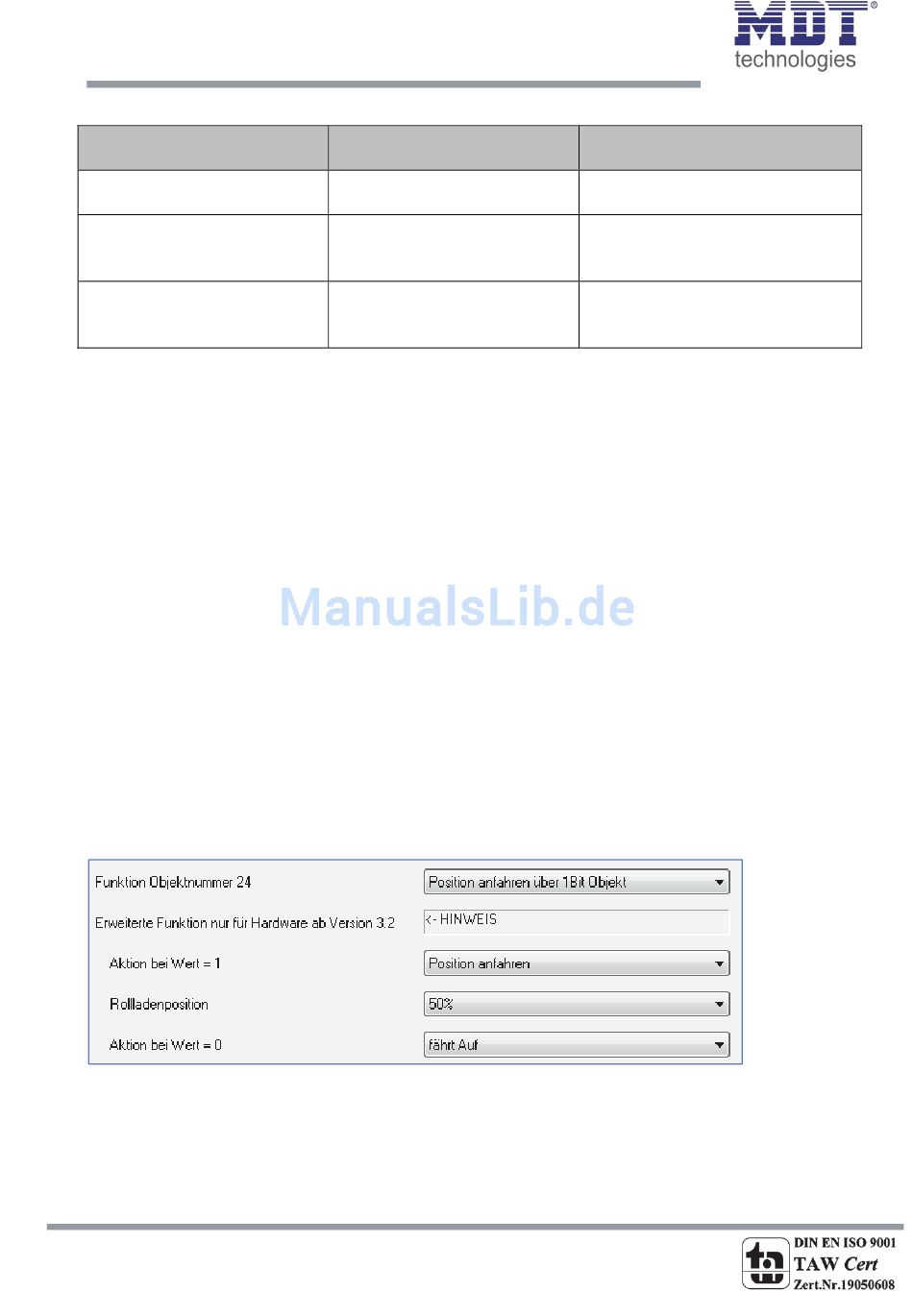

Abbildung 10: Position anfahren über 1Bit Objekt
MDT technologies GmbH,Geschäftsbereich Gebäudeautomation
32
Tel.: +49-2263-880
Wertebereich
[Defaultwert]
Begrenzung des Verfahrweges
Fax: +49-2263-4588 E-Mail:automation@mdt.de
• •
Kommentar
gewählte Funktion für
Objektnummer 24
0‐100% wird eingeblendet sobald die
[0%] Begrenzung aktiviert wurde;
gibt die untere Begrenzung in % an
0‐100% wird eingeblendet sobald die
[100%] Begrenzung aktiviert wurde;
gibt die obere Begrenzung in % an
